VTrak E-Class 快速入门指南
360
步骤 4：进行管理和数据连接
有关串行连接 SCSI 设置，转到第 365 页。
光纤通道
VTrak 型号可以有一个或两个 RAID 控制器。 每个控制器均有一个以太网
（RJ45）管理端口连接器，使您能够使用 WebPAM PROe 软件通过网络监视
VTrak。 VTrak 支持 HTTP、 HTTPS 和远程登录协议。
对于数据端口， VTrak E610f 和 E310f RAID 控制器备有两个 4-Gb 光纤通道
（FC）连接。 请参阅图 17。
可以将 VTrak 配置用于：
• 存储区域网络 （SAN）
• 直连存储 （DAS）
• 使用 SAS 数据连接的 JBOD 扩充

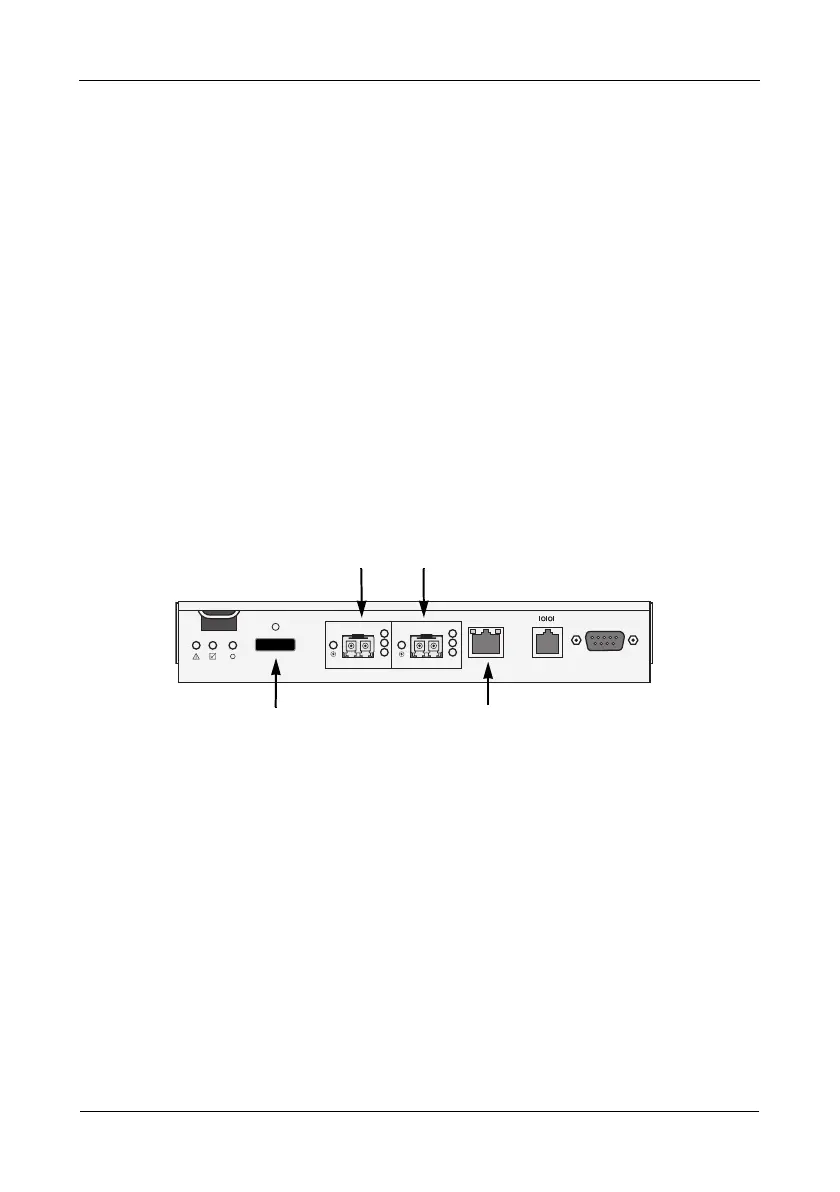

图 17。
VTrak E610f
和
E310f
控制器数据和管理连接器
配置存储区域网络
存储区域网络 （SAN）需要：
• 一台光纤通道交换机
• 在每台主机或服务器中有一块光纤通道 HBA 卡
• 一台网络交换机
• 在每台主机或服务器中有一块网络接口卡 （NIC）
要建立数据通路：
在 VTrak 控制器上，将其中一个光纤通道数据端口连接到光纤通道交换机。
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
光纤通道数据端口 1
SAS 扩充端口
（至 JBOD）
管理端口
光纤通道数据端口 2
