步骤 4：进行管理和数据连接
367
配置级连存储
级连存储需要：
• 在主机或服务器中备有一块 SAS HBA 卡
• 一台网络交换机
• 在主机或服务器中备有一块网络接口卡 （NIC）
要建立数据通路：
1。在 VTrak 控制器上，将 SAS 数据端口或 SAS 数据 / 级连端口连接到 SAS
HBA 卡。 请参阅图 24。
2。将第一个 VTrak 的剩余端口连接至下一个 VTrak。
请确保连接圆形图标至圆形图标或以相反方向连接它们。
3。以同样的方式连接剩余的 VTrak 控制器。
可最多级连八个 VTrak 子系统。
请确保连接圆形图标至钻石图
标或以相反方向连接它们。
要建立管理通路：
1。在 VTrak 控制器上，将每个控制器上的管理端口连接到网络交换机。请参阅
图 25。
2。 将主机或服务器的标准 NIC 连接到网络交换机。

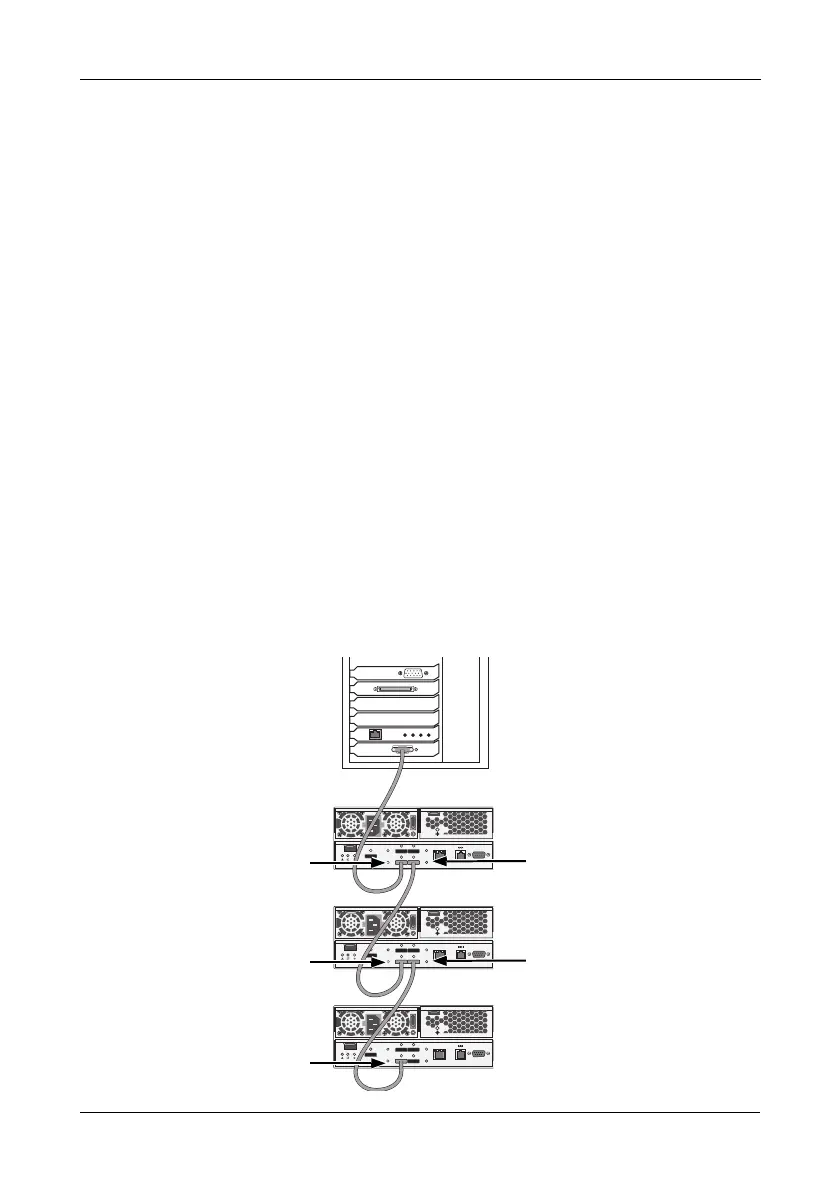

图 24。 级连数据连接。 图示为
E310s 。 E610s 与此类似。
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
SAS 数据端口
E310s
SAS 数据 /
级连端口
E310s
E310s
主机或服务器
SAS 数据端口
SAS 数据 /
级连端口
SAS 数据端口
