配置 JBOD 扩充
要扩充磁盘驱动器的数目:
1。连接在 E610s 或 E310s 控制器上的 SAS 扩充端口至在第一个 J610s 或
J310s 单元上的 I/O 模块上的 CN2 端口 (带有 钻石图标)。请参阅图 26。
2。 连接在第一个 J310s 单元上的 CN1 端口 (带有圆形图标)至在下一个
J610s 或 J310s 单元上的 I/O 模块 CN2 端口 (带有钻石图标)。
3。以同样的方式连接剩余的 J610 或 J310 单元。
您可以在 JBOD 扩充中将 J610s 和 J310s 单元结合在一起。
请确保连接圆形图标至钻石图标或以相反方向连接它们。

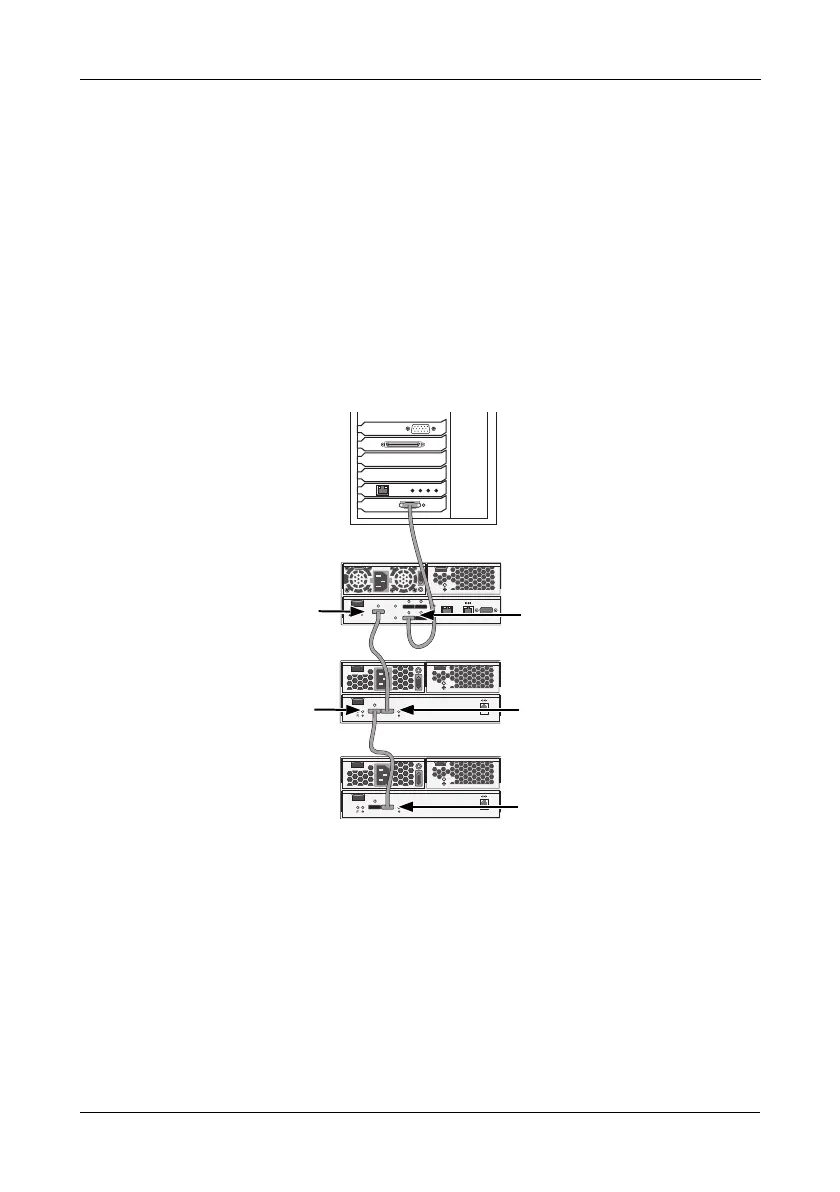

图
26。
JBOD
数据连接。 图示为
E310f
和
J310s
。
E610f
和
J610s
与此类似
可扩展具有零故障操作环境的 SAN 系统。 请参阅图 27。此类安排需要:
• 在每台主机或服务器中备有两块 SAS HBA 卡
• 一台网络交换机 (未显示)
• 在每台主机或服务器中备有一块网络接口卡 (NIC)
• 一至四个 VTrak J610s 或 J310s JBOD 子系统
Mgmt
UPS
115200
8 N 1
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
SAS 扩充端口
J310s
SAS 数据端口
E310s
CN1
J310s
主机或服务器
CN2
CN2
