VTrak E-Class 빠른 시작 안내서
394
제공된 마운팅 레일을 사용하여 E610f/s 서브시스템을 랙에 설치하려면 :
1. 랙 시스템에 마운팅 레일이 잘 맞는지 점검하십시오 . 그림 8. 을 참조하십시
오 .
2. 마운팅 레일의 길이를 필요한 만큼 조정합니다 .
3. 랙 시스템의 부착 나사를 이용하여 , 마운팅 레일 어셈블리를 랙 포스트 바깥
쪽에 부착합니다 .
지지물이 안쪽을 향한 채 바닥 밑면에 위치하도록 합니다 .
4. 레일 어셈블리가 랙과 직각이 되도록
합니다 .
5. 조절 나사와 부착 나사를 단단히 조입니다 .
6. VTrak 서브시스템을 레일 위에 설치합니다 .
7. 랙 시스템의 부착 나사를 이용하여 , VTrak 서브시스템이 각 핸들을 통하여 랙
에 고정되도록 합니다 .

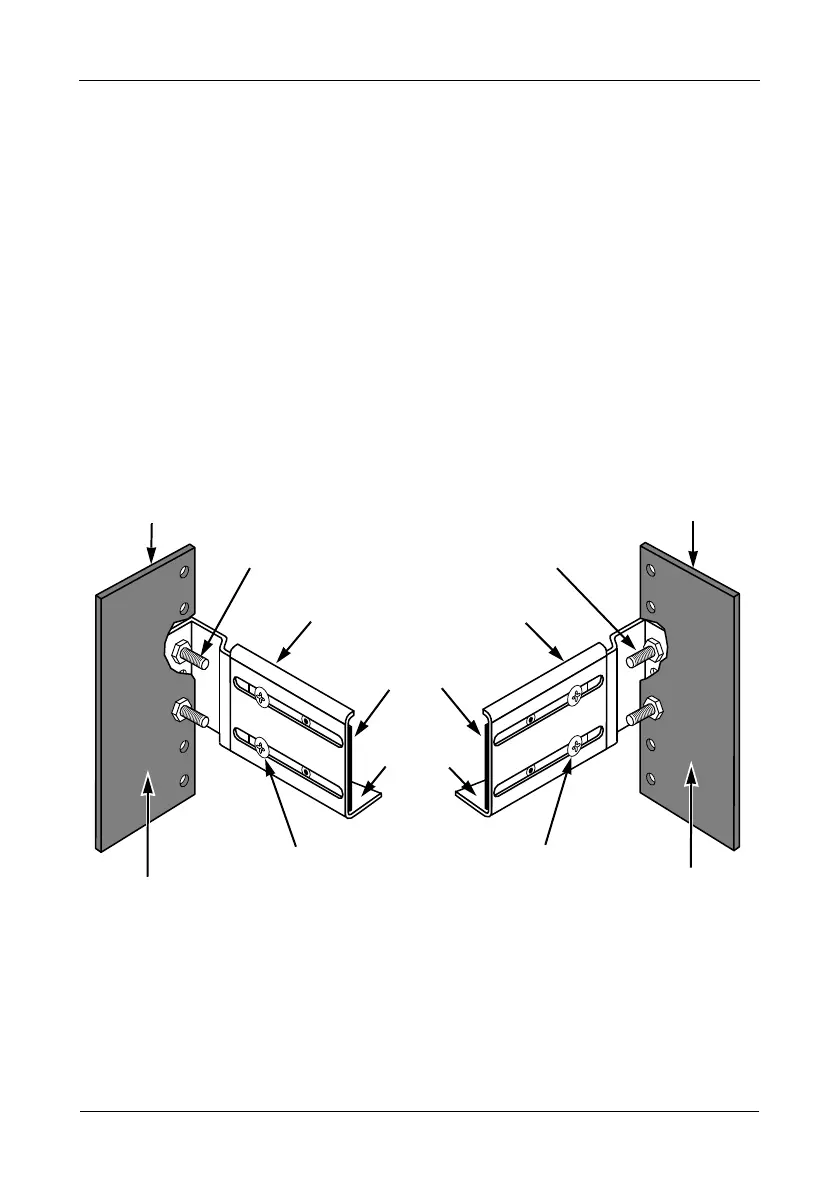

그림
8.
랙
마운트
어셈블리
도표
포스트 안쪽
랙 전면 포스트
레일 부착 나사
( 포함되지 않음 )
레일 조절 나사
플랜지
레일 부착 나사
( 포함되지 않음 )
포스트 안쪽
랙 후면 포스트
전면 레일
레일 조절 나사
후면 레일
지원
