VTrak E-Class 빠른 시작 안내서
396
플레이트의 구멍 6 개를 서브시스템의 해당 구멍에 맞게 정렬합니다 . 각 플레
이트를 6 개의 나사 ( 포함됨 ) 로 부착합니다 . 그림 10. 을 참조하십시오 .
4.
레일
중
하나를
격납
장치의
한쪽
측면에
있는
플레이트에서
미끄러뜨립니다
.
레일은 플레이트에서 자유롭게 미끄러지도록 설계되었습니다 .
5. 구멍이 2 개인 브래킷에서 플랜지 반대편에 있는 레일을 사용하여 , 플랜지를
각 레일 끝에 부착합니다 .
6. 레일 조절 나사 ( 포함됨 ) 를 플랜지를 통하여 레일에 설치합니다 .
나사는 각 플랜지에 4 개씩 있습니다 . 그림 11. 을 참조하십시오 .
7. 마운팅 레일을 사용하여 서브시스템을 랙 시스템에 설치합니다 .
8. 랙 시스템의 부착 나사를 이용하여 , 마운팅 레일
어셈블리를 랙 포스트 바깥
쪽에 부착합니다 .
9. 레일 어셈블리가 랙과 직각이 되도록 합니다 .
10. 조절 나사와 부착 나사를 단단히 조입니다 .
11. VTrak 서브시스템을 레일 위에 설치합니다 .
12. 랙 시스템의 부착 나사를 이용하여 , VTrak 서브시스템이 각 핸들을 통하여 랙
에 고정되도록 합니다 .

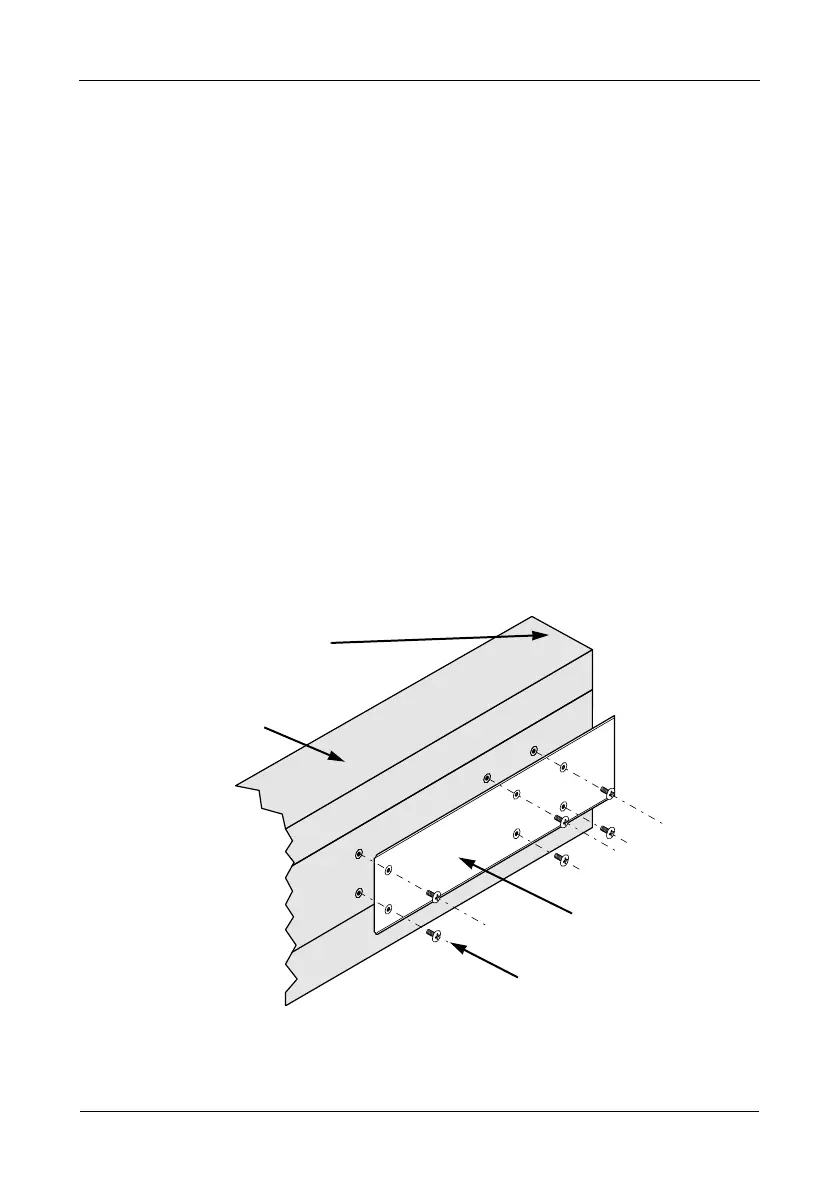

그림
10.
미끄럼
플랜지
설치
미끄럼 플레이트
VTrak E310f/s
나사 ( 각 측면에 6 개 )
서브시스템의 후면
( 커넥터 끝 )
