3 단계 : 디스크 드라이브 설치
399
디스크 드라이브 설치
1. 디스크 드라이브 캐리어를 제거합니다 .
2. SATA 드라이브만 해당 . AAMUX 어댑터를 디스크 드라이브 캐리어에 설치하
고 4 개의 나사를 사용하여 부착합니다 . 그림 15. 를 참조하십시오 .
• 이 어댑터와 함께 제공된 나사만 사용해서 설치합니다 .
• 어댑터는 후면의 SAS 커넥터를 사용하여 캐리어에 끼웁니다 .
• 각 나사를 맞게 조입니다 . 너무 무리해서 조이지 않도록 합니다 .
3. 디스크 드라이브를 전면의
드라이브 캐리어에 조심스럽게 눕혀서 나사 구멍
이 서로 맞추어 지도록 합니다 .
AAMUX 어댑터를 설치하였으면, SATA 디스크 드라이브를 캐리어에 눕힌 뒤
미끄러뜨려 , 전원 및 데이터 커넥터가 어댑터에 삽입되도록 합니다 .
4. 나사를 드라이브 캐리어에 있는 구멍을 통해서 디스크 드라이브의 밑면으로
삽입합니다 . 그림 14. 를 참조하십시오 .
•VTrak과 함께
제공된 카운터 싱크 나사만 설치하십시오 .
• 드라이브당 네개의 나사를 설치합니다 .
• 각 나사를 맞게 조입니다 . 너무 무리해서 조이지 않도록 합니다 .
5. 드라이브 캐리어를 VTrak 섀시에 재설치합니다 .
모든 디스크 드라이브를 설치할 때까지 2 ~ 5 단계를 반복합니다 .

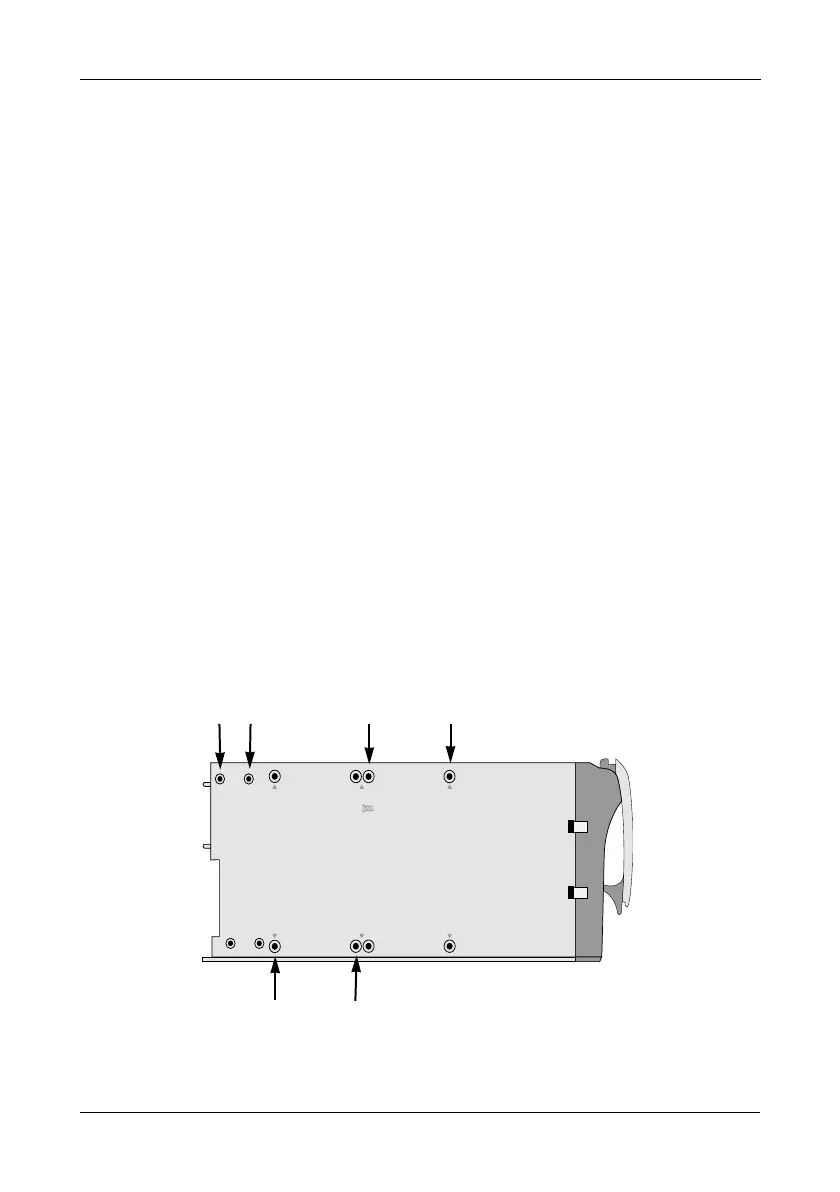

그림
14.
드라이브
캐리어의
디스크
드라이브
마운팅
구멍
WARNING:
Counter-sink screws only.
AAMUX 어댑터
마운팅 구멍
AAMUX 가 없는
드라이브 마운팅 구멍
AAMUX 가 있는 디스크 드
라이브 마운팅 구멍
