4 단계 : 관리 및 데이터 연결 만들기
403

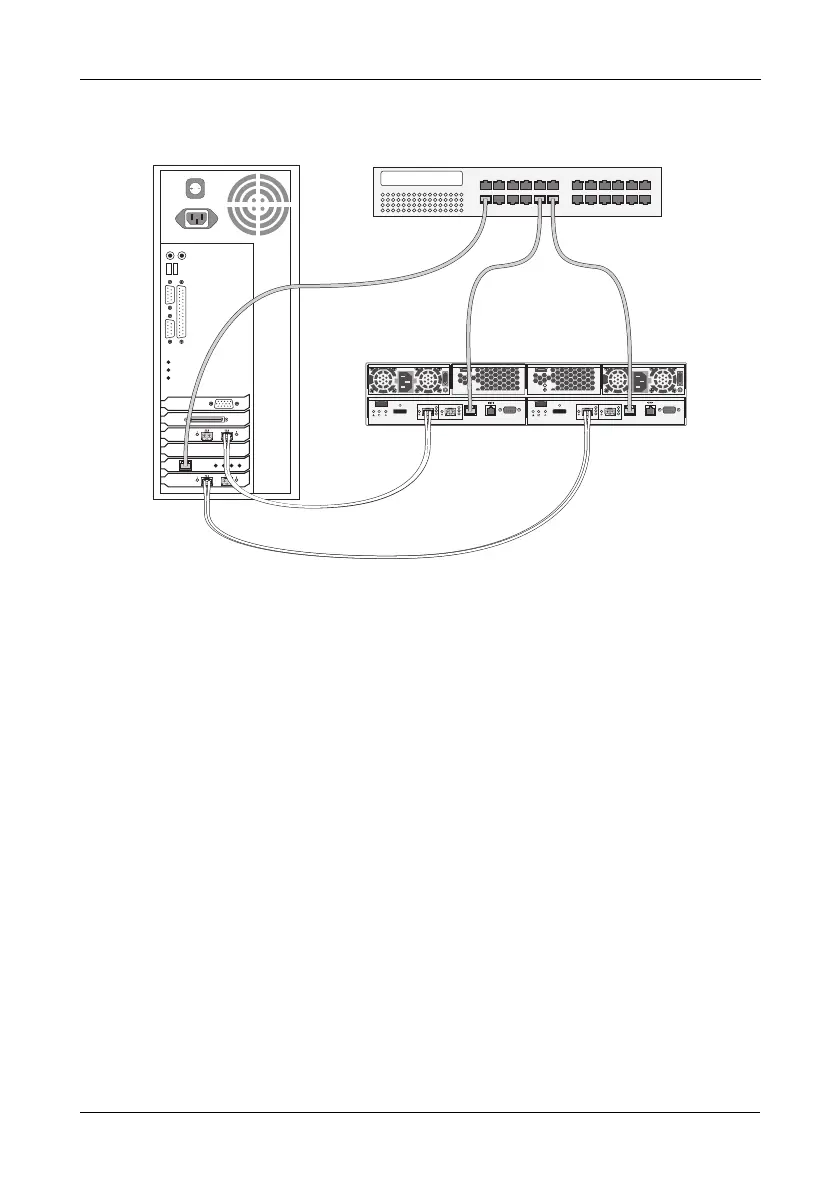

그림 19. DAS 데이터 및 관리 연결 E310f 가 보입니다 . E610f 도 유사함
JBOD 확장 구성
디스크 드라이브 수를 확장하려면 :
1. E610f 또는 E310f 컨트롤러의 SAS 확장 포트를 첫번째 J610s 또는 J310s 유
닛의 I/O 모듈에 있는 CN2 포트 ( 다이아몬드 아이콘을 가짐 ) 에 연결합니다 .
그림 20. 을 참조하십시오 .
2. 첫번째 J310s 유닛의 CN1 포트 ( 서클 아이콘을 가짐 ) 를 다음 J610s 또는
J310s 유닛의 I/O 모듈에 있는 CN2 포트 ( 다이아몬드 아이콘을 가짐
) 에 연
결합니다 .
3. 같은 방식으로 나머지 J610s 또는 J310s 유닛을 연결하십시오 .
서클 아이콘을 다이아몬드 아이콘에 연결하십시오 ( 혹은 그 반대 ).
JBOD 확장에서 J610s 및 J310s 유닛을 결합할 수 있습니다 .
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
호스트 PC 또는 서버
VTrak
네트워크 스위치
