VTrak E-Class 빠른 시작 안내서
402
관리 경로를 지정하려면 :
1. VTrak 컨트롤러에서 , 관리 포트를 네트워크 스위치에 연결합니다 . 그림 18.
2. 각 호스트 PC 나 서버의 표준 NIC 를 네트워크 스위치에 연결합니다 .
그림

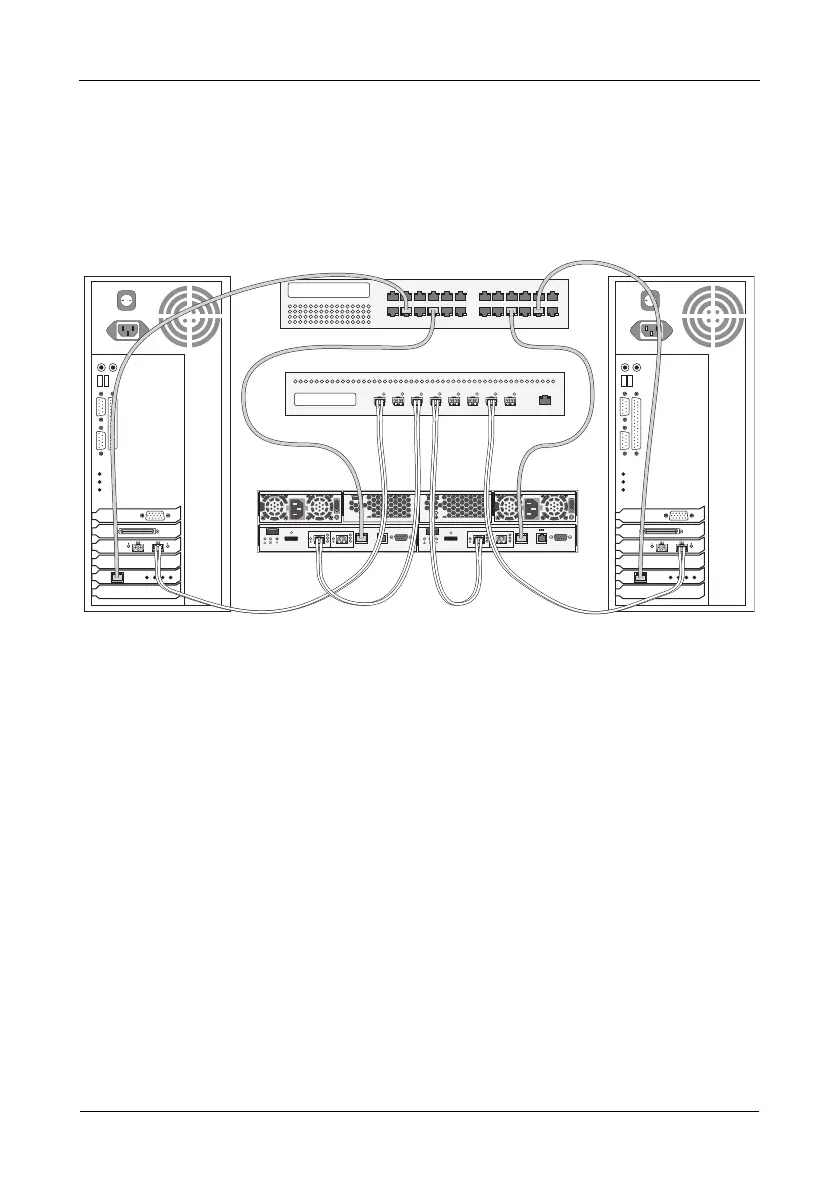

18. SAN 데이터 및 관리 연결 E310f 가 보입니다 . E610f 도 유사함
직접 부가 저장 구성
직접 부가 저장 (DAS) 은 다음 항목이 필요합니다 :
• 호스트 PC 나 서버에 2 개의 파이버 채널 HBA 카드
• 네트워크 스위치
• 호스트 PC 나 서버에 네트워크 인터페이스 카드 (NIC)
데이터 경로를 지정하려면 :
VTrak 컨트롤러에서 , VTrak 파이버 채널 데이터 포트 중 하나를 파이버 채널 스위
치에 연결합니다 . 그림 19. 를 참조하십시오 .
관리 경로를 지정하려면 :
1. VTrak 컨트롤러에서 , 관리 포트를 네트워크 스위치에
연결합니다 . 그림 19.
를 참조하십시오 .
2. 호스트 PC 나 서버의 표준 NIC 를 네트워크 스위치에 연결합니다 .
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
호스트 PC 또는 서버
VTrak
네트워크 스위치
FC 스위치
호스트 PC 또는 서버
