Promise Technology VTRAK E610f Quick Start Guide

4 단계 : 관리 및 데이터 연결 만들기
401
4 단계 : 관리 및 데이터 연결 만들기
시리얼 부가 SCSI 설치는 406 페이지를 참조합니다 .
파이버 채널
VTrak 모델은 1 개 또는 2 개의 RAID 컨트롤러를 가질 수 있습니다 . 각 컨트롤러
는 사용자로 하여금 WebPAM PROe 소프트웨어를 사용하는 네트워크에 걸친
VTrak 을 모니터 할 수 있는 이더넷 (RJ-45) 관리 포트 커넥터를 가지고 있습니다 .
VTrak 은 HTTP, HTTPS 및 텔넷 프로토콜을 지원합니다 .
VTrak E610f 및 E310f RAID 컨트롤러는 데이터 포트를 위한 2 개의 4-Gb 파이버
채널 (FC) 연결을 가집니다 . 그림 17.
을 참조하십시오 .
다음에 대해서 VTrak 을 구성할 수 있습니다 :
• 저장 지역 네트워크 (SAN)
• 직접 부가 저장 (DAS)
•SAS 데이터 연결을 사용하는 JBOD 확장

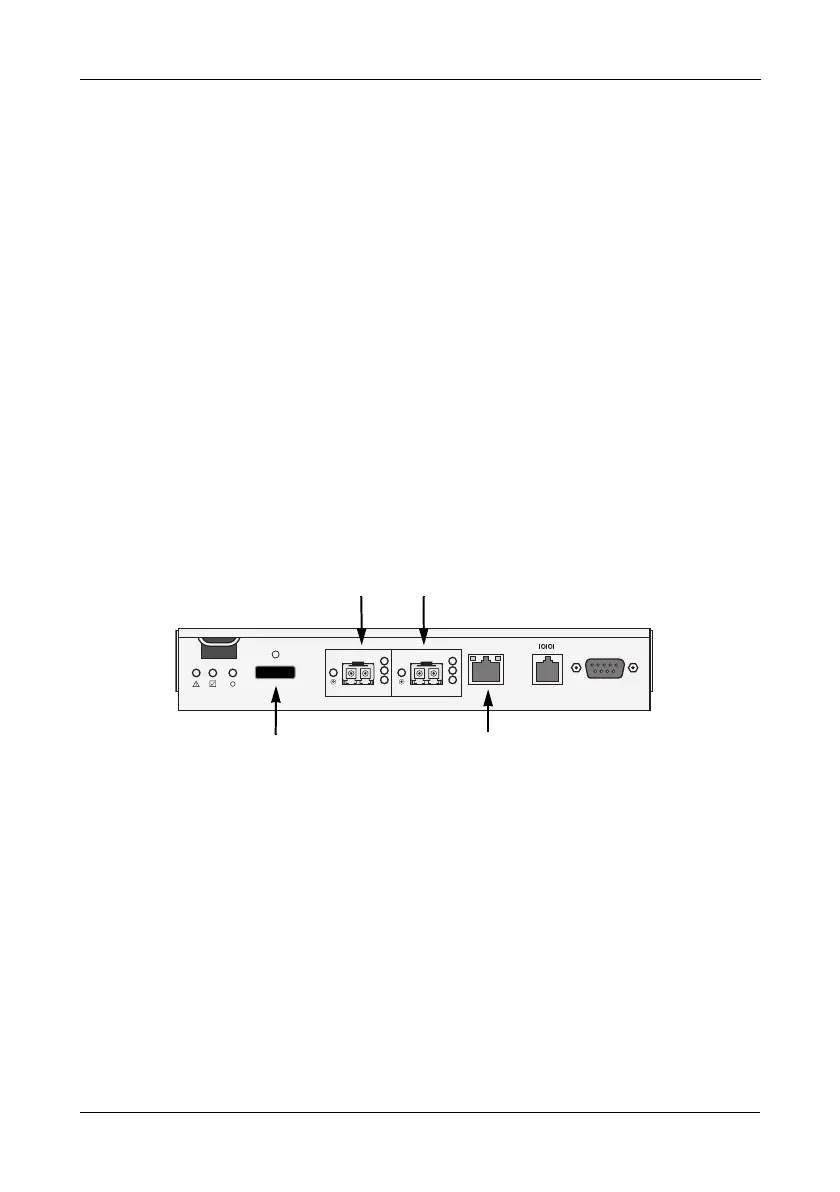

그림
17. VTrak E610f 및 E310f 컨트롤러 데이터 및 관리 커넥터
저장 지역 네트워크 (SAN) 구성
저장 지역 네트워크 (SAN) 는 다음 항목이 필요합니다 :
• 파이버 채널 스위치
• 각 호스트 PC/ 서버에 파이버 채널 HBA 카드
• 네트워크 스위치
• 각 호스트 PC/ 서버에 네트워크 인터페이스 카드 (NIC)
데이터 경로를 지정하려면 :
VTrak 컨트롤러에서 , VTrak 파이버 채널 데이터 포트 중 하나를 파이버 채널 스위
치에 연결합니다 .
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
파이버 채널 데이터 포트 1
SAS 확장 포트
(JBOD 에 )
관리 포트
파이버 채널 데이터 포트 2
