이것으로 VTrak E610f 및 E310f 의 관리 및 데이터 연결을 마칩니다 . 413 페이지
의 "5 단계 : 직렬 케이블 연결 " 로 갑니다 .
시리얼 부가 SCSI
VTrak 모델은 1 개 또는 2 개의 RAID 컨트롤러를 가질 수 있습니다 . 각 컨트롤러
는 사용자로 하여금 WebPAM PROe 소프트웨어를 사용하는 네트워크에 걸친
VTrak 을 모니터 할 수 있는 이더넷 (RJ-45) 관리 포트 커넥터를 가지고 있습니다 .
VTrak 은 HTTP, HTTPS 및 텔넷 프로토콜을 지원합니다 .
표준 VTrak E610s 및 E310s 컨트롤러는 5 개의 SAS 포트가 있습니다 :
• 데이터 포트 (2) – 호스트 PC 나 서버에 연결
• 데이터 / 캐스케이드 포트 (2) – 두번째 E610s 또는 E310s 컨트롤러의 데이터
포트나 , 호스트 PC 또는 서버에 연결
•SAS 확장 포트 (1) – VTrak J610s 또는 J310s JBOD 확장 서브시스템에 연결
다음에 대해서 VTrak 을 구성할 수 있습니다 :
• 직접 부가 저장 (DAS)
• 캐스케이드 저장 ( 다수의 E610s 또는 E310s 서브시스템 )
•SAS 데이터 연결을 사용하는 JBOD 확장

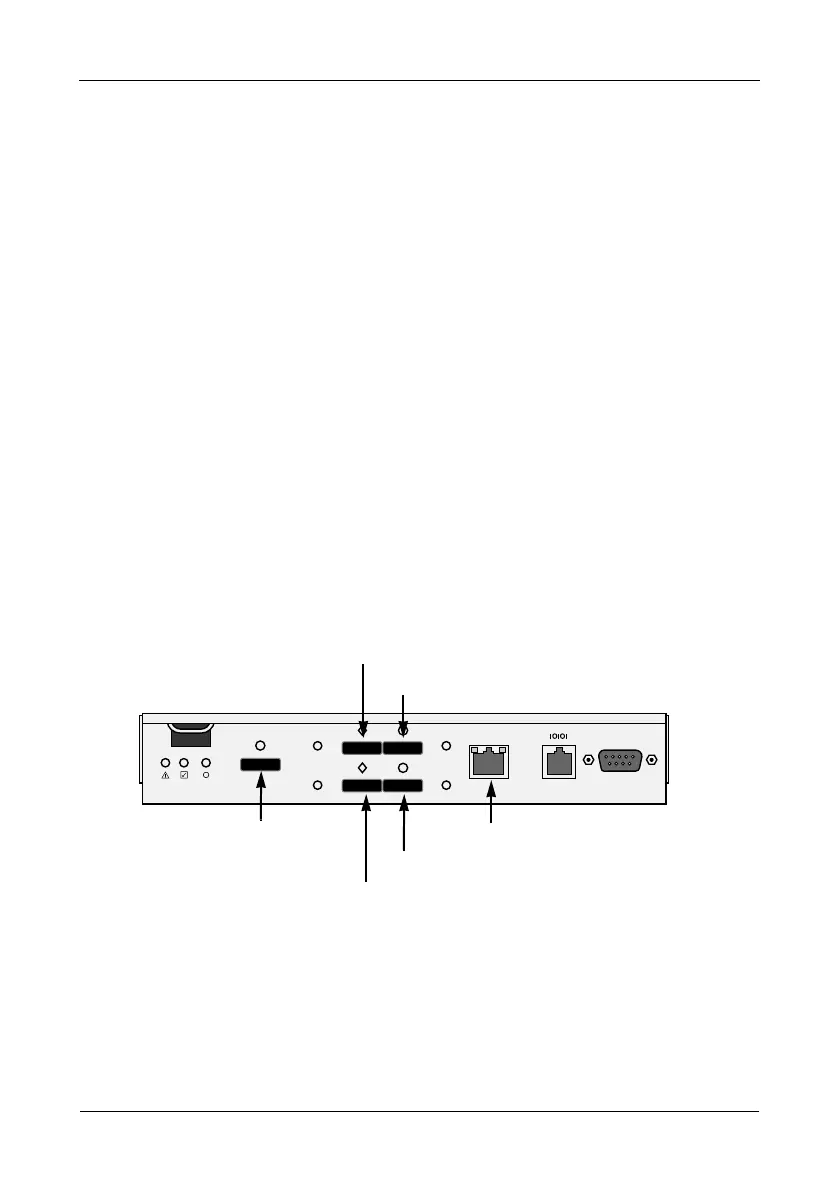

그림
22. VTrak E610s
및
E310s
컨트롤러
데이터
및
관리
커넥터
Mgmt
UPS
115200
8 N 1
SAS 데이터 포트 ( 옵션 )
SAS 데이터 / 캐스케이드 포트 ( 옵션 )
SAS 데이터 / 캐스케이드 포트
SAS 데이터 포트
SAS 확장 포트
(JBOD 에 )
관리 포트
