4 단계 : 관리 및 데이터 연결 만들기
407
직접 부가 저장 구성
직접 부가 저장 (DAS) 은 다음 항목이 필요합니다 :
• 호스트 PC 나 서버에 2 개의 SAS HBA 카드
• 네트워크 스위치
• 호스트 PC 나 서버에 네트워크 인터페이스 카드 (NIC)
데이터 경로를 지정하려면 :
VTrak 컨트롤러에서 , SAS 데이터 포트나 SAS 데이터 / 캐스케이드 포트를 SAS
HBA 카드 중 하나에 연결합니다 . 그림 23. 을 참조하십시오 .
관리 경로를 지정하려면 :
1. 각 컨트롤러에서 , 관리 포트를 네트워크 스위치에 연결합니다 .
그림 23. 을
참조하십시오 .
2. 호스트 PC 나 서버의 표준 NIC 를 네트워크 스위치에 연결합니다 .

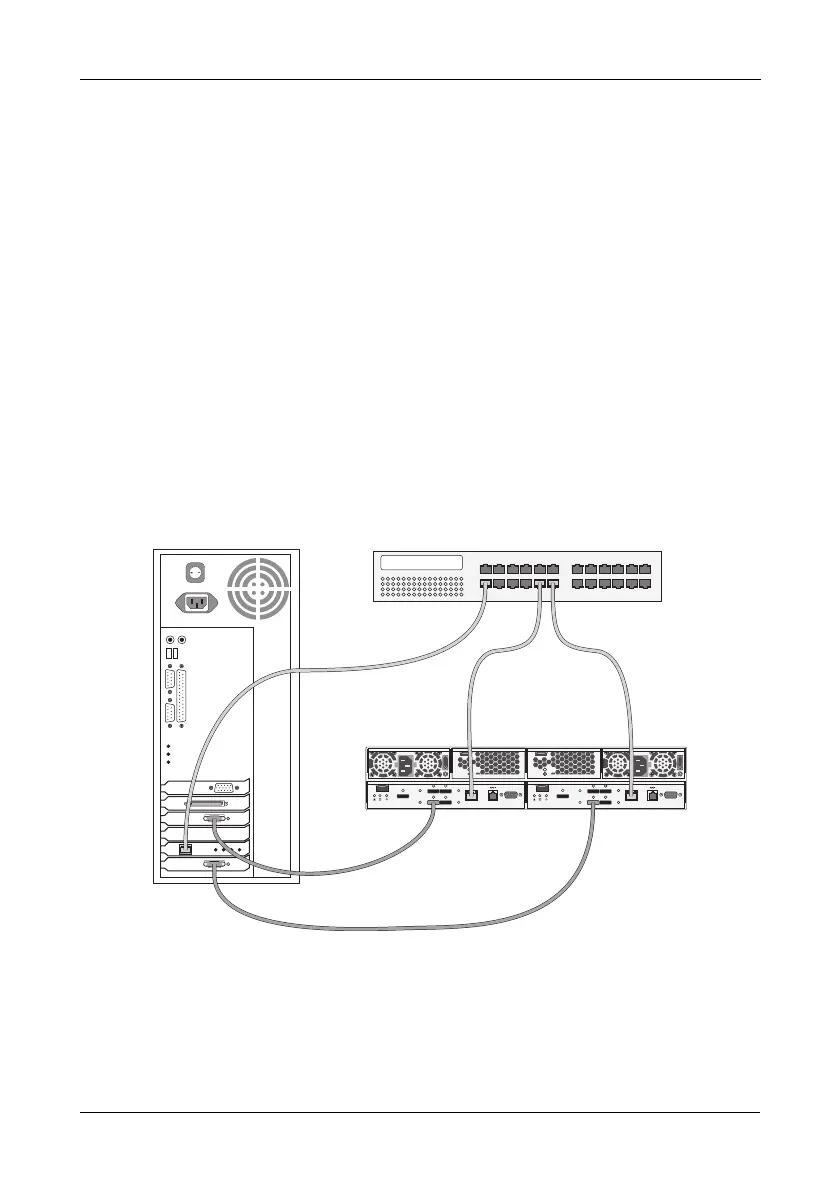

그림
23. DAS
데이터
및
관리
연결
. E310s
가
보입니다
. E610s
도
유사함
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
호스트 PC 또는 서버
VTrak
네트워크 스위치
