VTrak E-Class Kurzanleitung
50
Installation des E610f/s Subsystems mittels der gelieferten Montageschienen in
ein Rack:
1. Prüfen Sie, ob die Montageschienen in Ihr Racksystem passen. Siehe
Abbildung 2.
2. Passen Sie die Länge der Montageschienen je nach Bedarf an.
3. Befestigen Sie die Montageschienen an der Außenseite der Rackpfosten;
verwenden Sie dazu die Befestigungsschrauben Ihres Racksystems.
Stellen Sie sicher, dass die Auflage unten und nach innen weisend montiert
ist.
4. Richten Sie die Schienen im Rack aus.
5. Drehen Sie die Einstellschrauben und Befestigungsschrauben fest.
6. Platzieren Sie das VTrak-Subsystem auf den Schienen.
7. Befestigen Sie das VTrak-Subsystem im Rack, indem Sie die Befestigungs-
schrauben des Racksystems durch die Griffe hindurchführen und
festdrehen.

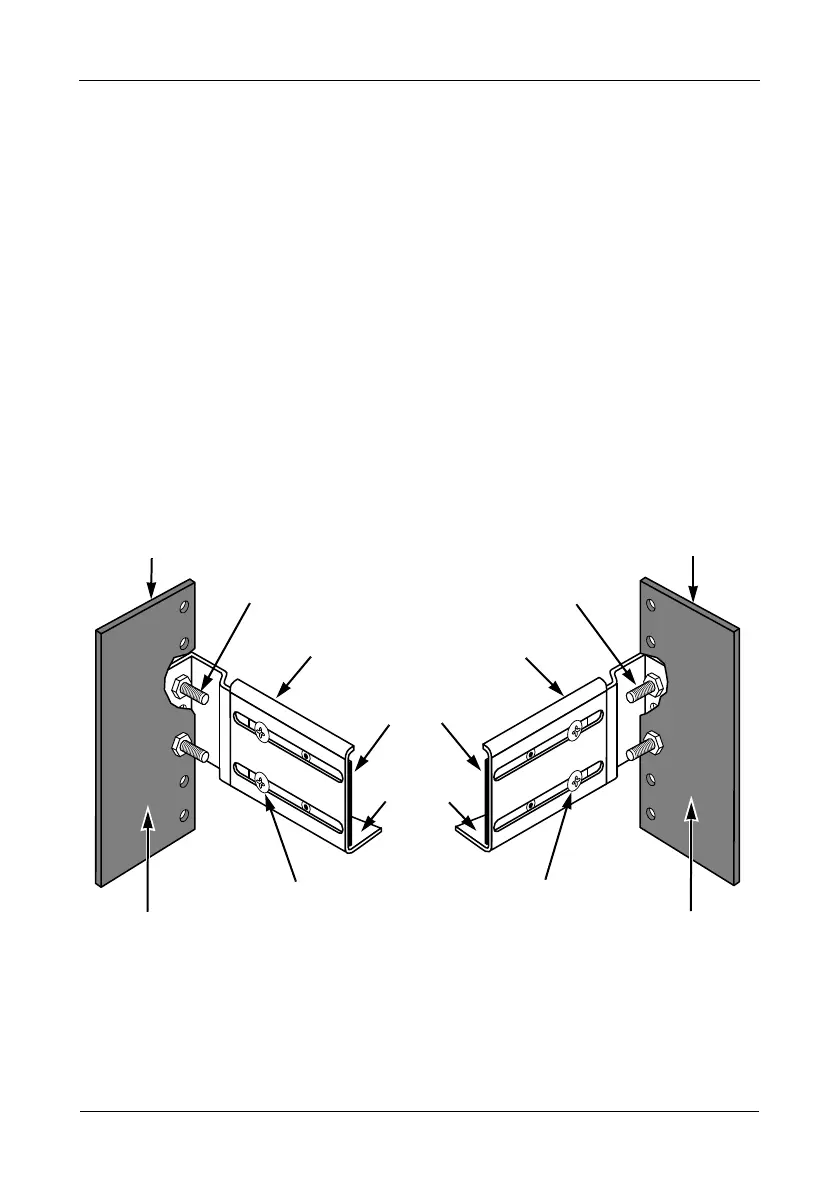

Abbildung 2. Rackmontage-Diagramm
Pfosteninnenseite
Vorderer
Rackpfosten
Schienenbefestigungs-
schraube
(nicht mitgeliefert)
Schieneneinstellschraube
Flansch
Schienenbefestigungs-
schraube
(nicht mitgeliefert)
Pfosteninnenseite
Hinterer
Rackpfosten
Vordere
Schiene
Schieneneinstellschraube
Hintere
Schiene
Auflage
