Konfigurieren der JBOD-Erweiterung
So erweitern Sie die Anzahl der Festplatten:
1. Verbinden Sie die SAS-Erweiterungsschnittstelle des E610f oder E310f-
Controllers mit der CN2-Schnittstelle (mit einem Rautensymbol) des E/A-
Moduls des ersten J610s- oder J310s-Geräts. Siehe Abbildung 14.
2. Verbinden Sie die CN1-Schnittstelle (mit einem kreisförmiges Symbol) des
ersten J310s-Geräts mit der CN2-Schnittstelle (mit einem Rautensymbol)
des E/A-Moduls des nächsten J610s- oder J310s-Geräts.
3. Verbinden Sie die verbleibenden J610s- bzw. J310s-Geräte auf die gleiche
Weise.
Vergewissern Sie sich, dass Sie die mit einem kreisförmiges Symbol mit
einer mit einem Rautensymbol verbunden haben oder umgekehrt.
Sie können J610s- und J310s-Geräte in der JBOD-Erweiterung
kombinieren.

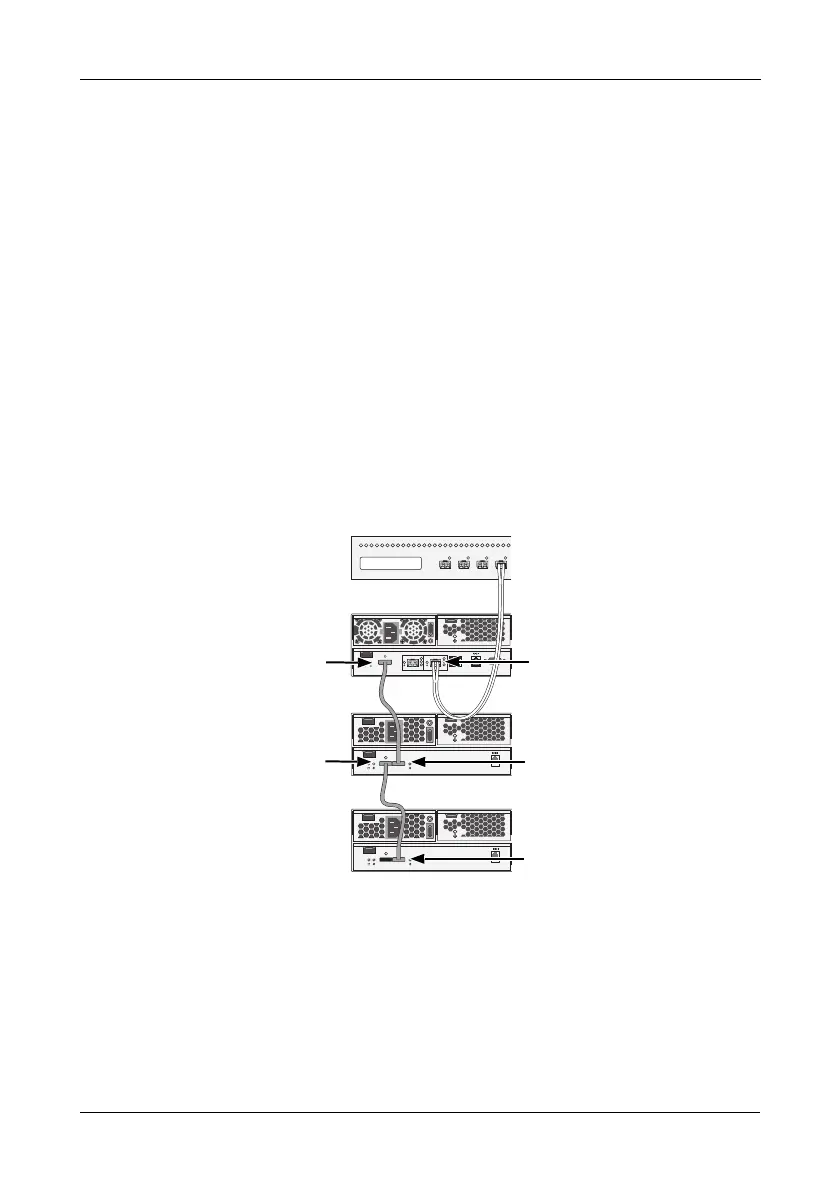

Abbildung 14. JBOD-Datenanschlüsse. Gezeigt sind E310f und J310s.
E610f und J610s sind ähnlich
Ein SAN-System kann fehlerredundant erweitert werden. Siehe Abbildung 15.
Eine solche Anordnung erfordert die folgenden Komponenten:
• Zwei Fibre-Channel-Switches
• Zwei Fibre Channel-HBA-Karten in jedem Host-PC oder Server
• Einen Netzwerk-Switch (nicht abgebildet)
• Eine NIC (Netzwerkkarte) in jedem Host-PC oder Server
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
SAS-Anschluss
J310s
FC-Switch
FC-Anschluss
E310f
CN1
CN2
J310s
CN2
