Étape 2 : Montage du VTrak dans une baie
95
Pour installer le sous-système E610f/s dans une baie avec les rails de montage
fournis :
1. Vérifiez que les rails de montage rentrent bien dans la baie. Reportez-vous à
la Figure 8.
2. Réglez la longueur des rails de montage, si nécessaire.
3. Fixez les rails de montage à la partie externe des montants de la baie, en
utilisant les vis de fixation de votre baie.
Vérifiez que le support est situé en bas et fait face à l'intérieur.
4. Faites coïncider les rails avec la baie.
5. Serrez les vis de réglage et celles de fixation.
6. Placez le sous-système VTrak sur les rails.
7. Fixez le sous-système VTrak à la baie à l'aide des poignées, en utilisant les
vis de fixation de la baie.

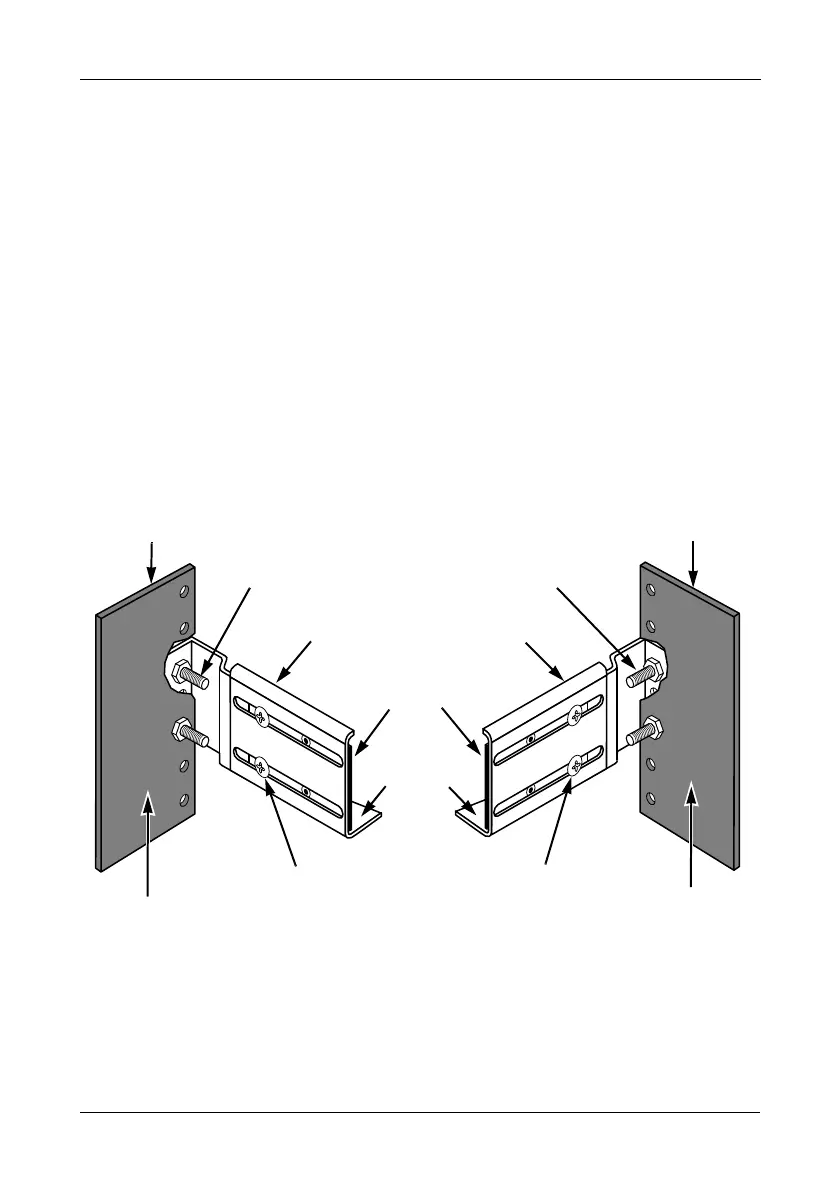

Figure 8. Schéma d'assemblage pour le montage de la baie
Partie interne
du montant
Partie avant de
la baie
Vis de fixation du rail
(non fournie)
Vis de réglage du rail
Collet
Vis de fixation du rail
(non fournie)
Partie interne
du montant
Montant arrière
de la baie
Rail avant
Vis de réglage du rail
Rail arrière
Support
