Étape 2 : Montage du VTrak dans une baie
97
3. Fixez la plaque à chaque partie du sous-système VTrak.
Alignez les six trous de la plaque avec les trous correspondants du sous-
système. Fixez chaque plaque avec les six vis (fournies). Reportez-vous à la
Figure 10.
4. Faites glisser les rails sur la plaque sur le côté du boîtier.
Le rail est conçu pour glisser librement sur la plaque.
5. Fixez un collet à chaque extrémité du rail, celui-ci étant situé sur le côté
opposé du collet du support à deux trous.
6. Installez les vis de réglage du rail (fournies) dans le collet fixé au rail.
Quatre vis sont prévues pour chaque collet. Reportez-vous à la Figure 11.
7. Mettez le sous-système avec les rails de montage dans votre baie.
8. Fixez les rails de montage à la partie externe des montants de la baie, en
utilisant les vis de fixation de votre baie.
9. Faites coïncider les rails avec la baie.
10. Serrez les vis de réglage et celles de fixation.
11. Placez le sous-système VTrak sur les rails.
12. Fixez le sous-système VTrak à la baie à l'aide des poignées, en utilisant les
vis de fixation de la baie.

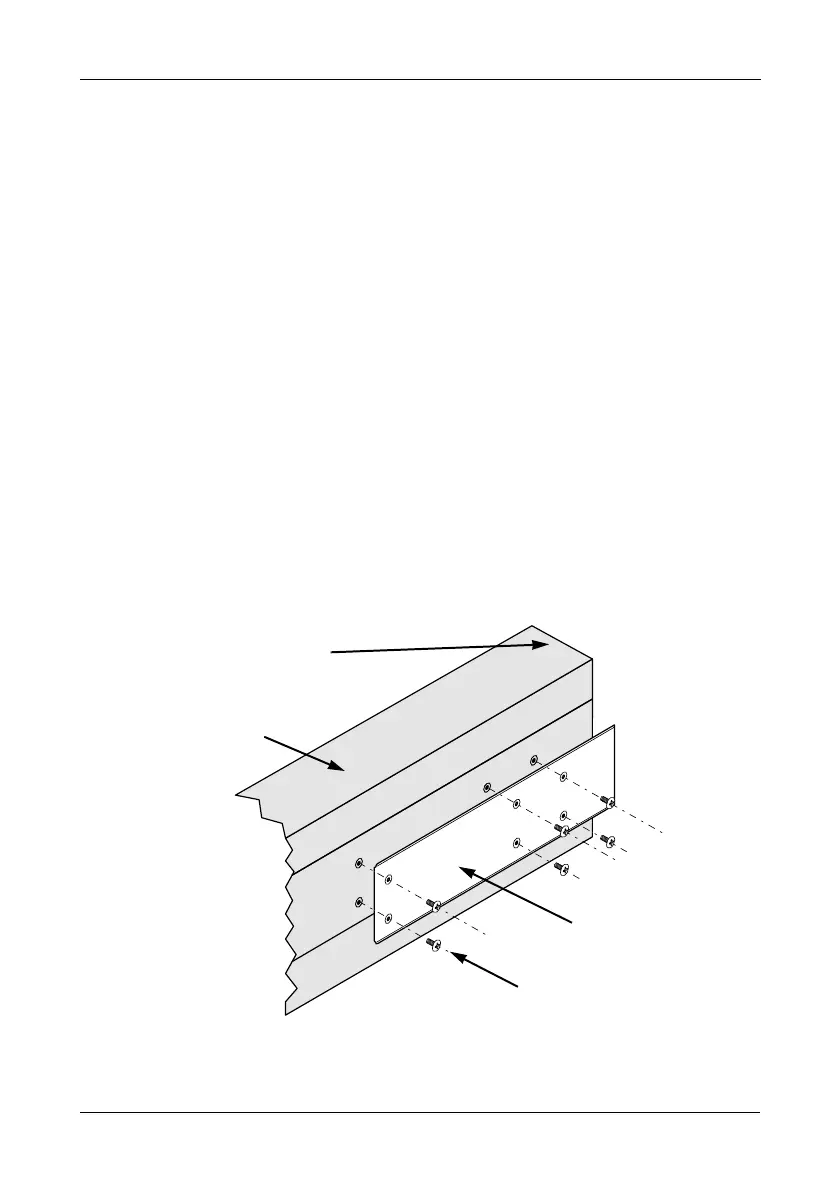

Figure 10. Installation des collets coulissants
Plaque coulissante
VTrak E310f/s
Vis (6 de chaque côté)
Partie arrière (extrémité
du connecteur) du sous-
système
