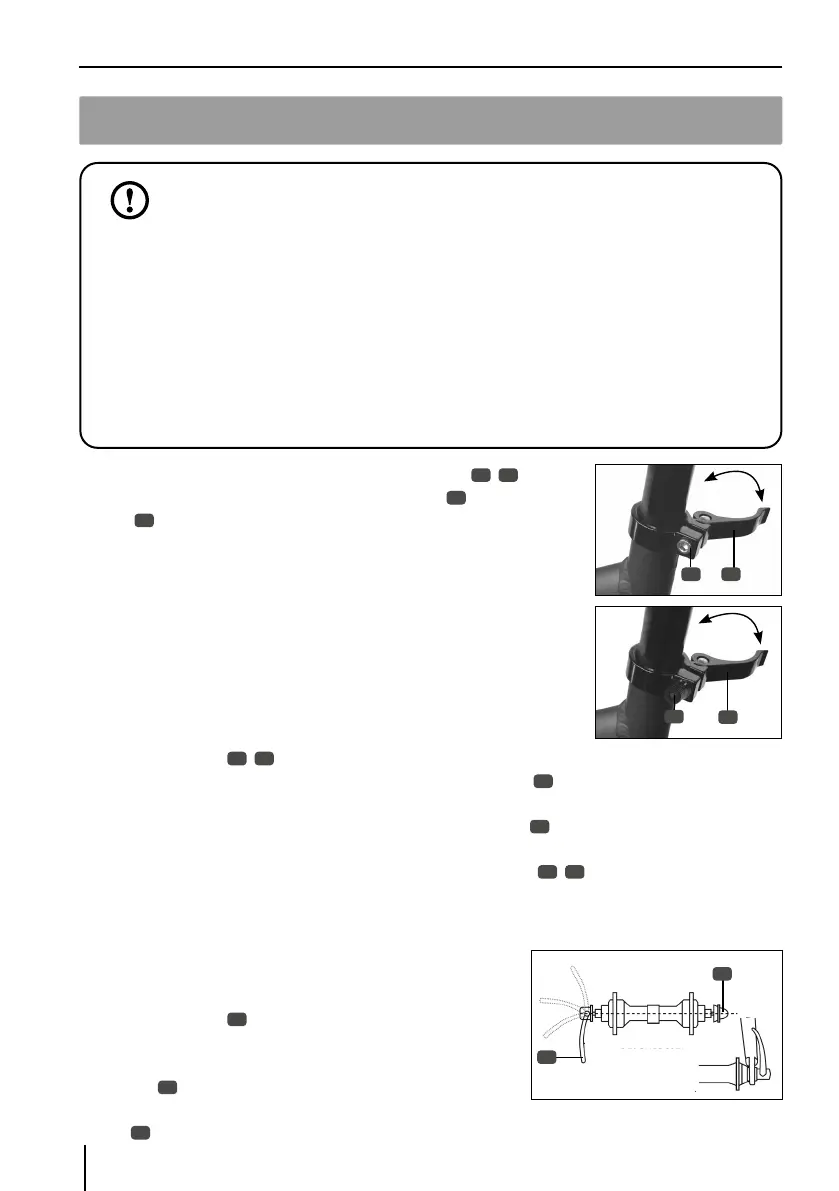

DISPOSITIVO A SERRAGGIO RAPIDO
DISPOSITIVO A SERRAGGIO RAPIDO
Il dispositivo a serraggio rapido è formato da una leva
32
/
34
con cui
si sviluppa la forza di bloccaggio ed una controvite
31
o un dado zi-
grinato
33
con cui è possibile regolare il pretensionamento.
Allentare il dispositivo a serraggio rapido girando la leva. Per il serrag-
gio, spingere nuovamente all'indietro la leva fino a quando non ade-
risce completamente. È necessario poter spingere la leva lungo la pri-
ma metà del movimento di serraggio in modo relativamente semplice
e, invece, in modo chiaramente più difficile lungo la seconda metà. In
caso contrario, è obbligatorio regolare il dispositivo a serraggio rapido
perché non sviluppa una forza di serraggio adeguata.
REGOLAZIONE DEL DISPOSITIVO A SERRAGGIO RAPIDO
1. Allentare la leva
32
/
34
del dispositivo a serraggio rapido.
2. Regolare il pretensionamento con la vite a testa esagonale
31
uti-
lizzando una chiave a brugola da 5 e 6 mm. Per quanto riguarda i
dispositivi a serraggio rapido con una vite a testa zigrinata
33
, è
possibile eseguire la regolazione in modo manuale.
3. Spingere nuovamente all'indietro la leva a serraggio rapido
32
/
34
applicando una forza adeguata. La leva deve aderire completamen-
te.
REGOLAZIONE DEL DISPOSITIVO A SERRAGGIO RAPIDO
DELL'ASSE
1. Allentare la leva
35
del dispositivo a serraggio rapido
dell'asse.
2. Regolare il pretensionamento attraverso il dado per bloc-
caggio
36
.
3. Spingere nuovamente all'indietro la leva a serraggio rapi-
do
35
. La leva deve aderire completamente.
È PRESENTE IL PERICOLO DI EVENTUALI INFORTUNI.
• Prima di ogni marcia, accertarsi di aver chiusi tutti di dispositivi a serraggio ra-
pido applicando una forza adeguata. I componenti possono sganciarsi se i dis-
positivi a serraggio rapido non sono chiusi in modo adeguato.
• La leva del dispositivo a serraggio rapido deve aderire completamente alla su-
perficie e non deve risultare discostata. I dispositivi di serraggio rapido delle
ruote e quelli del telaio devono essere sempre rivolti all'indietro per motivi di
sicurezza (visti nel senso di marcia).
• Se è possibile chiudere premendo la leva a serraggio rapido e farla ruotare
impostandola sulla chiusura complessivamente senza nessuna difficoltà, il
pretensionamento non risulta adeguato. Regolare nuovamente il dispositivo a
serraggio rapido.
AVVERTENZA!
32
33
34
35
36
31
