Prophete REX BIKE - Guidon

16F R
GUIDON
GUIDON

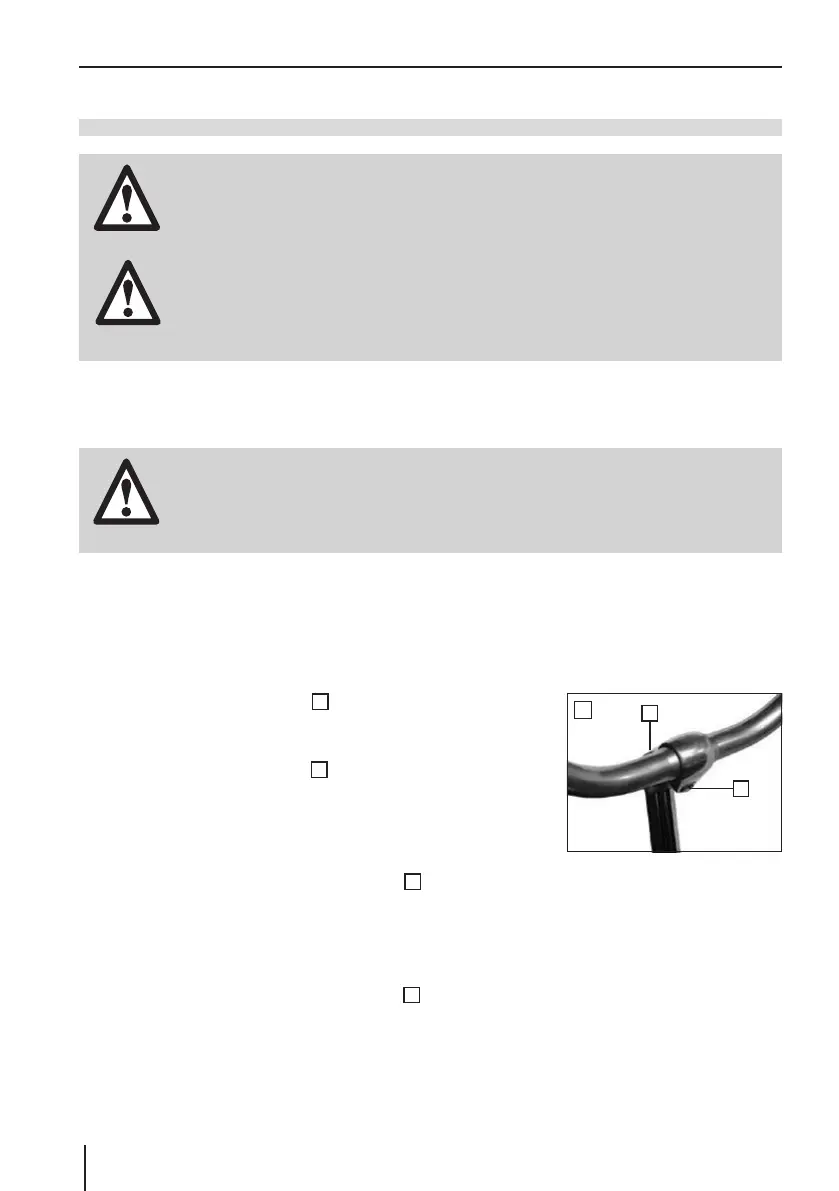

POTENCE DE GUIDON RIGIDE
Sur une potence rigide il est possible, en fonction des variantes, de régler la hauteur, la posi-
tion et l’angle d’inclinaison du guidon.
RÉGLAGE DE LA POSITION ET DE LA HAUTEUR
1. Desserrez les vis de serrage
1
(Fig. c) avec une clé à six pans
creux de 6 mm.
2. Réglez la position et la hauteur du guidon ou de la potence.
3. Resserrez les vis de serrage
1
(Fig. C) en fonction des spéci-
cations de couple (voir chapitre Spécications de couple).
RÉGLAGE DE L’INCLINAISON DU GUIDON
1. Desserrez les vis de la broche de serrage
2
(Fig. c) avec une
clé à six pans creux de 6 mm.
2. Réglez l’angle d’inclinaison du guidon.
3. Tournez de nouveau les éléments du guidon (p. ex. levier de vi-
tesses) de nouveau dans la position initiale.
4. Resserrez les vis de la broche de serrage
2
(Fig. C) en fonction
des spécications de couple (voir chapitre Spécications de
couple).
1
2
C
•Assurez-vousavantchaquedépartetaprèsleréglagequeleguidon,lesvisdelaxa-
tion du guidon, le mécanisme de fermeture ainsi que le blocage rapide du guidon sont
bien serrés ! Risque d’accident !
• Le guidon ne doit pas être incliné lorsque vous conduisez en ligne droite. Risque d’acci-
dent !
• Ne suspendez pas de sacs de transport au guidon pour transporter des objets, car la te-
nue de route pourrait en être affectée. Risque d’accident ! Utilisez à la place unique-
ment des paniers de vélo ou des sacs de guidon courants.
DANGER
ATTENTION
DANGER
•Lapotencedoitêtretiréejusqu'aurepèremaximumdelatigeduguidon!Lemarquage
de l’abaissement minimum sur la tige du guidon ne doit pas être visible. Risque de rup-
ture et d’accident ! Pas de garantie légale en cas de négligence !
