ProTeam Super Coach Pro 6 - Operating Instructions; Overview of Components; Quick Start Guide; Harness Height Adjustment

ProTeam Owner's Manual / Manual del propietario de ProTeam / Mode d’emploi ProTeam – 5

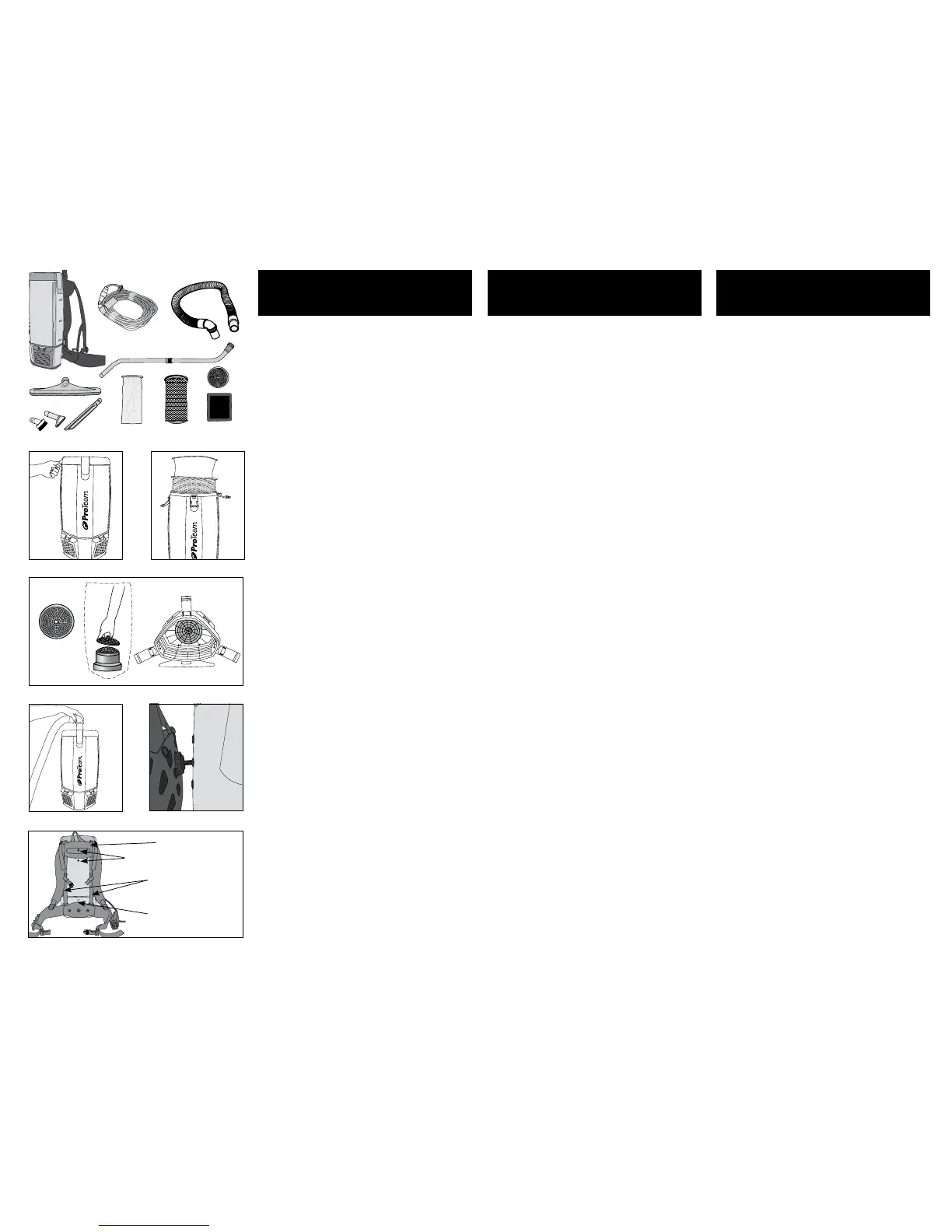

OVERVIEW OF COMPONENTS
• Vacuum(1)
• ExtensionCord(2)
• Hose(3)
• Accessories(4)
• InterceptMicroFilter(5)
• MicroClothFilter(6)
• DomeFilter(7)
• HEPAExhaust Filter (8)
QUICK START
1. Unlatch the 3 clamps on the top of the unit and
remove cap (Figure A).
2. Remove filters (Figure B).
3. Check to make sure the Dome Filter did not shift
during shipping (Figure C).
4. Replace the Intercept Micro Filter and the Micro
Cloth Filter into the vacuum (Figure B).
5. Replace the cap and relatch the 3 clamps (Figure A).
6. Push the hose into the cap opening (Figure D).
HARNESS HEIGHT ADJUSTMENT
1. Upper harness should sit between shoulder blades for
most comfortable fit. The unit was shipped with the
upper harness in the middle position. If you are a tall
user, you will need to move the position up. If you
are a shorter user, you will need to move the position
down (See side view of vacuum and harness Figure E).
2. To move the upper harness, loosen the tensioning
straps (Figure F). Then using a #3 phillips screwdriver,
unthread the screw from the unit. It is located in center
of upper harness (Figure F).
3. Thread the screw into the appropriate position in unit.
Be sure to thread the screw all the way in. Readjust ten-
sioning straps to provide a slight resistance to pivoting
bar. Be sure that straps are adjusted evenly.
BACKPACK ERGONOMICS
• Theweightofthevacuumshouldbeevenly
distributed on your hips.
• Adjustthepaddedwaistbeltandshoulderstraps
for a custom fit.
• Theareasontheharnessthattouchtheuseraremade
from breathable mesh material to keep the operator cool.
• Theon/offswitchisconvenientlylocatedonthe
waist belt of the backpack vacuum. The switch box is
secured to the waist belt with Velcro® running through
the top and bottom of switch box and then to the
inside of the waist belt.
• Usetheproperattachmentsforthejob.ProTeamhas
attachments to perform most jobs without requiring you
to bend over or getting into difficult positions.
• Thepaddedarticulatingharnessdesignprovidesin-
creased range of motion during detail and overhead work
reducing operator fatigue and increasing productivity.
(1) (2) (3)
(4) (5) (6)
(7)
Figure A
Figure C
Figure B
Figure D Figure E
DESCRIPCIÓN GENERAL DE COMPO-
NENTES
• Aspiradora(1)
• Cabledeextensión(2)
• Manguera(3)
• Accesorios(4)
• Intercept Micro Filter (5)
• Microfiltrodetela(6)
• Filtrodedomo(7)
• FiltrodeescapeHEPA(8)
INTRODUCCIÓN
1. Destrabe los 3 sujetadores que están en la parte
superior de la unidad y retire la tapa (Figure A).
2. Retire los filtros (Figure B).
3. Revise para asegurarse de que el filtro de domo no
se movió durante el envío (Figure C).
4. Cambie el filtro Intercept Micro Filter y el microfiltro
de tela en la aspiradora (Figure B).
5. Vuelva a colocar la tapa y a trabar los 3 sujetadores
(Figure A).
6. Presione la manguera en el orificio de la tapa (Figure D).
AJUSTE DE LA ALTURA DEL ARNÉS
1. El arnés superior debe apoyar entre los omóplatos para
tener un calce más confortable. La unidad fue despacha-
da con el arnés superior en la posición media. Si usted es
alto, tendrá que mover la posición hacia arriba. Si no es
tan alto, tendrá que mover la posición hacia abajo (Ver
vista lateral de aspiradora y arnés Figure E).
2. Para mover el arnés superior, afloje las correas de
tensión (Figure F). Luego, y usando un destornil-
lador Phillips #3, afloje el tornillo de la unidad. Se
encuentra en el medio del arnés superior (Figure F).
3. Ajuste el tornillo en la posición correcta. Asegúrese de ajustar
bien el tornillo. Vuelva a ajustar las correas de tensión para
que la barra pivotante tenga una leve resistencia. Asegúrese
de que las correas están ajustadas en forma pareja.
ERGONOMÍA DE LA MOCHILA
• Elpesodelaaspiradoradebedistribuirseuniformemente
sobre las caderas.
• Ajusteelcinturónacolchadoylascorreasdeloshombros
para un ajuste personalizado.
• Lasáreasdelarnésqueestánencontactoconelusuario
están hechas de un material de malla respirable para que
el operador no sufra calor.
• Elinterruptordeencendido/apagadoestá
convenientemente ubicado sobre la correa de cintura
de la aspiradora de mochila. La caja de interruptor está
asegurada a la correa de cintura con Velcro® que se
extiende por la parte superior e inferior de la caja de
interruptor y luego hasta el interior de la correa de cintura.
• Uselosaccesoriosadecuadosparaeltrabajo.
ProTeam tiene accesorios para realizar la mayoría
de los trabajos sin que deba doblarse o adoptar
posiciones difíciles.
• Eldiseñoarticuladoyacolchadodelarnésposibilitaun
mayor rango de movimiento durante trabajos de detalle
y elevados, reduciendo el cansancio del operador y
aumentando la productividad.
OVERVEIW DES COMPOSANTS
• Aspirateur(1)
• Cordond’extension(2)
• Boyau(3)
• Accessoires(4)
• MicrofiltreIntercept (5)
• Microfiltreentissu(6)
• Filtreendôme(7)
• FiltreHEPA(8)
DÉMARRAGE RAPIDE
1. Ouvrez les 3 attaches sur le dessus de l’appareil et
retirez le couvercle (Figure A).
2. Retirez les filtres (Figure B).
3. Vériezqueleltreendômen’apasbougédurant
l’expédition (Figure C).
4. Installez le microfiltre Intercept et le microfiltre en
tissu dans l’aspirateur (Figure B).
5. Replacez le couvercle et fermez les 3 attaches (Figure A).
6. Insérez le tuyau dans l’orifice du couvercle (Figure D).
AJUSTEMENT DE LA HAUTEUR DU HARNAIS
1. Pour un confort optimal, le harnais supérieur devrait
reposer entre les omoplates. Sur cet appareil, le harnais
est présentement à la position médiane. Si vous êtes une
personne de grande taille, remontez le harnais. Si vous
êtes une personne de plus petite taille, baissez le harnais
(voirl’aspirateuretleharnaisvusdecôté,FigureE).
2. Pour remonter le harnais, desserrez les courroies de
serrage (Figure F). À l’aide d’un tournevis à tête étoilée
#3, dévissez la vis située au centre du harnais supérieur
(Figure F).
3. Vissez ensuite la vis dans le trou approprié pour la
hauteur voulue. Assurez-vous de bien visser. Tirez sur
les courroies de serrage jusqu’à ce qu’il y ait une légère
résistance. Toutes les courroies doivent être ajustées de
façon égale.
ERGONOMIE DE L’ASPIRATEUR DORSAL
• Lepoidsdel’aspirateurdevraitêtreréparti
uniformément sur vos hanches.
• Réglezleceinturonrembourréetlesbandoulièrespour
un confort optimal.
• Lessectionsduharnaisquitouchentl’utilisateursont
faites de tissu maillé qui respire afin que l’opérateur n’ait
pas trop chaud.
• L’interrupteurEnM./Arrêt(On/Off)estsituésurlasangle
ceinture de l’aspirateur dorsal. Le boîtier de l’interrupteur
est fixé à la sangle ceinture par une bande Velcro® passant
par le haut et le bas du boîtier puis par la sangle ceinture.
• Utilisezlesaccessoiresconvenantautravailàeffectuer.
ProTeam offre des accessoires adaptés à la plupart des
travaux et conçus pour vous éviter de vous pencher ou
d’adopter une position inconfortable.
• Leharnaisarticuléetmatelassépermetàl’opérateur
de bouger librement lorsqu’il nettoie des endroits dif-
ficiles d’accès ou en hauteur, ce qui réduit la fatigue de
l’opérateur et accroît la productivité.
Figure F
Tensioning Straps
Upper Harness
(8)
Pivoting Bar
Harness Height Adjustments
operatIng
InstructIons
InstruccIones de
FuncIonamIento
mode d'empLoI
