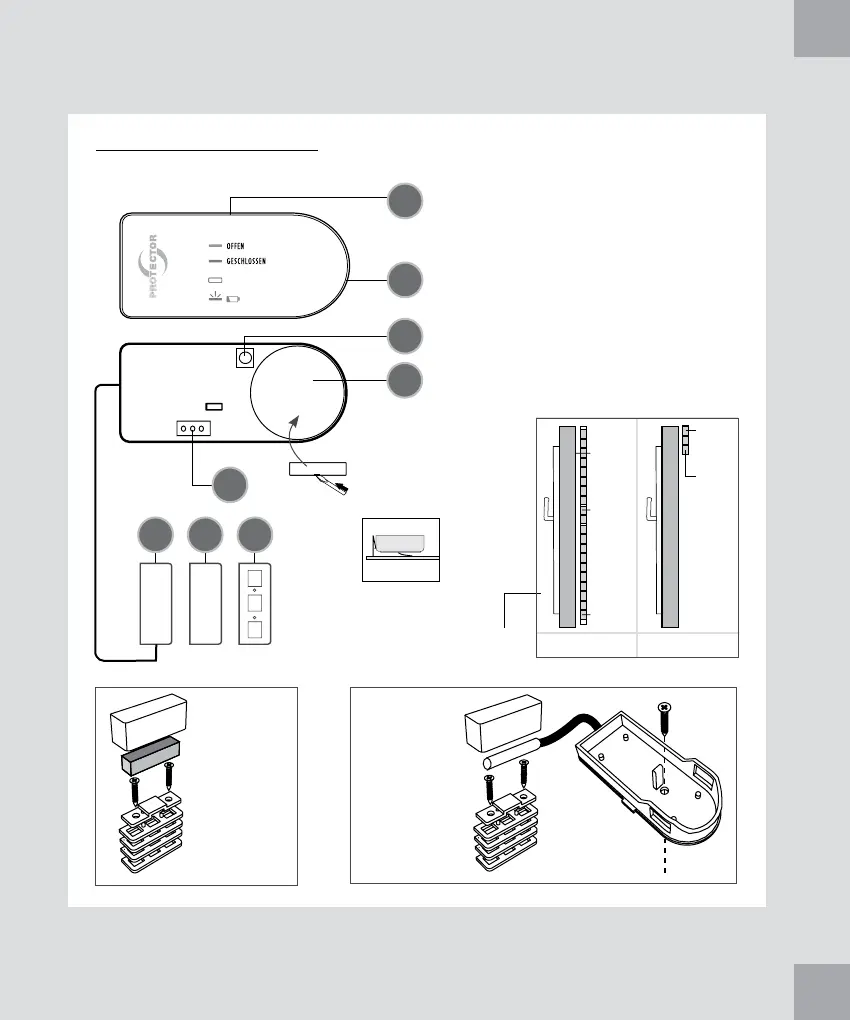

ÉMETTEUR POUR VOLET ROULANT
(20) Émetteur pour volet roulant
(21) LED d’état de l’émetteur pour volet roulant
(22) Touche Learn de l’émetteur pour
volet roulant
(23) Jumper de sélection “ET/OU”
(24) Pile CR2477
(25) Aimant
(26) Capteur de volet roulant
(U) Pièces de calage
23
Ouvrir le boîtier en faisant levier
avec un tournevis
+
Pile
CR 2477
Couvercle du boîtier
Aimant
Vis
Fond du boîtier
Pièces de calage
(optionnel)
21
20
22
24
U2526
(Schéma 4)
Positionnement de l’émetteur pour volet roulant
(vue latérale)
Volet roulant fermé ouvert
Couvercle du boîtier
Aimant
Capteur
Fond du boîtier
Pièces de calage
(optionnel)
Émetteur
Volet
roulant
Aimant
Volet
roulant
Aimant
