147

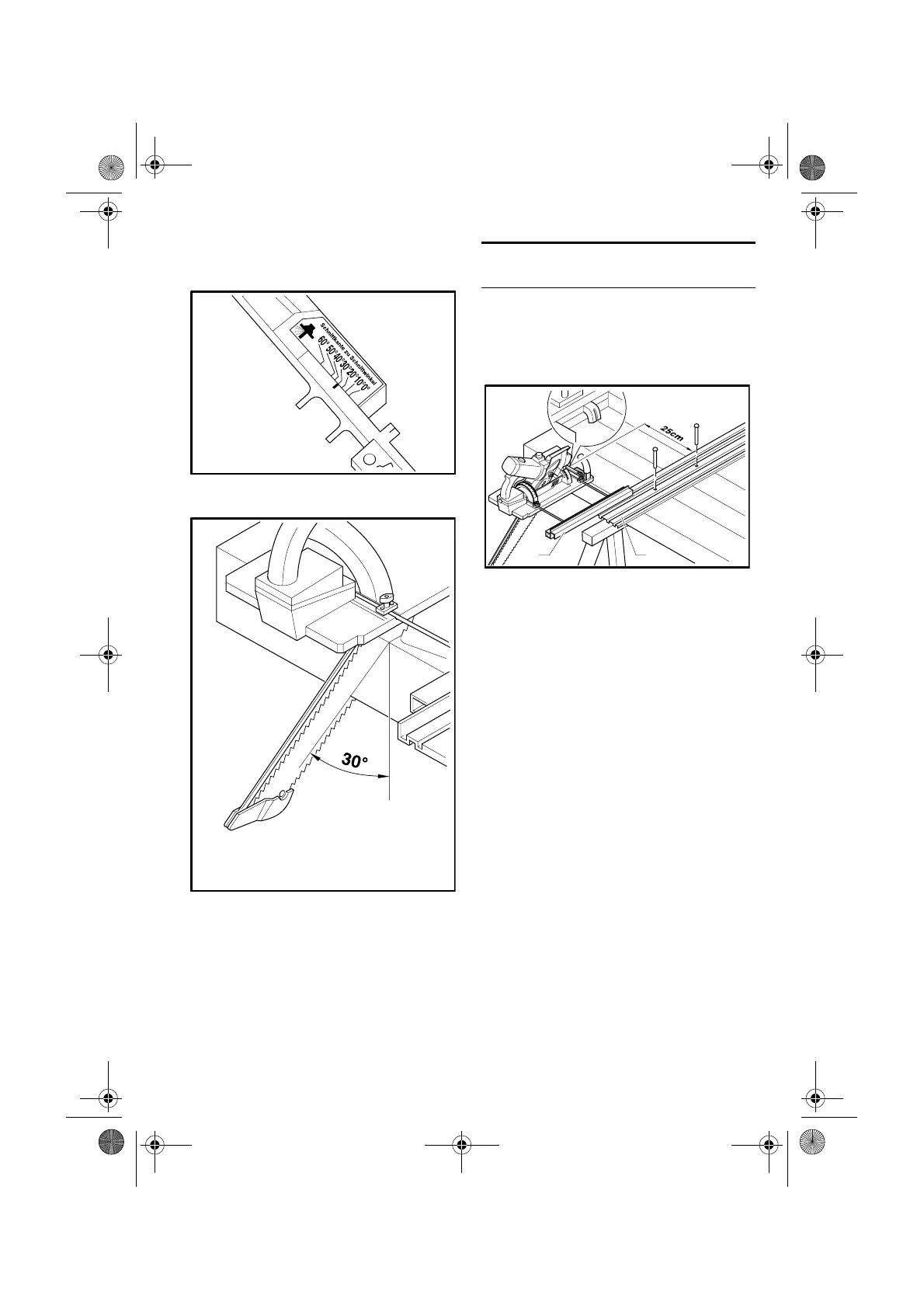

Toinen vaihe: Sahauksen osoittimen asetus
arvoon 30°
Kuva 6
Kolmas vaihe: Poisleikkaus 30°
Kuva 7
Edellytykset:
a) Perusasetus vinoa sahausta varten on suori-
tettu.
b) Sahauslinja on piirretty sahattavaan kappa-
leeseen.
Kuva 8
- Kiinnitä ohjauslista (kuva 8, kohta 1) yhdensu-
untaisesti sahauslinjan kanssa noin 25 cm
etäisyydelle siitä.
- Aseta suuntalista (kuva 8, kohta 2) ohjausli-
stalle ja aseta kone sahattavalle kappaleelle.
Löysää kaikki suuntalistan kiinnitysruuvit (ku-
va 2, kohta 4) ja siirrä konetta sivusuunnassa
niin, että sahauksen osoittimen merkkiviiva on
tarkasti piirretyn sahauslinjan kohdalla.
- Jos kone on edeltäkäsin oikein säädetty (kts.
sivu 146, Vinon sahauksen kulmaasetus) on
sahausreuna yhtäpitävä piirretyn sahauslin-
jan kanssa.
Ohjauslistan ja suuntalistan
asettaminen
1
2
