148
Ketjulevyä voi yhdessä suojalevyn kanssa kalli-
staa pitkittäissuunnassa 10° taaksepäin. Tätä
asetusta käytetään ennenkaikkea sahattaessa
kerralla useampia päällekkäisiä kerroksia. Niin
vältetään työvälineen siirtyminen ja epätasainen
sahaus.
Vedä liikkuvan virtajohdon pistoke pi-
storasiasta ennen kuin alat säätää ko
netta!

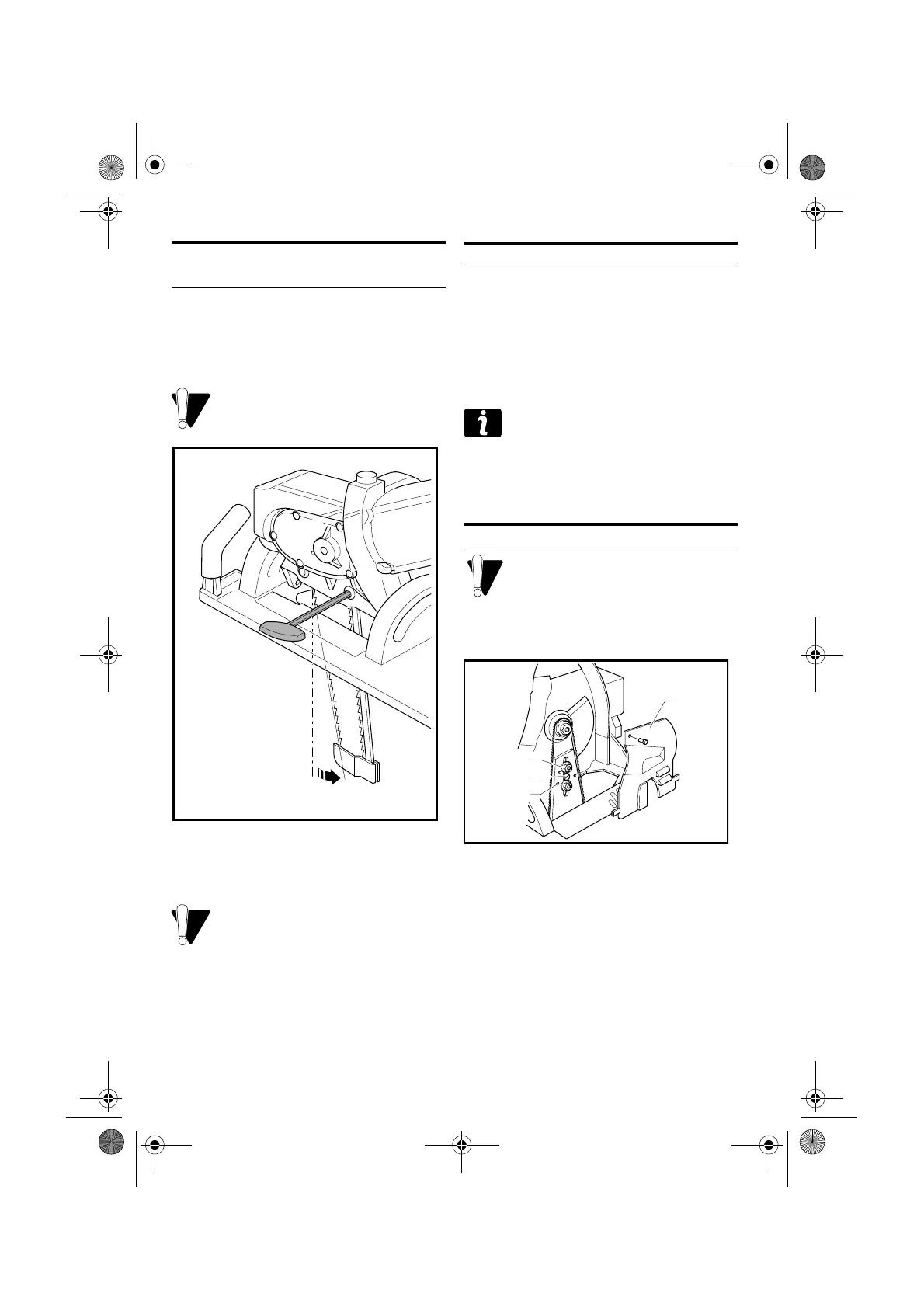

Kuva 9
- Löysää kevyesti imbus-avaimella 6 molem-
mat kiinnitysruuvit koneen takapuolella (kuva
9).
- Kallista ketjulevyä taaksepäin ja kiristä kiinni-
tysruuvit tiukalle.
Kiinnitysruuveja löysättäessä on kone
lyhytaikaisesti epätiivis ja pieni määrä
öljyä voi vuotaa ulos. Suorita säätö il-
man turhaa viivyttelyä.
Ketjusahan CCP 380 sahaustyövälinesarjan ket-
jun nivelten väli on 3/8" ja paksuus 1,3 mm. Mui
den työvälinesarjojen käyttö on sallittua vain
koneen valmistajan nimenomaisella luvalla.
Täysi sahaustyövälinesarja koostuu:
a) Ketjupyörästä
b) Ketjulevystä
c) Ketjusta
d) Suojalevystä ja suojakatteesta
Ketjun nivelten välin on oltava sama
kuin ketjupyörän väli ja ketjulevyn
pyörän väli. Suojalevyn pituuden on so-
vittava yhteen ketjulevyn pituuden
kanssa. Keskenään sopimattomien
komponenttien käyttö ei ole sallittua!
Vedä liikkuvan virtajohdon pistoke pi-
storasiasta!
Huomio! Ketjun sahaterät aiheuttavat
loukkaantumisvaaran!
Huomio! Ketjulevyn terävät reunat ai-
heuttavat loukkaantumisvaaran!
Kuva 10
- Aseta kone perusasentoon 0° ja poista etu-
puolen suojakate (kuva 10, kohta 1).
- Löysää molemmat ketjulevyn kiristysmutterit
(kuva 10, kohta 2). Löysää ketjun kiristys ru-
uvimeisselin ja kiristysruuvin avulla (kuva 10,
kohta 3) Poista molemmat kiristysmutterit.
- Nosta ketju ketjupyörän yli ja poista se yh-
dessä ketjulevyn kanssa.
- Aseta uusi ketju ketjulevylle ja aseta se kone-
eseen. Varmista hampaiden oikea asento
kiertosuunnan mukaan. Kiertosuunta on mer-
kitty nuolella suojakatteeseen.
Ketjulevyn pitkittäinen
kallistus
Työväline
Ketjun ja ketjulevyn vaihto
2
3
4
1
kniha_Narex_CPP380.book Seite 148 Mittwoch, 31. Oktober 2001 11:53 11
