Prémisses :
a) Le réglage de base pour une coupe oblique a
été effectué.
b) Le repère de coupe est tracé sur la pièce à
couper.

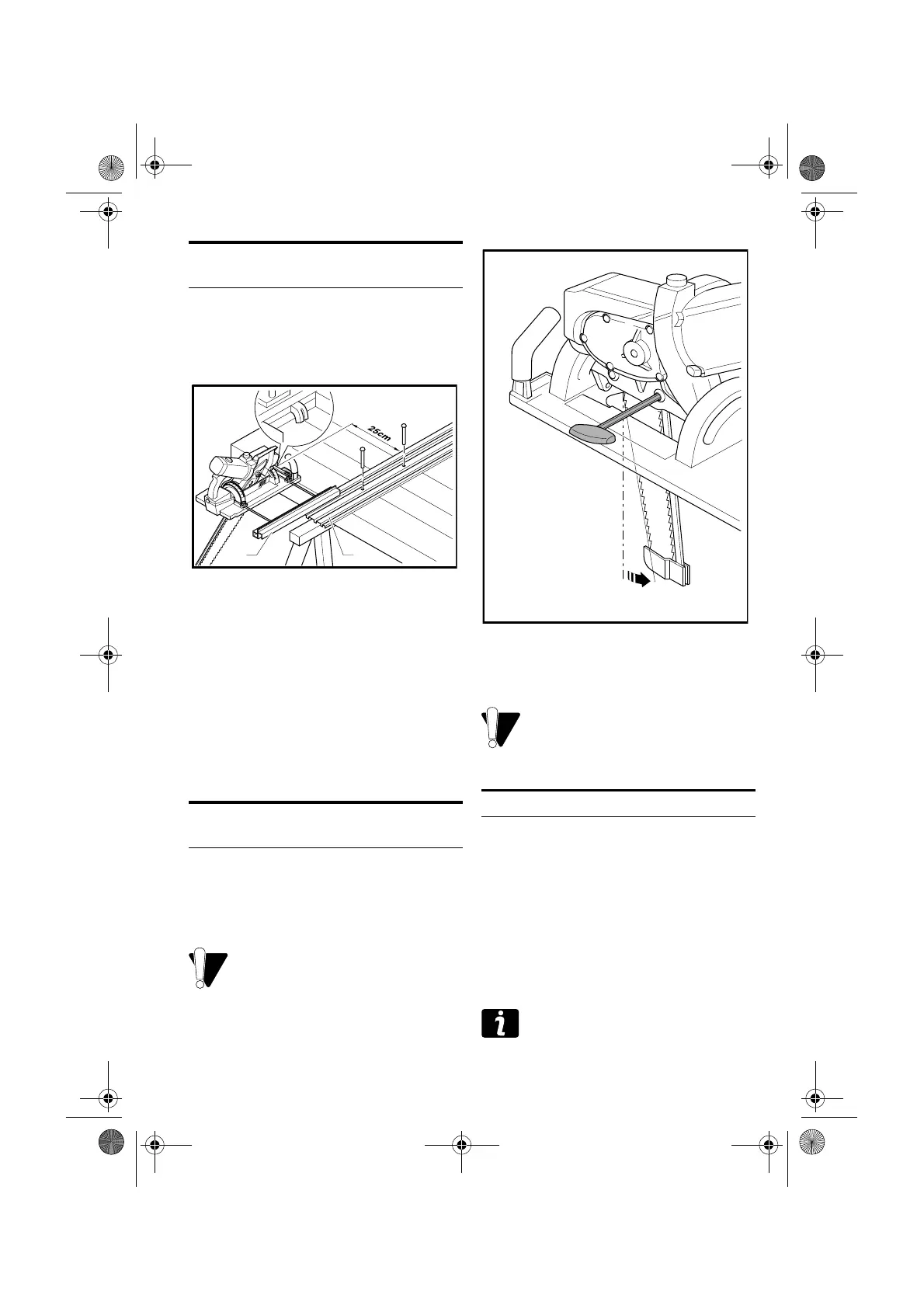

Image 8
- Fixer la glissière (Image 8, pos. 1) parallèle-
ment à une distance de 25 cm du repère.
- Placez la règle de guidage (Image 8, pos. 2)
sur la glissière et placez la machine sur la
pièce à couper. Libérez sur la table toutes les
vis de fixation (obr. 2, pos. 4) de la règle de
guidage et déplacez la machine sur le côté de
façon à ce que le repère de l´indicateur de
coupe couvre parfaitement le tracé du repère
de coupe.
- Avec un bon réglage antérieur de la machi-
ne(voir page 33, Réglage d´angle de coupe
oblique) l´arête de coupe est en accord avec
le tracé du repère de coupe.
Il est possible d´incliner la glissière y compris le
tasseau de protection de 10° vers l´arrière.Ce rég-
lage s´utilise principalement si on coupe en même
temps plusieurs épaisseurs placées l´une sur
l´autre. De cette façon, on empêche la poussée
de l´outil et une coupe non droite.
Avant de commencer à régler la machi-
ne, retirez la fiche du câble souple de la
prise !
Image 9
- Libérez légèrement les deux vis de fixation
sur le côté arrière de la machine avec une clé
Allen 6 (image 9).
- Inclinez la glissière vers l´arrière et serrez les
vis de serrage.
Du fait de la libération des vis de fixati-
on, la machine devient pour un court in-
stant non-étanche et il peut y avoir une
petite fuite d´huile. Effectuez le réglage
sans pertes de temps inutiles.
Le lot d´outil de coupe de la tronçonneuse CCP
380 a un écartement des éléments de la chaîne
de 3/8" et une épaisseur des éléments de la chaî-
ne de 1,3 mm. L´utilisation d´autres lots d´outils
est conditionné par un accord du fabricant de la
machine.
Le lot d´outil de coupe se compose de :
a) Pignon à chaîne
b) Glissière
c) Chaîne
d) Tasseau de protection avec capot de protec-
tion
L´écartement des éléments de la chaîne
doit correspondre à l´écartement du pi-
gnon et à l´écartement des poulies de la
glissière.
Réglage de la glissière et de
la règle de guidage
Inclinaison longitudinale de
la glissière
1
2
Outil
