Protool CCP 380

36
La longueur du tasseau de protection
doit être proportionnée à la longueur
de la glissière. L´utilisation de compo-
sants réciproquement non proporti-
onnés est inacceptable!
Retirez la fiche du câble souple de la
prise!
Attention! Danger de blessure par les
arêtes de coupe de la chaîne!
Attention ! Danger de blessure par les
arêtes coupantes de la glissière!

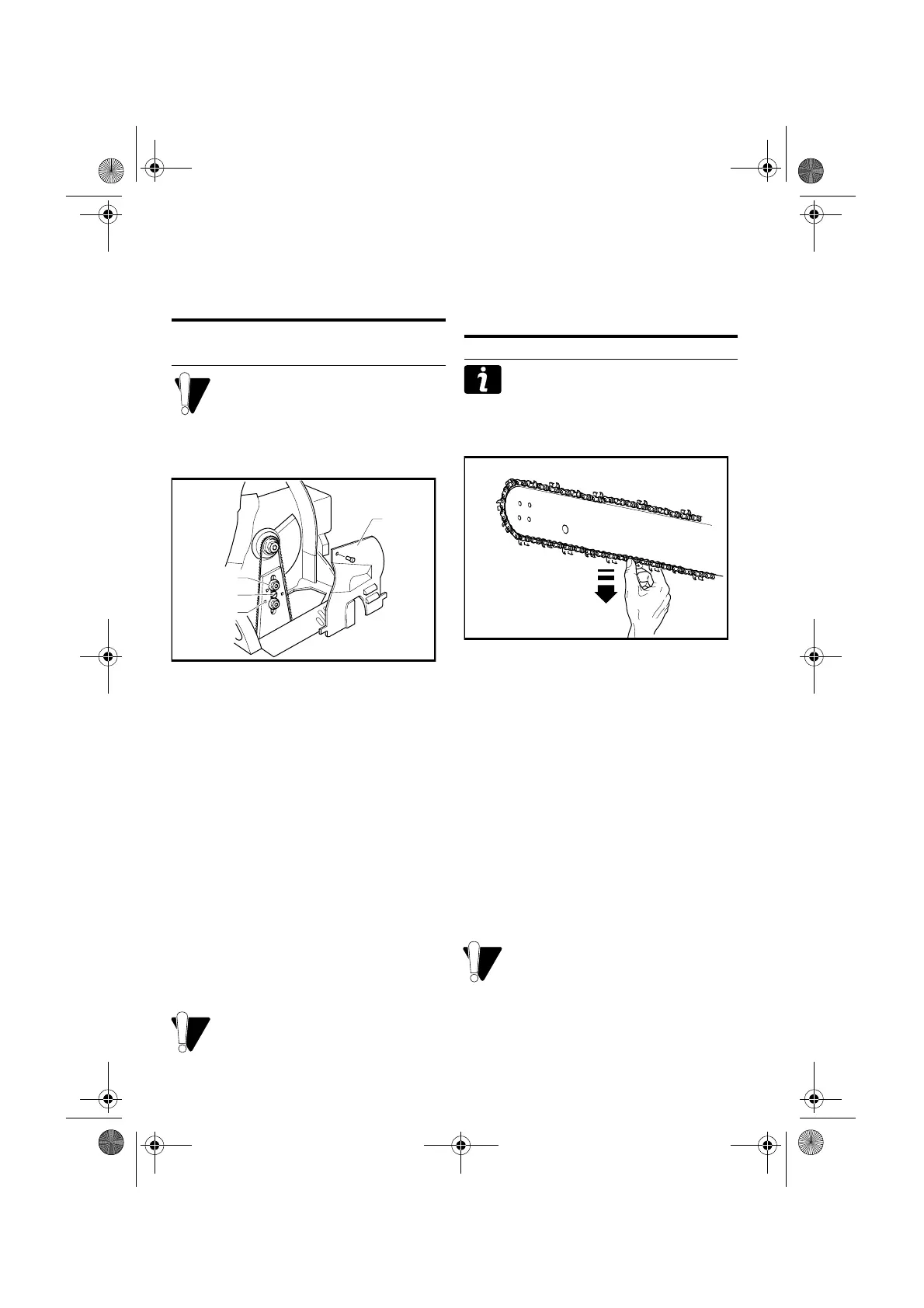

Image 10
- Mettez la machine dans la position de base 0°
et retirez le capot de protection avant (image
10, pos.1).
- Libérez les deux écrous de fixation (image 10,
pos.2) de la glissière. Libérez la distension de
la chaîne à l´aide d´un tournevis et de la vis de
fixation (image 10, pos.3) Retirez les deux
écrous de fixation.
- Retirez la chaîne du pignon et retirez-la de la
machine avec la glissière.
- Placez la nouvelle chaîne sur la glissière et in-
troduisez dans la machine. Respectez la bon-
ne position des dents de coupe selon le sens
de rotation. Le sens de rotation est indiqué sur
l´étiquette placée sur le capot de protection.
Le goujon de fixation (image 10, pos.4) doit
s´introduire dans les trous afférents de la glis-
sière et la chaîne doit s´introduire dans les
dents du pignon de propulsion.
- Le montage des autres pièces se fait par un
procédé inverse.
Proportionnez le tasseau de protection
et montez-le sur le capot de protection!
(voir page 37, Adaptation du tasseau de
protection)
Vérifiez la bonne distension de la chaî-
ne!
Utilisez uniquement une chaîne dont
l´écartement est conforme à la glis-
sière.
La durée de vie des outils de coupe dé-
pend surtout du graissage et de la di-
stension de la chaîne. C´est pour cette
raison qu´il faut régler la distension de
la chaîne avant et pendant le travail.
Image 11
- Mettez la machine de telle façon que la glis-
sière de la chaîne soit en position horizontale
(image 11 ).
- Libérez légèrement les deux écrous de fixati-
on de la glissière.
- Vissez la vis de fixation à l´aide du tournevis
de la clé combinée aussi longtemps que le
côté inférieur de la chaîne n´adhère à la glis-
sière.
- Vérifiez la bonne distension de la chaîne en ti-
rant légèrement sur le côté inférieur de la
chaîne d´après l´image 11. Après distension,
la chaîne doit revenir à sa position initiale et
adhérer à la glissière.
- Après le réglage de la distension de la chaîne,
reserrez les deux écrous de fixation de la glis-
sière !
Après la fin des travaux, il faut libérer
les chaînes qui ont été tendues dans un
état d´utilisation réchauffé. Lors du re-
froidissement d´une chaîne tendue, il y
a, sous l´influence de la rétraction, une
forte tension qui peut causer des
dégâts à la machine!
Remplacement de la chaîne
et de la glissière
2
3
4
1
Distension de la chaîne
