74
Presupposti:
a) La regolazione di base per il taglio inclinato é
effettuata.
b) La linea del taglio é tracciata sul pezzo da tag-
liare.

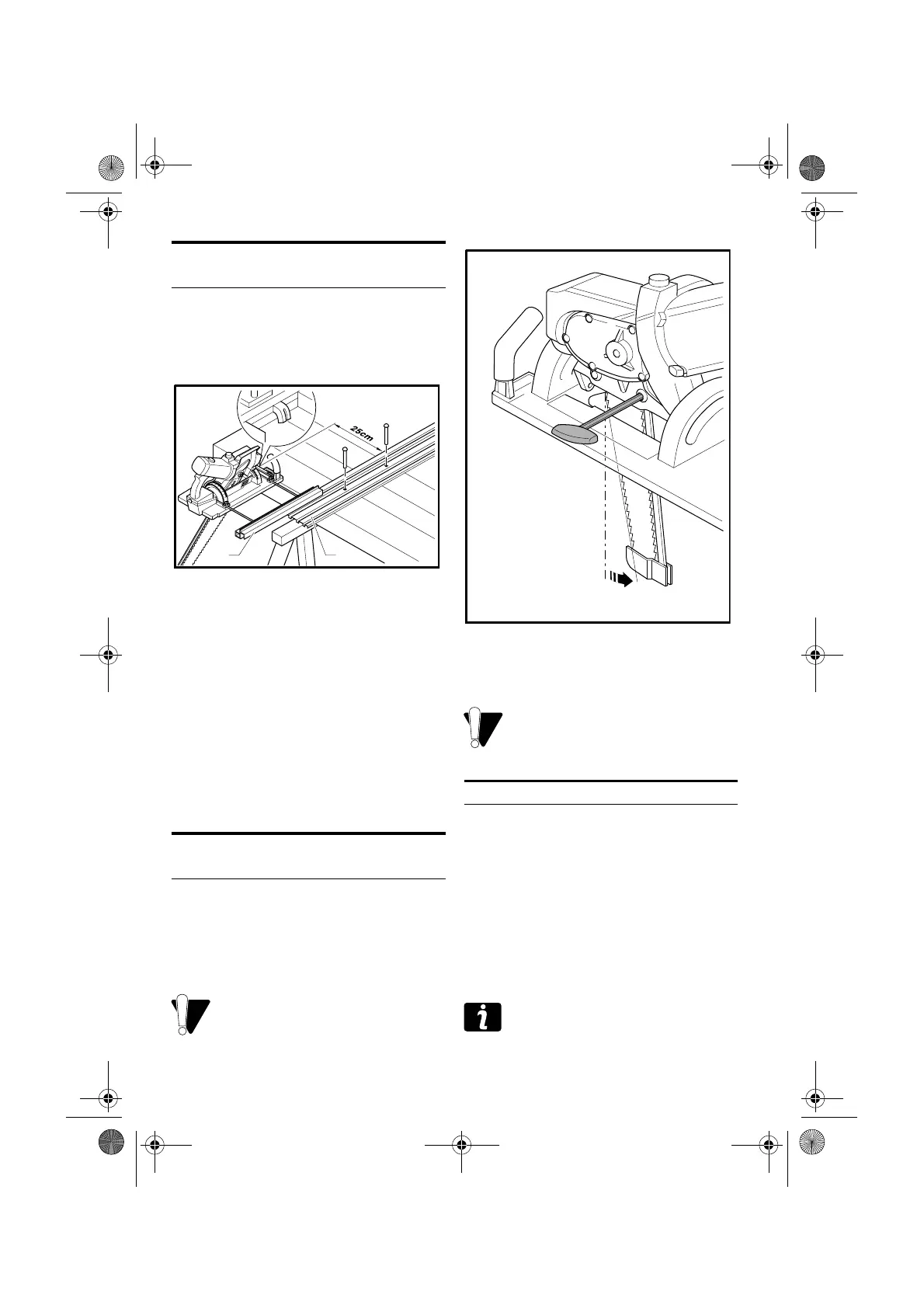

Fig. 8
- Fissare il listello di guida (fig. 8, pos. 1) in
modo parallelo in distanza a circa di 25 cm
dalla linea.
- Collocare il regolo di guida (fig. 8, pos. 2) sul
listello di guida e collocare la macchina sul
pezzo da tagliare. Allentare tutte le viti di bloc-
co (fig. 2, pos. 4) del regolo di guida sulla ta-
vola e spostare la macchina lateralmente
affinché la linea dell´indicatore del taglio sia
allineata esattamente alla linea tracciata del
taglio.
- Se la previa regolazione della macchina é sta-
ta effettuata correttamente (vedi pagina 72,
Regolazione angolare del taglio inclinato) il
bordo del taglio corrisponde alla linea traccia-
ta del taglio.
Il listello di guida per la catena si puó inclinare in-
sieme al listello di protezione longitudinalmente di
10° indietro. Questa regolazione viene adoperata
soprattutto quando si tagliano in una volta piú
strati collocati uno sopra l´altro. Questo non per-
mette l´allentamento dell´utensile ed il taglio no
dritto.
Prima di iniziare la regolazione della
macchina, togliere lo spinotto dell´ad-
duzione mobile dalla presa!
Fig. 9
- Allentare leggermente con la chiave imbus 6
sul lato posteriore della macchina ambe le viti
di blocco (fig.9).
- Ribaltare il listello per la catena indietro ed
avitare a fondo le viti di blocco.
Allentando le viti di blocco la macchina
perde la sua tenuta per un breve tempo
e puó avvenire una piccola fuoriuscita
dell´olio. Eseguire la regolazione senza
pause inutili.
Il kit utensile per il taglio della sega a catena CCP
380 ha il passo tra le maglie della catena di 3/8" e
lo spessore delle maglie della catena é di 1,3 mm.
L´utilizzo di altri kit utensile é soggetto all´appro-
vazione espressiva da parte del produttore della
macchina.
Il kit utensile per il taglio completo é composto di:
a) Ruota a catena
b) Listelli a catena di quida
c) Catena
d) Listelli di protezione con coperchio di prote-
zione
Il passo tra le maglie della catena deve
essere conforme al passo della ruota a
catena ed al passo della puleggia a ca-
tena del listello di guida.
Regolazione del listello di
guida e del regolo di guida
Inclinazione longitudinale
del listello a catena
1
2
Utensile
