Hinweis:
Bitte das GG 12 nur mit dem mitgelieferten Netzgerät oder
anderen PROXXON-Netzgeräten (NG 2/E oder NG 5/E)
betreiben.
Technische Daten:
Permanent erregter Gleichstrommotor für 12 - 18 Volt.
Stromaufnahme bei Blockierung: maximal 25 Watt.
Nennstromaufnahme 0,5 A.
Kugellagerung
Radiallüfter für Zwangskühlung.
Leerlaufdrehzahl: 20.000/min.
Mikroschalter (Taster) im Griffbereich.
Gehäuse aus glasfaserverstärktem Polyamid.
Zuleitung (Spiralkabel) mit verpolungssicherem Stecker,
ca. 100 cm lang.
Trenntransformator
Nur zum Gebrauch
in trockenen Räumen
Sicherung
Schutzklasse II Gerät
Gerät bitte nicht über
den Hausmüll entsorgen!
Funkentstört nach EG-EMV-Richtlinie 89/336.
Geräuschentwicklung ≤ 70 dB (A).
Hinweis:
Nur Einsatzwerkzeuge mit 2,35-mm Schaft können einge-
setzt werden. Schaft mit einer Zange fassen und bis zum
Anschlag in die Aufnahme einführen.
Das Gerät darf niemals durch zu starke Anpressung über-
lastet werden.
Immer daran denken, nicht der Anpressdruck,
sondern die Drehzahl bringt die Leistung.
Arbeiten mit dem Gerät:
Das Gerät einschalten und wie einen Stift mit "leichter Hand"
führen. Unterarm dabei auf dem Tisch oder am Körper
abstützen. Nach etwas Übung empfiehlt es sich, mit
Vorlagen (im Handel erhältlich) zu arbeiten. Diese sind auf
der Rückseite der Gläser einfach mit Tesafilm festzukleben.
Dabei immer zuerst die Umrisse aufbringen. Benutzen Sie
dazu Diamant-Schleifstifte. Anschließend Flächen mit
Silicium-Carbid-Stiften mattieren.
Immer daran denken:
Übung ist der beste Lehrmeister. Am Anfang einfache Glas-
arten (Scheiben oder zylindrische Gläser) bearbeiten. Dunkle
Unterlagen wegen des besseren Kontrastes verwenden.
Pflege und Wartung
Es ist ausser einer gelegentlichen Reinigung keine spezielle
Wartung für Ihr Graviergerät erforderlich. Wenn Sie die
Hinweise dieser Betriebsanleitung beachten, wird Ihnen das
Gerät zuverlässig, sicher und dauerhaft wertvolle Dienste
leisten.
EU-Konformitätserklärung
Name und Anschrift des Herstellers:PROXXON S.A.
6-10, Härebierg
L-6868 Wecker
Produktbezeichnung:Graviergerät GG 12 Set
Artikel Nr.:28635
Wir erklären in alleiniger Verantwortung, daß dieses Produkt
mit den folgenden Normen und normativen Dokumenten
übereinstimmt:
EU-Maschinenrichtlinie 98/37 EWG
Angewandte Normen:DIN EN 60745-1 /12.2003
EU-EMV-Richtlinie 89/336/EWG
Angewandte Normen:DIN EN 55014-1 / 09.2002
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 12.2001
DIN EN 61000-3-3 / 05.2002
EU-Niederspannungs-73/23/EWG
richtlinie
93/68/EWG
Angewandte Normen:DIN EN 61558-1 / 07.1998
DIN EN 61558-1 A1 / 11.1998
DIN EN 61558-1 A11 / 10.2003
DIN EN 61558-2-6 / 07.1998
Datum:08.07.04
Dipl.-Ing. Jörg
Wagner
PROXXON S.A.
Geschäftsbereich Gerätesicherheit

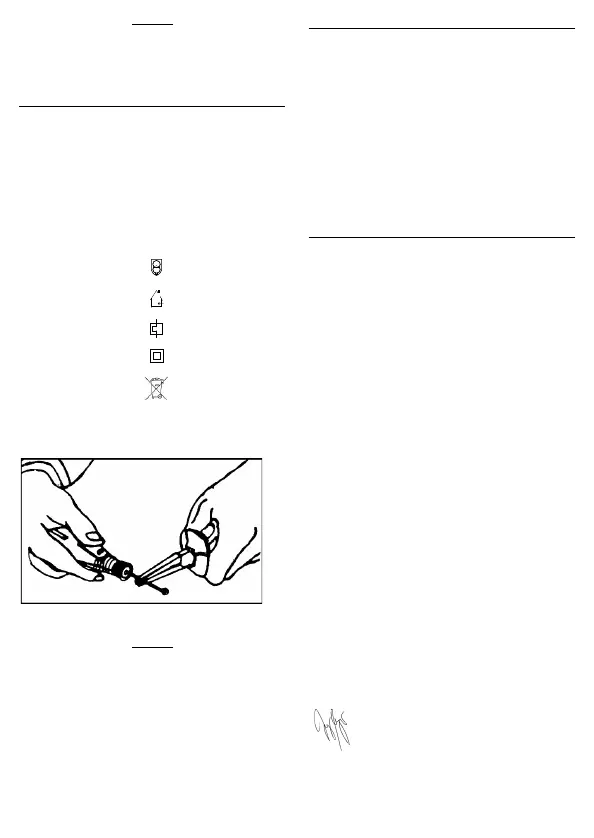

Fig. 1
- 3 -
