- 7 -
Remarque :
N'utiliser le kit GG 12 avec le poste d'alimentation fourni
avec l'appareil ou d'autres postes d'alimentation PROXXON
(NG 2/E ou NG 5/E) uniquement.
Caractéristiques techniques
Moteur à aimant permanent alimenté en courant continu
(12 à 18 volts).
Puissance : 25 watts maxi.
Consommation de courant nominal 0,5 A
Montage sur roulements à billes
Ventilateur radial pour le refroidissement par pompe.
Régime de ralenti : 20 000 tr/min.
Microrupteur (bouton-poussoir) dans le manche.
Boîtier en polyamide renforcé par à la fibre de verre.
Cordon d'alimentation (câble spiralé) avec fiche avec
polarisation de 100 cm environ.
Transformateur d’isolation
Pour une utilisation dans
un endroit sec uniquement
Protection
Appareil de catégorie de protection II
Ne pas jeter la machine avec
les ordures ménagères!
Antiparasitage conforme à la directive européenne 89/336 en
matière de compatibilité électromagnétique.
Niveau sonore ≤ 70 dB (A).
Remarque :
Vous pouvez utiliser des outils avec une tige de 2,35 mm de
diamètr
e uniquement. Maintenir la tige avec une pince et
l'introduire dans le logement jusqu'en butée.
Ne jamais soumettre l'appareil à de trop fortes pressions.
Ce n'est pas la pression appliquée mais le régime qui vous
permettra de faire un travail soigné.
Utilisation de l'appareil
Mettre l'appareil en marche et le tenir comme un stylo, sans
se crisper. Pendant les travaux, poser l'avant-bras sur la
table ou près du corps. Une fois familiarisé avec l’appareil,
nous vous conseillons de travailler avec des modèles (en
vente dans le commerce). Les coller au dos des verres avec
du ruban adhésif. Commencer par dessiner les contours.
Pour cela, utiliser les meules diamantées. Puis, dépolir les
surfaces avec des meules en carbure de silicium.
Remarque importante :
c'est en forgeant qu'on devient forgeron ! Cependant,
commencer par graver des verres simples (vitres ou verres
ronds). Pour un meilleur contraste, utiliser des supports foncés.
Entretien et maintenance
Votre graveur ne nécessite aucun entretien particulier. Un
nettoyage occasionnel est suffisant. Si vous respectez les
consignes du manuel d'emploi, l'appareil vous rendra de
bons et loyaux services pendant de longues années.
DECLARATION DE CONFORMITE CE
Nom et adresse du fabricant :PROXXON S.A.
6 à 10, Härebierg
6868 Wecker
(Luxembourg)
Désignation de l'appareil :Graveur GG 12 Set
Référence :28635
Nous déclarons par la présente que le(s) produit(s) cité(s)
plus haut sont conformes aux normes suivantes :
Directive sur les machines98/037/CEE
Normes appliquées :EN 60335-1 1994+1995
Directive européenne sur la compatibilité
électr
omagnétique 89/336/CEE
Normes appliquées :D
IN EN 55014-1 / 09.2002
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 12.2001
DIN EN 61000-3-3 / 05.2002
Directive européenne relative73/23/CEE
à la basse tension
93/68/CEE
Normes appliquées :
DIN EN 61558-1 / 07.1998
DIN EN 61558-1 A1 / 11.1998
DIN EN 61558-1 A11 / 10.2003
DIN EN 61558-2-6 / 07.1998
Date :08.07.04
Jörg Wagner, Ingénieur diplômé
PROXXON S.A.
Service Sécurité des appareils

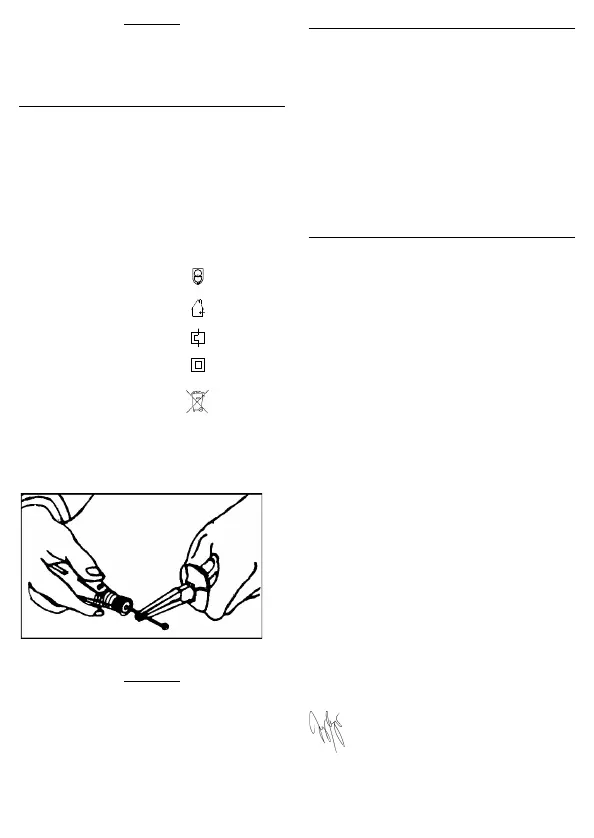

Fig. 1
