mini marathon
automatismos pujol - 28 - italiano
Fascio di
luce

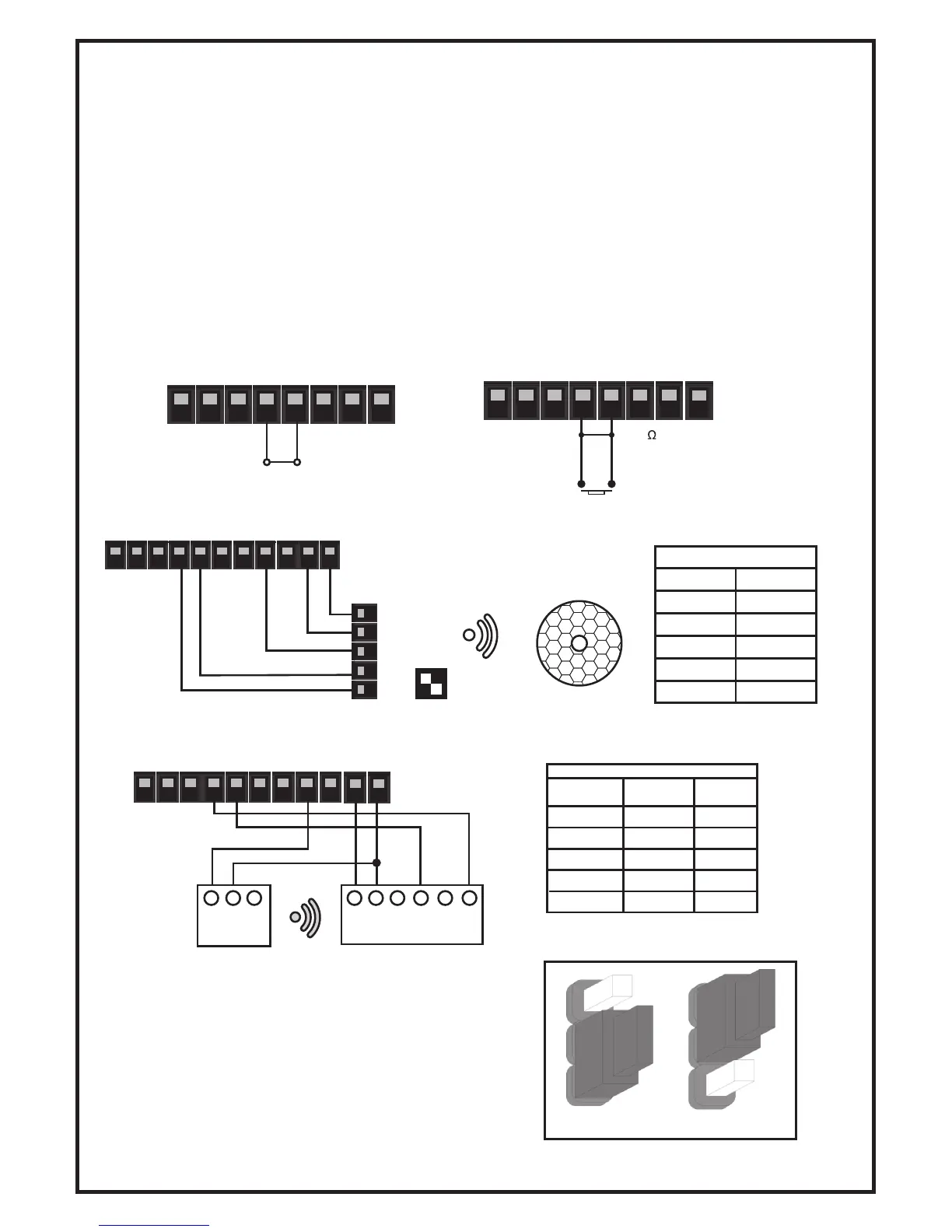

SCHEMA DE CONNESSIONI
Morsertto fotocellula Morsetto quadro
1. (12/24v) 0
10. 0v
2. (12/24v) +
11. 12v DC
3. TEST
8. TEST
4. CONTATTO
5. Comune C.S.
5. CONTATTO
4. C. SEG
CONNESSIONE DI FOTOCELLULA CON TEST
SCHEMA DE CONNEXIONS
Morsetto
Quadro
Fotocellula
Transmettore
Fotocellula
Ricevente
10. 0v
2
2
1
1
4
6
11. 12v DC
8. TEST
5. Comune C.S.
4. C. SEC
Selezione radio interna / esterna
Internal External
Fotocellula
Transmetore
Fotocellula
Ricevente
FOTOCELLULA
La fotocellula, con il contatto normalmente chiuso, viene collegata fra i morsetti 4 e 5. Agisce soltanto quando la
porta chiude, impedendo che chiuda, se è completamente aperta od invertendo la manovra se sta chiudendo.
TEST DI FOTOCELLULA (Opzionale)
All'inizio di ogni manovra, se il selettore num. 5 è stato impostato su OFF, il quadro esegue una verifica della
fotocellula.
CONTATTO DI SICUREZZA 1 (NC) / BANDA DI 8,2 Kohm (Microswitch nº4)
Il selettore nº 4 permette di selezionare l'ingresso di sicurezza come fotocellula durante l'apertura e la banda
resistiva durante la chiusura.
CONNESSIONE FOTOC. DURANTE L'APERTURA
Microswitc 4: OFF
CONNESSIONE BANDA RESISTIVA
Microswitc 4: ON
CONNESSIONE DI FOTOCELLULA EMITTENTE/RICEVENTE
SELEZIONE RADIO INTERNA / ESTERNA
Il quadro offre la possibilità di funzionamento con radio
incorporata o con scheda esterna qualora i dispositivi
radio non fossero compatibili.
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 61 2 3
8,2 K
6 7 8 9 10 11 12 13
6 7 8 9 10 11 12 13
2
3
4
5
1 2 3 4 5 6 7 8 9 10 11
1
on
off
