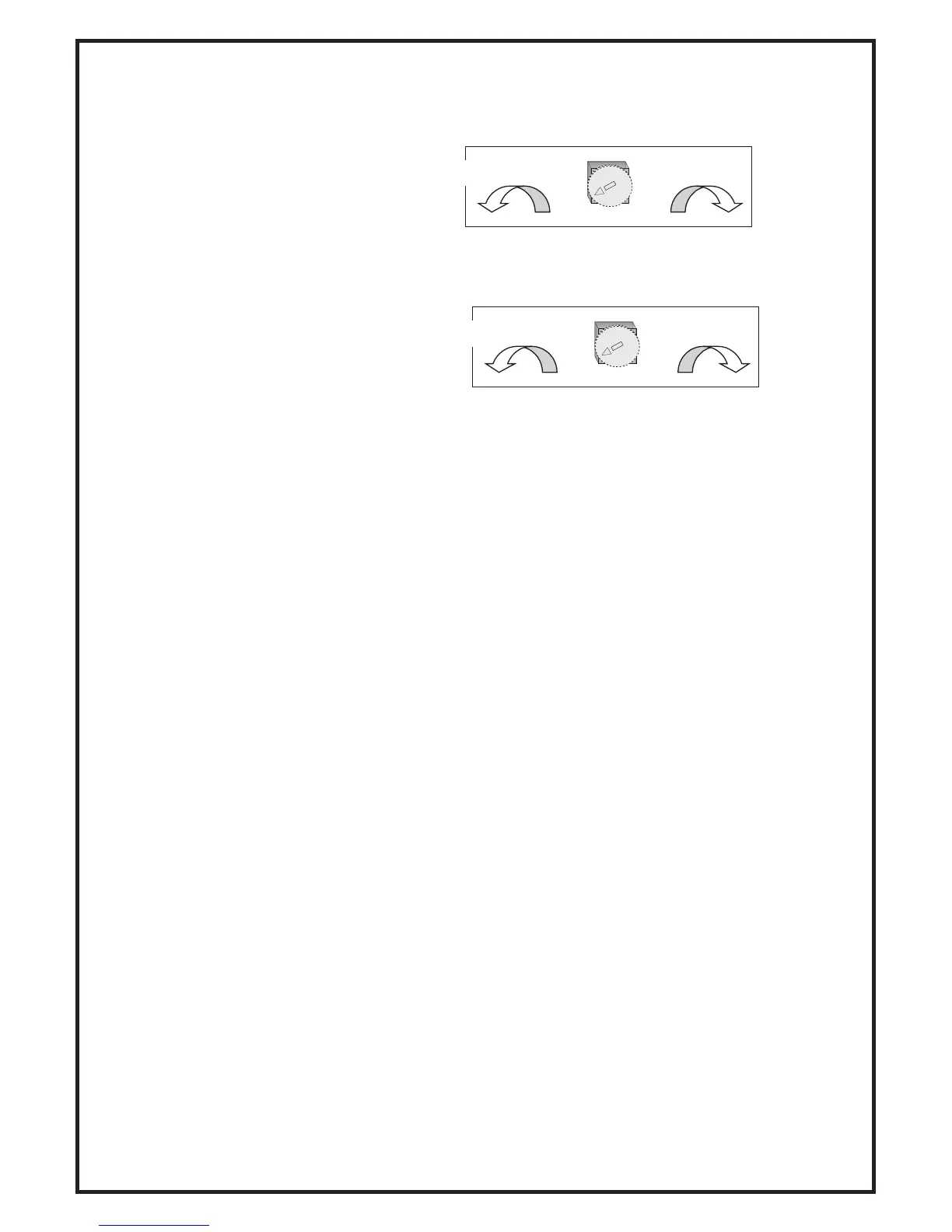

REGULAÇÃO DA FORÇA
Ao rodar o potenciómetro da força no sentido horário, a porta pode fazer mais força antes de parar e de inverter ao
detectar o sobre-esforço do sensor Hall. Ao rodar no sentido anti-horário, fazemos com que o sensor seja mais
sensível perante um obstáculo.
REGULAÇÃO DO AMORTECIMENTO
Ao rodar o potenciómetro no sentido horário, a porta amortece mais durante a paragem suave (velocidade mais
lenta. Quanto menor for a força maior será a sensibilidade perante um obstáculo). Ao rodar no sentido anti-
horário, a porta amortece menos durante a paragem suave (quanto maior for a velocidade, maior a força e menor a
sensibilidade aos obstáculos).
mini marathon
automatismos pujol - 44 - português
Mas
Menos
Mais
Menos
Mas
Menos
Menos força
Mais força
VERIFICAÇÃO DO SENTIDO DA MANOBRA
Quando damos tensão à porta e activamos o botão alternativo ou o botão de abrir, a primeira manobra da
porta é a abertura. Posicionar a porta a metade do seu percurso, dar tensão ao equipamento, carregar no
botão alternativo e a porta deverá mover-se no sentido da abertura. Caso contrário, mudar a posição do
microswitch n.º 3. Regular a força ao nível desejado (pode fazer-se com a porta em movimento).
PROGRAMAÇÃO DO PERCURSO DA PORTA E FECHO AUTOMÁTICO
Para que a porta possa realizar uma paragem suave antes de encontrar os topos de final de curso, é
necessário programar o percurso da mesma. Nesta manobra, também será programado o tempo de fecho
automático e a paragem suave (ver Programação paragem suave). Para programar o percurso, devemos
começar com a porta totalmente fechada. Carregar no botão de programação PROG durante 1,5
segundos. O Led vermelho indicativo, acende-se de forma intermitente, indicando que o equipamento está
pronto para programar. Neste momento, poderemos programar o percurso. O processo de programação
fecha-se automaticamente ao terminar um ciclo completo de porta.
Processo de programação do percurso
1. Partindo da posição de porta fechada, activaremos o modo de programação dos tempos segundo a
forma indicada acima. O Led vermelho acende-se de forma intermitente.
2. Iniciar a manobra de abertura carregando no botão alternativo ”P.ALT” ou através do telecomando.
A manobra de abertura finaliza com a detecção do topo, após o que se memoriza o percurso de abertura.
3. Com a porta aberta, memoriza-se o tempo de fecho automático até se iniciar a manobra de fecho.
4. Iniciar a manobra de fecho carregando no botão alternativo ”P.ALT” ou através do telecomando.
A manobra de fecho finaliza com a detecção do topo, após o que se memoriza o percurso de fecho.
5. A programação desactivar-se-á automaticamente ao finalizar o ciclo completo da porta.
O tempo máximo de memorização é de 2 min, após os quais termina a manobra e se memoriza o referido
limite.Se for activada a programação, mas não se realizar qualquer manobra, após 1 minuto a
programação será desactivada. Durante a programação o motor funcionará em marcha lenta.
PROGRAMAÇÃO PARAGEM SUAVE
Se o switch n.º 8 estiver seleccionado para ON de forma a realizar-se a paragem suave variável ao terminar
a manobra, deveremos carregar no botão alternativo durante a programação no local onde quisermos que
comece a paragem suave, tanto na manobra de abertura como na de fecho. Assim, por exemplo, se
estivermos a programar a abertura, com a porta fechada activamos o botão alternativo e a porta abre-se;
quando considerarmos que deverá ir a uma velocidade mais lenta (Paragem Suave) activamos o botão
alternativo e a porta passa a ir mais lentamente até chegar ao topo do final de curso. Com estes passos
ficam programados os tempos de manobra e de paragem suave na manobra de abertura.
ABERTURA PEDONAL (microswitch n.º 7 em ON)
Através desta função poderemos fazer uma abertura pedonal (parcial) da porta. É necessário utilizar
comandos programados para o 2º Canal (receptor incorporado) ou entrar através do botão de abrir os
bornes 5 e 6, que se transforma em pedonal. Programação do percurso pedonal: Nesta programação só
