15
•

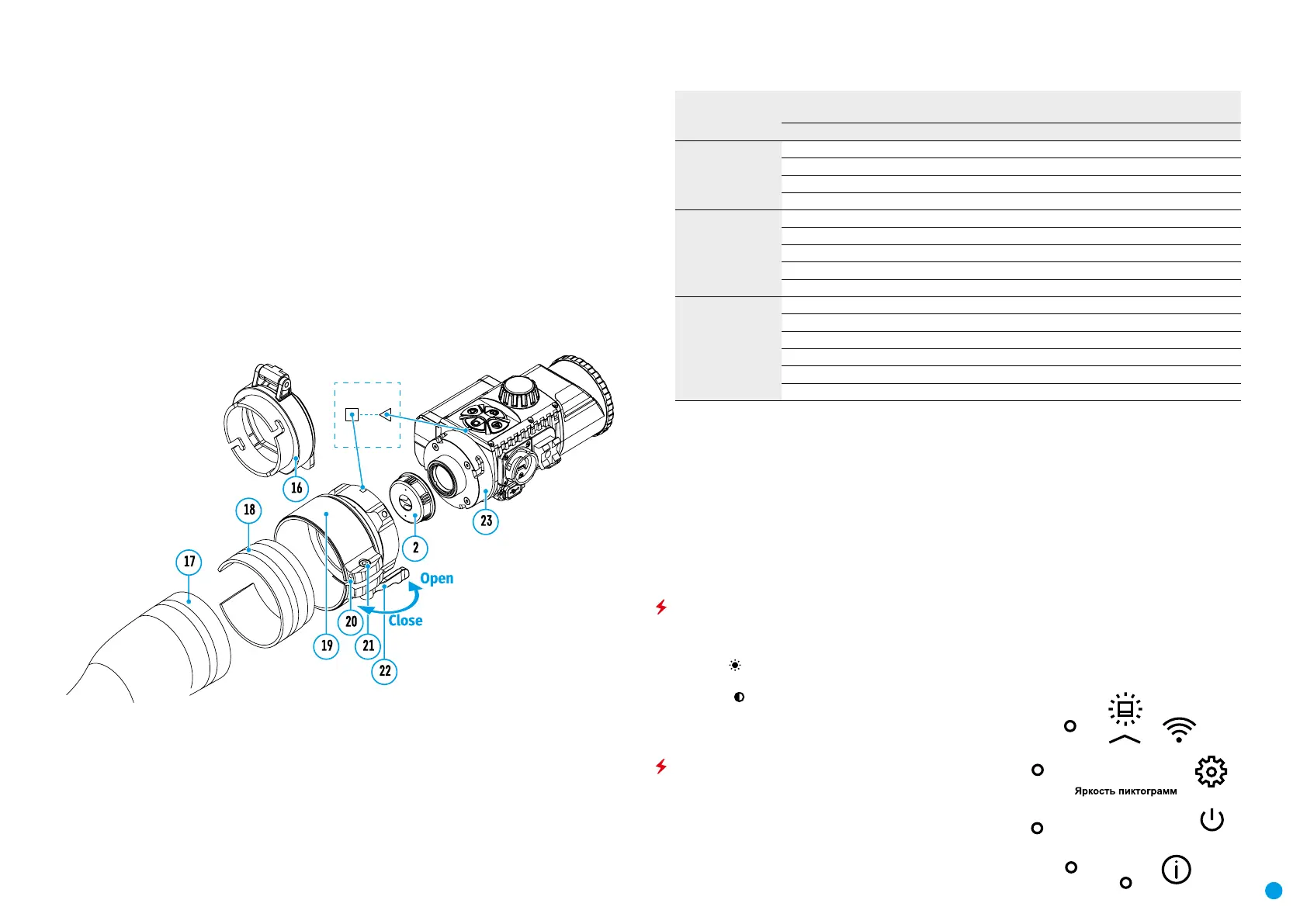

Проверьте, плотно ли адаптер прилегает к объективу.
•
В случае наличия люфта сделайте следующее:
- Ослабьте шестигранным ключом (S=2mm) стопорный винт (20).
- Затяните винт (21) шестигранным ключом (S=4mm) с усилием, необходимым для обеспечения плотной
посадки адаптера на объективе. Усилие зажима должно составлять 1 Н·м.
- Затяните стопорный винт (20).
•
Усилие можно проверить динамометрической отверткой.
•
Плотно вставьте насадку в адаптер таким образом, чтобы штифты, находящиеся в корпусе адаптера,
вошли в пазы (23) насадки. Поверните цифровой модуль по часовой стрелке до упора. Маркировка в
виде треугольника на цифровом модуле и в виде квадрата на корпусе адаптера должны совпасть.
•
Для выравнивания насадки переведите рычаг (22) в положение OPEN и выровняйте цифровой модуль
по горизонту.
*Приобретается отдельно
47 46.7-47.6
48 47.7-48.6
49 48.7-49.6
50 49.7-50.6
55 54.7-55.6
56 55.7-56.6
57 56.7-57.6
58 57.7-58.6
59 58.7-59.6
60 59.7-60.6
61 60.7-61.6
62 61.7-62.6
63 62.7-63.6
64 63.7-64.6
64.7-65.6
•
Снимите крышку объектива (1), повернув ее против часовой стрелки.
•
Кратким нажатием кнопки ON (9) включите насадку - на дисплее появится изображение.
•
Настройте резкое изображение символов на дисплее вращением кольца диоптрийной настройки
окуляра Вашего оптического прицела. В дальнейшем, независимо от дистанции и других условий,
вращать кольцо диоптрийной настройки окуляра не требуется.
•
Для фокусировки на объект наблюдения вращайте ручку фокусировки объектива (10).
Базовые настройки (регулировка яркости и контраста) изменяются средствами меню быстрого доступа.
По окончании использования выключите насадку длительным нажатием кнопки ON (9).
Функции меню быстрого доступа
•
Войдите в «быстрое» меню кратким нажатием кнопки .
•
Для перехода между функциями, описанными ниже, кратко нажимайте кнопку М (7).
•
Яркость – нажатием кнопок RIGHT (6) и LEFT (8) изменяйте
значение яркости дисплея от 0 до 20.
•
Контраст - нажатием кнопок RIGHT (6) и LEFT (8) изменяйте
значение контраста изображения от 0 до 20.
Функции основного меню
•
Войдите в основное меню длительным нажатием кнопки
(7).
•
Для перемещения по пунктам основного меню нажимайте
кнопки RIGHT (6) и LEFT (8).
•
Для входа в подпункт основного меню кратко нажмите кнопку M
(7).
