FRANÇAIS
• En inclinant le module d'imagerie thermique, alignez le centre de l'image sur
l'écran avec le centre de l'image du dispositif optique.
• En tournant le module d'imagerie thermique dans le sens des aiguilles d’une
montre ou dans le sens inverse des aiguilles d’une montre, alignez les bords su-
périeur et inférieur de l'écran parallèlement à l'horizontale de l’appareil optique.
• Une fois la position optimale du module d'imagerie thermique atteinte,
serrez les deux vis (16) à plusieurs approches jusqu’en butée. La force de
serrage doit être de 7 N·m au maximum (peut être vériée avec un tournevis
dynamométrique)
Open
Close
13
14
18
15
19 16
17

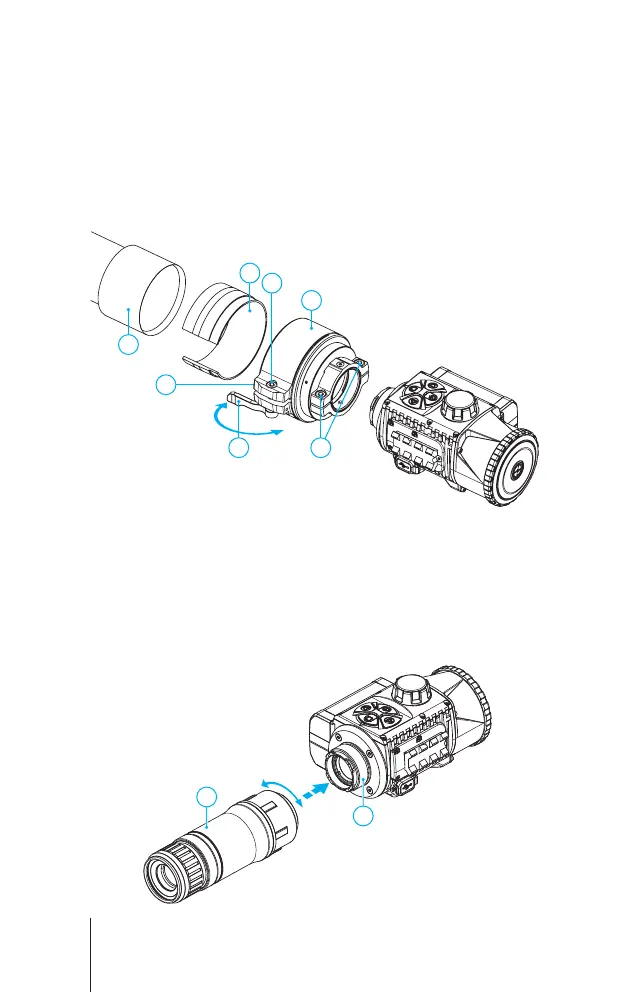

Installation d'un monoculaire sur un module d'imagerie thermique
Le monoculaire Pulsar 5x30 B (21) vous permet de transformer un module
d'imagerie thermique en un dispositif d'imagerie thermique d'observation avec
un grossissement de 5 fois.
• Alignez les encoches du monoculaire avec les fentes du support (20).
• Tournez le monoculaire dans le sens des aiguilles d’une montre pour le xer
sur le module d'imagerie thermique.
• Pour retirer le monoculaire, tournez-le dans le sens inverse des aiguilles
d’une montre et déconnectez-le du module d'imagerie thermique.
20
21
13
