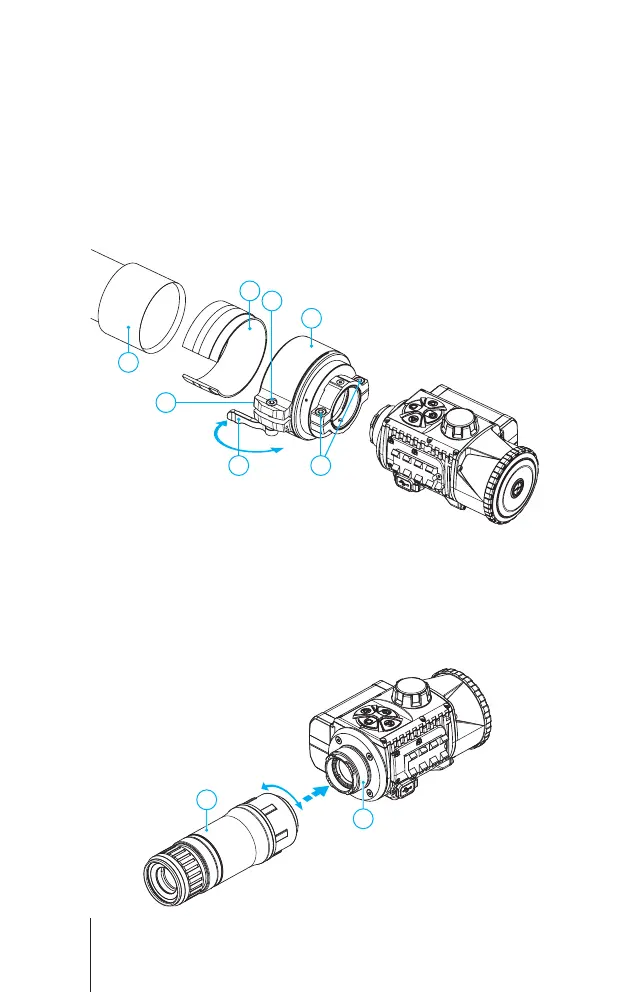

• Accendere il modulo di immagine termica premendo brevemente il pulsante
ON (9).
• Inclinando il modulo di imaging termico, allineare sul display il centro
dell'immagine con il centro dell'immagine del dispositivo ottico.
• Ruotando il modulo di immagine termica in senso orario o antiorario,
allineare i bordi superiore e inferiore del display parallelamente
all'orizzontale del dispositivo ottico.
• Dopo aver posizionato correttamente il modulo di immagine termica, serrare
le due viti (16) un poco per volta. La forza di serraggio non deve superare 7
N·m (può essere controllata con un cacciavite dinamometrico)
Open
Close
13
14
18
15
19 16
17
Installazione del monoculare sul modulo di imaging termico
Il monoculare Pulsar 5x30 B (21) consente di trasformare un modulo di
imaging termico in un dispositivo di imaging termico di osservazione con un
ingrandimento di 5 volte.
• Allineare le linguette sul monoculare con le fessure del supporto (20).
• Ruotare il monoculare in senso orario per ssarlo sul modulo di imaging termico.
• Per rimuovere il monoculare, bisogna ruotarlo in senso antiorario e
scollegarlo dal modulo di imaging termico.
20
21
37
