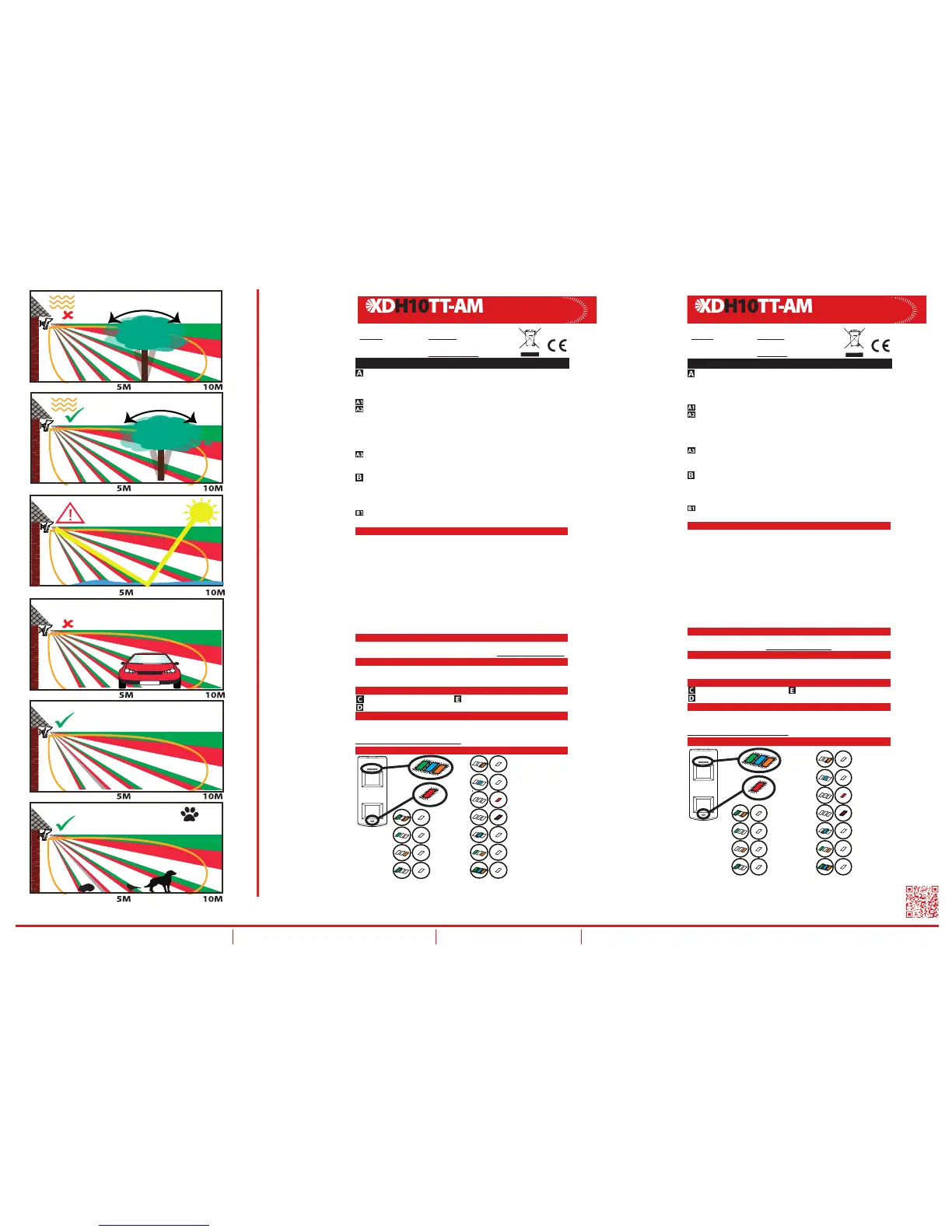

<6M
>6M
<10kg
0845 6434 999 (UK). +44(0)1709 535 225 customer.support@pyronix.com www.pyronix.com Pyronix Limited, Pyronix House, Braithwell Way, Hellaby, Rotherham, S66 8QY, UK
The following languages are available online via the QR code: Bulgarian, Czech, Danish, German, Greek, Spanish, Finnish, French, Croatian, Hungarian, Italian, Dutch, Norwegian, Polish, Portuguese, Romanian, Russian, Slovak, Slovenian, Serbian, Swedish
Tier-immuner Außenbereichsmelder (10 m) Huisdier-ongevoelige externe detector, 10 m
Umweltklasse IV
DEUTSCH
(Grafikverweise)
Technische Daten
Gewährleistung
Produkthinweis
Frequenzen
Optionales Zubehör
LEDs
Anti-Masking: Der XDH10TT-AM verwendet die patentierte
Anti-Masking-Technologie und erkennt, wenn ein oder beide PIR-Sensoren sowie
das Mikrowellenmodul abgedeckt werden.
Er erkennt Aluminiumfolie, Spray und sonstige auf oder vor dem Melder
platzierte Objekte, die das Sichtfeld des PIR- oder MW-Sensors abdecken sollen.
Der Maskierungsbereich ist von 0 m bis 1 m einstellbar.
Sobald etwas in den Bereich gelangt, beginnt die blaue LED als Hinweis
auf eine potentielle Störung zu blinken. Falls der Gegenstand nach 30
Sekunden wieder entfernt und die BLAUE Alarm-LED aktiviert wurde, wird der
Melder auf „normal“ zurückgesetzt. Sollte der Gegenstand nach 1 Minute
immer noch vorhanden sein, werden die Relais „MASK“ und „ALARM“
geöffnet, und die grüne und die orangefarbene LED leuchten durchgehend.
Um den Melder zurückzusetzen, muss der Gegenstand entfernt und ein
Gehtest durchgeführt werden.
Die Anti-Masking-Funktion kann deaktiviert werden, wenn das Bedienteil
scharfgeschaltet ist. Dazu muss der Anschluss RI mit einem Ausgang des
Bedienteils verbunden sein, der im ARMED-Zustand POSITIV ist. Ferner müssen
die Schalter 2 und 4 auf "OFF" gesetzt sein, um diese Funktion zu aktivieren.
Blocking: Diese Funktion gestattet das Detektieren von Hindernissen im
Abstand von 10 m oder weniger und wird benutzt, wenn das Bedienteil
unscharf ist. Bei aktivierter Funktion wird das Alarmrelais geöffnet und die
grüne und die orangefarbene LED werden aktiviert. Um den XD zurückzuset-
zen, muss ein Gehtest durchgeführt werden, damit die PIR- und MW-Sensoren
wieder aktiviert werden.
Um die Funktion zu aktivieren, müssen die Schalter 3 und 4 auf OFF
stehen und der Eingang RI muss mit einem Ausgang an der Steuerzentrale
verbunden werden, der NEGATIV bei DISARMED und POSITIV bei ARMED ist.
Gehäuse: 3 mm Polycarbonat, 0,4 mm HDPE im Linsenbereich
Linsen: 2x Linse 5 (UV-Kompensation)
Tri-Detection-Verfahren: 2 rauscharme Doppelelement-Passiv-IR-Sensoren und 1
Mikrowellen-Doppler-Einheit
Tri-Masking justierbar von 0 m bis 1 m; deckt alle drei Technologien ab
Empfindlichkeitseinstellungen: AUTO oder HIGH
AUTO oder HIGH: Digital
Detektionsgeschwindigkeit: 0,25 - 2,5m/s
Betriebsspannung: 9-16 V DC, 13,8 V DC nominal
Stromaufnahme: 24 mA bei 13,8 V DC ruhend
Relaisausgang: 3x SELV-Limits, 60 V DC, 50 mA (42,4 VAC Spitze)
Montagehöhe und Bereich: 1,8 m - 2,4 m = 10 m (Linse 5)
Tier-Immunität: 10 kg
Sabotageschalter: 12 V DC, 50 mA (vorn und hinten)
Lagertemperatur: -40°C bis +80°C
Betriebstemperatur: -30°C bis +70°C
Abmessungen und Gewicht: 188x77x84 mm, 0,3 kg
Emissionen EN55022 Klasse 2
Schutzart: IP55
Dieses Produkt wird mit unseren standardmäßigen Gewährleistungsbedingungen verkauft
und hat eine 5-jährige Gewährleistung hinsichtlich Fertigungsmängeln (Linse ausgenom-
men). Weitergehende Informationen hierzu finden Sie unter: www.pyronix.com/warranty
In der Europäischen Gemeinschaft verkaufte Elektroartikel sollten am Ende ihrer
Nutzungsdauer nicht im Hausmüll entsorgt werden, sondern bei den dafür vorgesehenen
Annahmestellen abgegeben werden. Informieren Sie sich bei der zuständigen Behörde
über die Recyclingmöglichkeiten in Ihrem Land.
Einstellbare Linsenmasken XD-WANDHALTERUNG + XD-45D-ADAPTER
XD-FIXHALTERUNG + Feste Linsenmaske
Dieses Produkt nutzt ein europäisches nicht-harmonisiertes Frequenzband (siehe
Frequenztabelle oben). Hiermit erklärt Pyronix, dass der Melder XDH10TT-AM den
wesentlichen Anforderungen und sonstigen relevanten Vorschriften der Richtlinie
1999/5/EC entspricht. Die Konformitätserklärung finden Sie unter:
www.pyronix.com/product-compliance.php
9,9 GHz:
AT BE CH CY CZ DK FI
FR GR HR HU IE IS IT
LT MT NL PL SI TR
10.525 GHz
BE CH CY DK HU IE IS
IT MT NL NO SE SI
10.587 GHz (nur GB)
Einschalten
Oberer PIR
aktiviert
Mikrowelle
aktiviert
Alarm
Unterer PIR
aktiviert
Selbsttest unterer
PIR fehlgeschlagen
Maskierungsverarbeitung
Maskiert/Blockiert
Geringe Spannung
Selbsttest
oberer PIR
fehlgeschlagen
Mikrowellen-Selbsttest
fehlgeschlagen
Milieuklasse IV
NEDERLANDS
(Diagramverwijzingen)
Technische specificatie
Garantie
Waarschuwingsinformatie voor dit product
Optionele accessoires
Frequentie
LED's
Anti-maskering: De XDH10TT-AM maakt gebruik van gepatenteerde
anti-maskeringstechnologie om te detecteren wanneer een of beide
PIR-detectoren en de microgolf-module worden gemaskeerd.
De detector detecteert aluminiumfolie, spray en elk obstakel dat op of voor
de detector wordt geplaatst met als doel het beeldveld van de PIR- of
MW-sensoren te belemmeren.
Het maskeergebied kan van 0 tot 1 m worden aangepast.
Bij betreding van het maskeergebied begint de blauwe LED te knipperen, om
aan te geven dat het gebied mogelijk gevaar loopt. Als het obstakel binnen 30
seconden wordt weggenomen en de BLAUWE alarm-LED is geactiveerd, wordt
de normale stand van de detector hersteld. Als het obstakel na 1 minuut nog
steeds aanwezig is, worden het MASKER- en ALARM-relais geopend en worden
de groene en oranje LED geactiveerd. Als u de detector opnieuw wilt
instellen, moet u het obstakel wegnemen en een looptest uitvoeren.
De antimaskering kan worden uitgeschakeld wanneer het paneel wordt
ingeschakeld. Hiervoor moet de RI-terminal worden aangesloten op een
output van het paneel die POSITIEF is indien GEACTIVEERD. Als u deze functie
wilt inschakelen, moeten schakelaar 2 en 4 bovendien worden UITGESCHAKELD.
Blokkering: Met deze functie kunnen op een afstand van 10 m of minder
obstakels worden gedetecteerd wanneer het paneel is gedeactiveerd.
Wanneer er de blokkeringsfunctie actief is, wordt het alarmrelais geopend en
worden de groene en oranje LED geactiveerd. Als u de blokkering opnieuw
wilt instellen, moet de XD een looptest doorlopen om beide PIR's en de
MW-sensoren te activeren.
Als u de functie wilt inschakelen, moeten schakelaar 3 en 4 UIT staan en
moet de RI-input worden aangesloten op een output op het bedieningspaneel
die NEGATIEF is indien GEDEACTIVEERD en POSITIEF indien GEACTIVEERD.
Behuizing: 3 mm polycarbonaat, 0,4 mm HDPE in lensgebied
Lenzen: 2 x Lens 5 (UV-compensatie)
Drievoudige detectiemethode: 2 lage-ruis passieve infraroodsensoren met dubbel
element en een doppler-unit met microgolven
Aanpasbare drievoudige maskering: van 0 m tot 1 m. Omvat alle drie de technologieën.
Selecteerbare gevoeligheid: Digitaal
Detectiesnelheid: 0,25 - 2,5 m/s
Bedrijfsspanning: 9-16 V gelijkstroom, 13,8 V gelijkstroom typisch
Stroomverbruik: 24 mA bij 13,8 V gelijkstroom in rust
Relaisoutput: 3 x SELV-limieten, 60 V gelijkstroom 50 mA (piek 42,4 V wisselstroom)
Montagehoogte en bereik: 1,8 m – 2,4 m = 10 m (lens 5)
Ongevoeligheid voor huisdieren: 10kg
Sabotageschakelaar: 12 V gelijkstroom 50 mA zowel voor als achter
Opslagtemperatuur: -40°C tot +80°C
Bedrijfstemperatuur: -30°C tot +70°C
Afmetingen en gewicht: 188 x 77 x 84 mm, 0,3 kg
Emissies: EN55022 klasse 2.
IP-normering: IP55
Dit product wordt verkocht onder onze standaardgarantievoorwaarden en heeft
gedurende een periode van vijf jaar een garantie op fabricagefouten (exclusief lens).
Voor meer informatie gaat u naar: www.pyronix.com/warranty
Elektrische producten die binnen die Europese Unie worden verkocht, mogen aan het
einde van hun levensduur niet worden weggegooid bij het huishoudelijk afval. Lever ze
indien mogelijk in bij een locatie voor recycling. Informeer bij uw lokale instantie naar
de recyclingmogelijkheden in uw land.
Instelbare lensmaskers XD-WALLBRACKET + XD-45D-ADAPTER
XD-FIXEDBRACKET + vast lensmasker
Dit product werkt op een Europese niet-geharmoniseerde frequentieband (zie de
frequentietabel boven aan deze kolom). Hierbij verklaart Pyronix dat deze
XDH10TT-AM voldoet aan de fundamentele vereisten en andere relevante bepalingen
van Richtlijn 1999/5/EC. De conformiteitverklaring is te vinden op
www.pyronix.com/product-compliance.php
9,9 GHz:
AT BE CH CY CZ DK FI
FR GR HR HU IE IS IT
LT MT NL PL SI TR
10,525 GHz
BE CH CY DK HU IE IS
IT MT NL NO SE SI
10,587 GHz (alleen GB)
Inschakelen
Bovenste PIR
geactiveerd
Microgolven
geactiveerd
Alarm
Onderste PIR
geactiveerd
Zelftest onderste
PIR mislukt
Maskerverwerking
Gemaskeerd/
geblokkeerd
Laagspanning
Zelftest bovenste
PIR mislukt
Zelftest
microgolf
mislukt
