Qlima PH534 Operating Manua

79

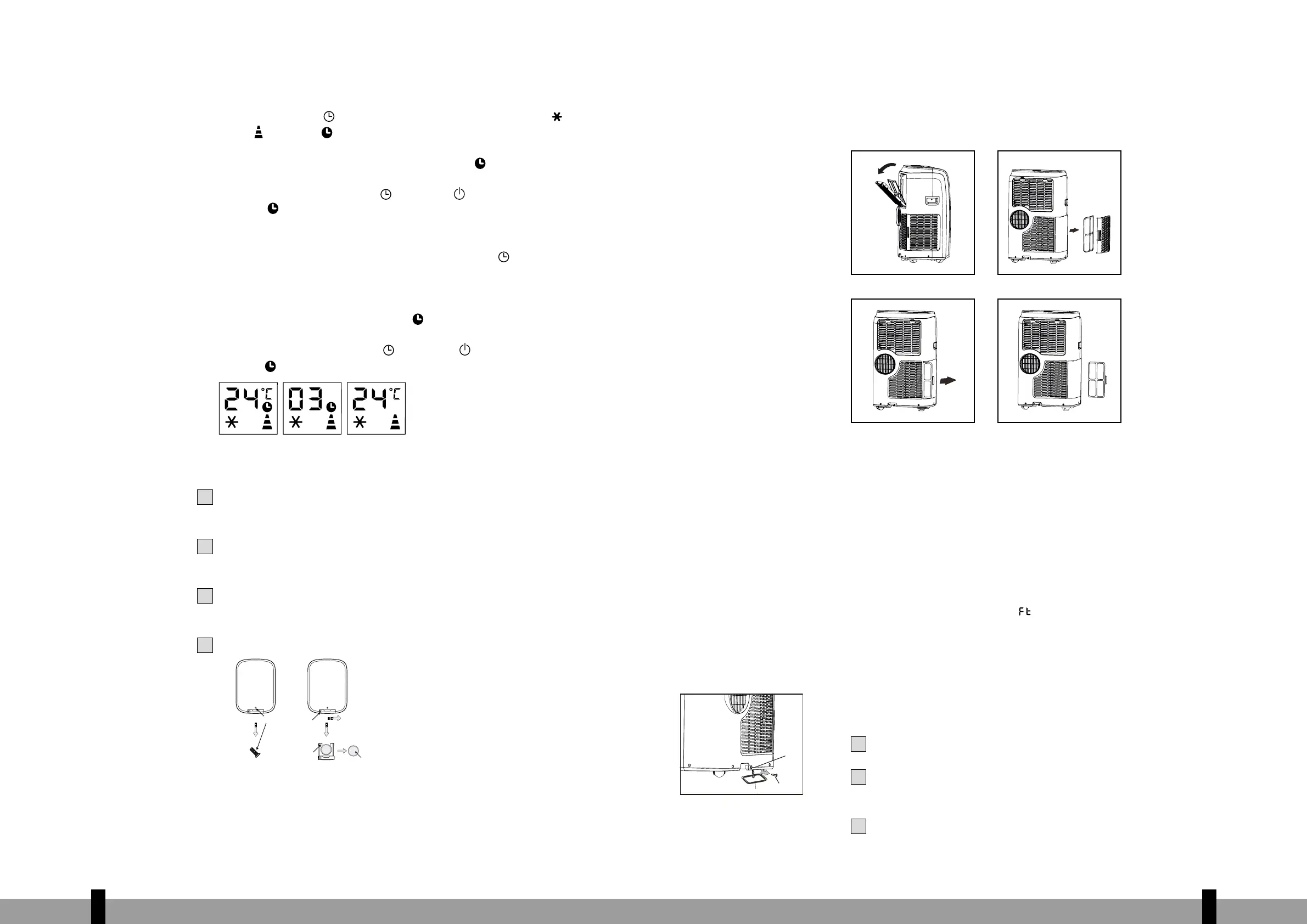

Il filtro dell’evaporatore può essere estratto come in Fig. 28.
I filtri del condensatore sono due pezzi.
Fase 1: Estrarre un filtro come in Fig. 29.
Fase 2: Estrarre l’altro filtro come in Fig. 30-31.
Fig. 28 Fig. 29
Fig. 30 Fig. 31
Utilizzare un aspirapolvere per rimuovere gli accumuli di polvere dal filtro. Se è
molto sporco, immergerlo in acqua calda e risciacquare per un certo numero di
volte. L’acqua non deve mai essere più calda di 40°C (104°F). Dopo il lavaggio,
lasciar asciugare il filtro, quindi fissare la griglia di aspirazione all’apparecchio.
G METODO DI SCARICO DELL’ACQUA
Quando vi è un eccesso di acqua di condensa all’interno dell’unità, l’apparecchio
smette di funzionare e mostra ”
” (SERBATOIO PIENO come menzionato in
AUTODIAGNOSI).
Questo indica che la condensa deve essere scaricata utilizzando le seguenti
procedure:
Scarico manuale (fig.24)
L’acqua può richiedere di essere scaricata in aree con umidità elevata
1
Scollegare l’apparecchio dalla fonte di alimentazione.
2
Mettere una vaschetta di svuotamento sotto al tappo del foro di scarico.
Vedere lo schema.
3
Staccare il tappo del foro di scarico inferiore.
Fig. 24
Uscita di
scarico
Tappo di scarico
Vaschetta di scarico
Programmare l’avviamento
• Accendere l’apparecchio, scegliere la modalità che si desidera utilizzare per esem-
pio raffreddamento, 24° C, velocità ventola alta. Spegnere l’apparecchio.
• Premere il pulsante
, lo schermo visualizzerà 1-24 ore e il simbolo , il sim-
bolo
e il simbolo lampeggiano insieme. (Fig. 3)
• Premere più volte fino a visualizzare il tempo corrispondente. Attendere circa
5 secondi, il timer sarà attivo, quindi solo il simbolo
viene visualizzato sullo
schermo. (Fig. 4)
• Premere nuovamente il pulsante
o il pulsante
, il timer verrà annullato e il
simbolo
scompare dallo schermo.
Programmare lo spegnimento
• Quando l’apparecchio è in funzione, premere il pulsante
,
lo schermo visua-
lizza l’ora, e numerosi simboli lampeggiano insieme. (Fig. 5)
• Premere più volte fino a visualizzare il tempo corrispondente. Attendere circa 5
secondi, il
timer sarà attivo. Quindi solo il simbolo
viene visualizzato sullo schermo. (Fig.
6)
• Premere nuovamente il pulsante
o il pulsante
il timer verrà annullato e il
simbolo
scompare dallo schermo.
Fig. 5 Fig. 6 Fig. 7
Sostituzione della Batteria
Per sostituire la batteria, attenersi alla procedura riportata di seguito:
1
Utilizzare un cacciavite per rimuovere la vite che fissa il coperchio della
batteria;
2
Spingere il dispositivo di chiusura sul lato destro ed estrarre il coperchio della
batteria;
3
Sostituire la batteria e far scorrere il coperchio della batteria nel
telecomando;
4
Rimettere la vite che fissa la copertura della batteria
Telecommande
Coperchio della
batteria
Batteria
(type: CR2025
Vite
Premere il dispositivo di chiusura
verso destra
Estrarre il coperchio
Dispositivo
di chiusura
del coperchio
della batteria
F PULIRE I FILTRI DELL’ARIA
Per mantenere l’apparecchio funzionante in modo efficiente, è necessario pulire il filtro
ogni
settimana di funzionamento.
78
>>

Qlima PH534 Specifications

General

Type	Monobloc mobile air conditioner
Noise level	65 dB
Compressor type	Rotary
Airflow (high speed)	330 m³/h
Refrigerating medium	R290
Adjustable thermostat	Yes
Cooling capacity (max)	- BTU/h
Dehumidifying capacity	4.5 l/h
Air conditioner functions	Cooling, Dehumidifying, Heating
Refrigerating medium weight	260 g
Suitable for room volume up to	105 m³
Cooling capacity in watts (max)	3200 W
Heating capacity in watts (max)	2900 W
Heating capacity in watts (nominal)	- W
Cooling energy efficiency (EER, W/W)	2.6
Heating energy efficiency (COP, W/W)	2700
Current	8.4 A
AC input voltage	220-240 V
AC input frequency	50 Hz
Energy efficiency class (cooling)	A
Energy efficiency class (heating)	A+
Annual energy consumption (cooling)	- kWh
Hourly energy consumption (cooling)	1.2 kWh
Hourly energy consumption (heating)	1 kWh
Product color	White

Weight and Dimensions

Depth	350 mm
Width	435 mm
Height	715 mm
Weight	31000 g
