Qlima PH534 Operating Manua

129128
y
129
B) Plošča z eno odprtino
C) Plošča brez odprtine (morda ni dostavljena)
D) Vijak za zaklenitev kompleta okna na mestu
2
Sestavljanje:
Trak plošče C potisnite v ploščo A in velikost prilagodite širini okna. Velikosti oken
so različne. Pri prilagajanju širini okna morate med merjenjem poskrbeti, da
bo sklop kompleta za okno brez vrzeli in/ali zračnih žepkov.
3
Vijak zaklenite v odprtine, ki ustrezajo širini, ki je potrebna za vaše okno, da
zagotovite odsotnost vrzeli ali zračnih žepov v sklopu kompleta za okno po
namestitvi.

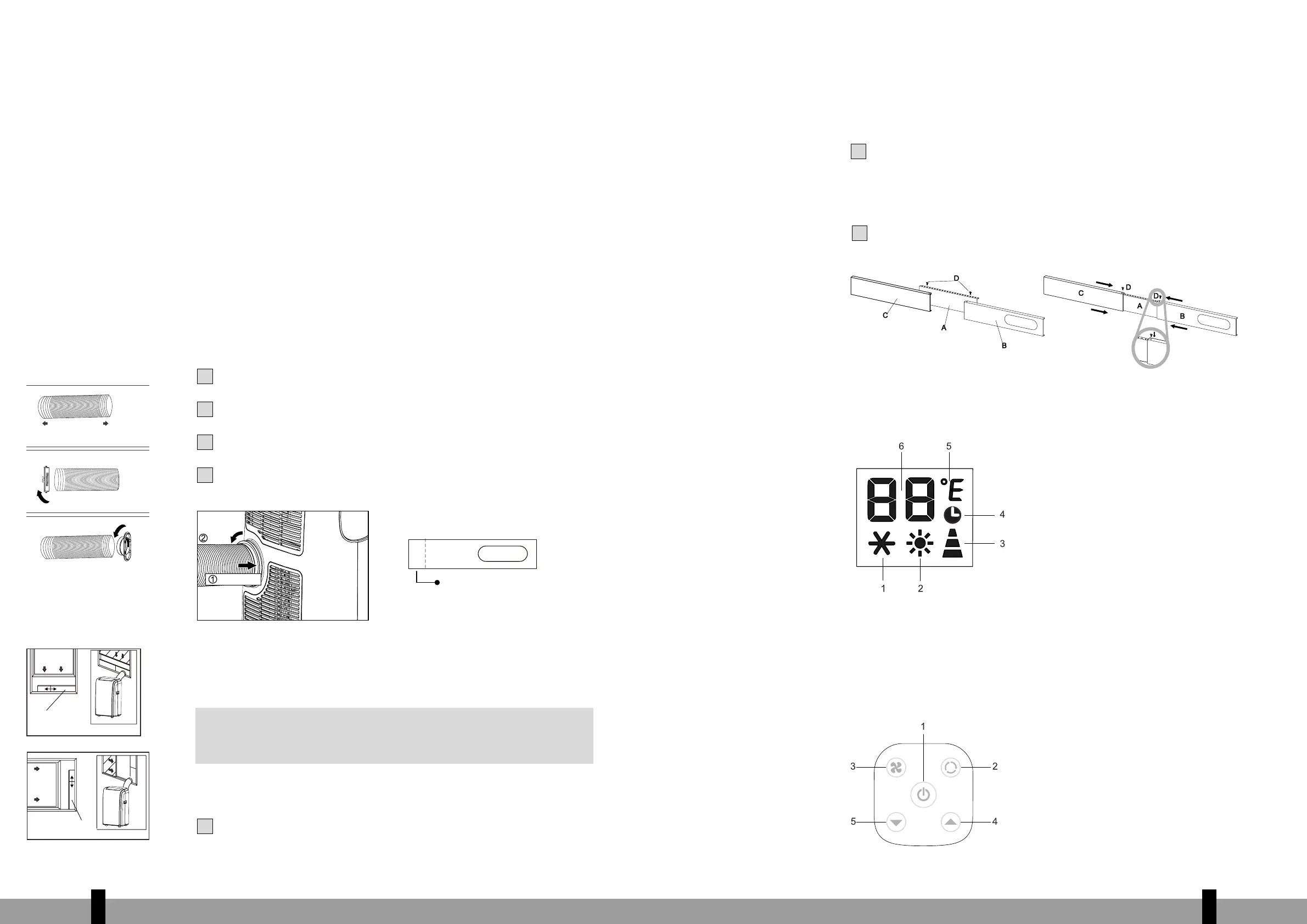

D OPIS PRIKAZOVALNEGA ZASLONA
1. Simbol HLAJENJE
2. Simbol GRETJE*
3. Kazalnik hitrosti VENTILATORJA
4. Simbol ČASOVNIKA
5. Simbol za temperaturo
6. Indikator temperature
* pomeni, da imajo to funkcijo samo modeli s toplotno črpalko.
UPRAVLJANJE IZ UPRAVLJALNE PLOŠČE
Upravljalna plošča je na vrhu naprave in vam omogoča upravljati delne
funkcije brez daljinskega upravljalnika, vendar pa za izkoristek polnega
potenciala potrebujete daljinski upravljalnik.
Gumb za VKLOP/IZKLOP
2 Gumb NAČIN
3 Gumb VENTILATOR
4 Gumb POVIŠAJ
5 Gumb ZMANJŠAJ
površinah bodite previdni. Pri premikanju enote po lesenih tleh bodite previdni
in zaščitite tla. Enote ne poskušajte premikati čez predmete.
• Enota mora biti nameščena, tako da bo v dosegu ozemljene vtičnice z ustreznimi
nazivnimi lastnostmi.
• Okoli zračnega vhoda ali izhoda enote nikoli ne namestite kakršnih koli ovir.
• Pustite vsaj 45 cm prostora stran od stene za učinkovito klimatizacijo zraka.
• Cev se lahko podaljša, vendar je najbolje, da se dolžino ohrani na minimalni
potrebni. Poleg tega poskrbite, da cev ne bo imela nobenih ostrih upogibov ali
pobešenih mest.
NAVODILA ZA NAMESTITEV
IZPUŠČANJE VROČIH ZRAKOV
V hladilnem načinu mora biti naprava postavljena v bližino okna ali odprtine,
tako da se lahko topli izpušni zrak odvaja ven.
Enoto najprej namestite na ploska tla in poskrbite, da bo okoli enote
vsaj 12" (30 cm) praznega prostora in bo v bližini električnega vira z enim
tokokrogom.
1
Podaljšajte katero koli stran cevi {sl.1 ) in privijte vhod cevi (sl.2).
2
Razširite drugo stran cevi in jo privijte na ohišje cevi (sl.3).
3
Cev namestite v enoto (sl.4).
4
Izhod cevi pritrdite na drsni komplet za okno in ga zatesnite. (Sl. 5 in 6).
Zakleni
Potisnite gor
Izrežite na nasprot-
ni strani od luknje.
Sl. 4
Drsni komplet za okno je bil oblikovan tako, da je primeren za večino
standardnih navpičnih in vodoravnih okenskih aplikacij, vendar pa boste pri
določenih vrstah okna morda morali spremeniti nekatere vidike postopka
namestitve. Drsni komplet okna lahko pritrdite z vijaki.
G
Če je odprtina okna manjša od minimalne dolžine kompleta drsnika za
okno, izrežite konec, ki je brez držala, tako da se bo element prilegal
odprtini okna. Nikoli ne izrežite odprtine v kompletu drsnika za okno.
NAMESTITEV DRSNEGA KOMPLETA ZA OKNO
1
Deli:
A) Plošča
Sl. 1
Sl. 2
Sl. 3
Sl. 5
Sl. 6
Navpično
okno
Drsnik za okno
Vodoravno
okno
Drsnik za okno
y
128

Qlima PH534 Specifications

General

Type	Monobloc mobile air conditioner
Noise level	65 dB
Compressor type	Rotary
Airflow (high speed)	330 m³/h
Refrigerating medium	R290
Adjustable thermostat	Yes
Cooling capacity (max)	- BTU/h
Dehumidifying capacity	4.5 l/h
Air conditioner functions	Cooling, Dehumidifying, Heating
Refrigerating medium weight	260 g
Suitable for room volume up to	105 m³
Cooling capacity in watts (max)	3200 W
Heating capacity in watts (max)	2900 W
Heating capacity in watts (nominal)	- W
Cooling energy efficiency (EER, W/W)	2.6
Heating energy efficiency (COP, W/W)	2700
Current	8.4 A
AC input voltage	220-240 V
AC input frequency	50 Hz
Energy efficiency class (cooling)	A
Energy efficiency class (heating)	A+
Annual energy consumption (cooling)	- kWh
Hourly energy consumption (cooling)	1.2 kWh
Hourly energy consumption (heating)	1 kWh
Product color	White

Weight and Dimensions

Depth	350 mm
Width	435 mm
Height	715 mm
Weight	31000 g
