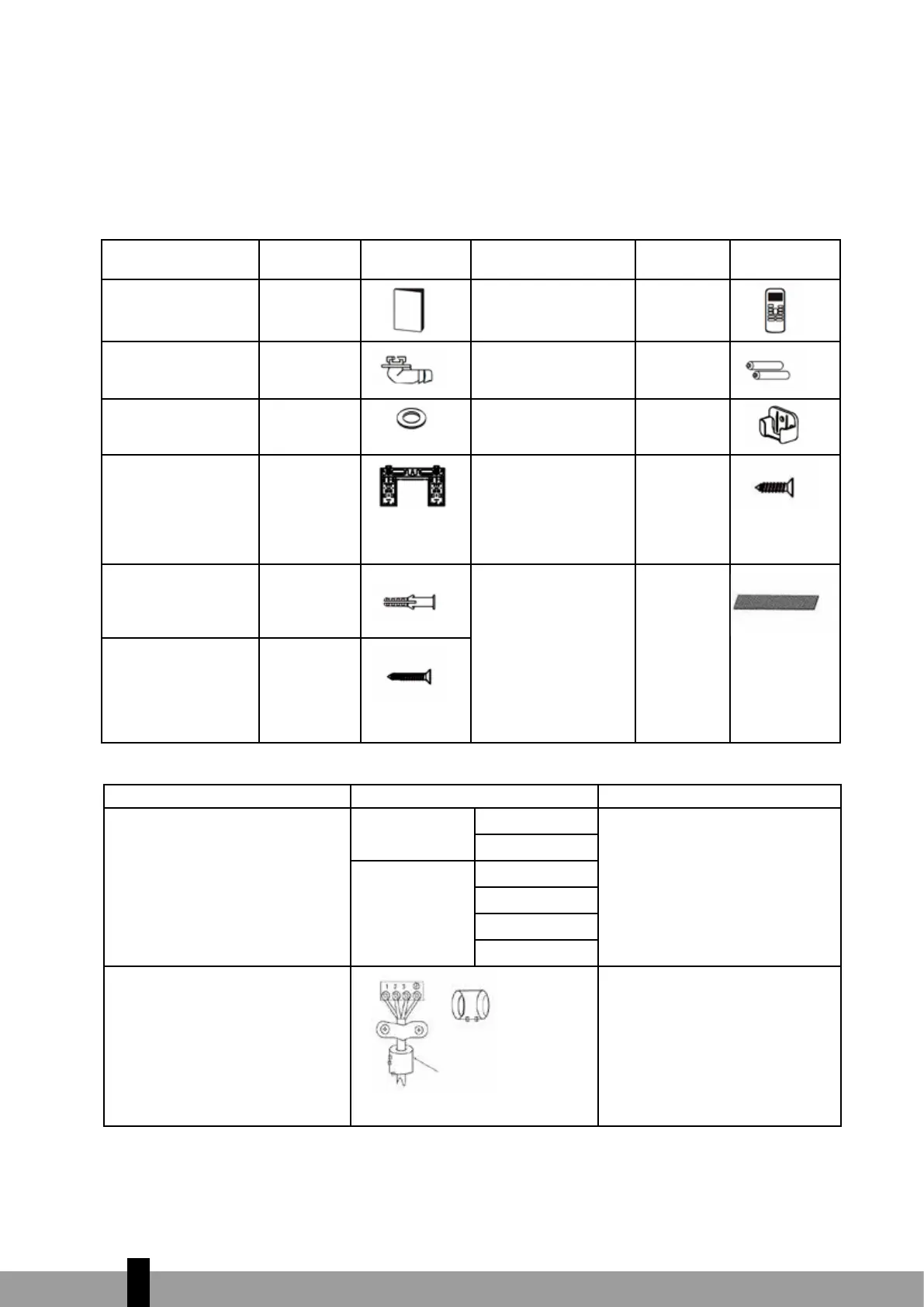

ZUBEHÖR
Die Klimaanlage wird mit folgenden Zubehörteilen geliefert. Nutzen Sie alle Installations- und
Zubehörteile zur Installation der Klimaanlage. Eine unsachgemäße Installation kann zu einem Wasserleck,
einem Stromschlag, einem Brand oder einem Ausfall des Geräts führen. Die Gegenstände sind nicht mit
der Klimaanlage mitgeliefert und müssen separat erworben werden.
Bezeichnung des
Zubehörteils
Anzahl (St.) Design Bezeichnung des
Zubehörteils
Anzahl (St.) Design
Anleitung 2~3
Fernbedienung 1
Ablaufverbindungsstück
(für Kühl- und Heizungs-
modelle)
1 Batterie 2
Dichtung (für
Kühl- und Heizungs-
modelle)
1 Halterung Fern-
bedienung (optional)
1
Montageplatte 1 Befestigungsschraube
für Fernbedienungs-
halterung (optional)
2
Verankerung 5~8
(abhängig
vom Modell)
Kleiner Filter
(Muss bei der Instal-
lation des Geräts durch
einen zugelassenen
Techniker an der
Rückseite des Haupt-
luftfilters angebracht
werden)
1~2
(abhängig
vom Modell)
Befestigungsschraube
für Montageplatte
5~8
(abhängig
vom Modell)
Name Design Anzahl (St.)
Baugruppe Anschlussleitung Flüssigkeitsseite Φ6,35 (1/4“) Teile, die Sie separat erwerben
müssen. Wenden Sie sich hinsicht-
lich der richtigen Leitungsgröße
des erworbenen Geräts an den
Händler.
Φ9,52 (3/8“)
Gasseite Φ9,52 (3/8“)
Φ12,7 (1/2“)
Φ16 (5/8“)
Φ19 (3/4“)
Magnetring und Riemen
(falls mitgeliefert, siehe Verdraht-
ungsdiagramm zur Installation des
Verbindungskabels.)
Variiert je nach Modell
2
Ziehen Sie den Riemen
durch die Öffnung des
Magnetrings, um ihn
am Kabel zu befestigen
