FORSIGTIG
Hvis der er behov for ophængt installation, bør installationsbeslaget være i overensstemmelse
med alle tekniske krav.
Installationsvæggen skal være stærk nok, eller der skal træffes foranstaltninger til at styrke den.
Forbindelsen mellem beslag og væg samt beslag og klimaanlæg skal være fast, stabil og pålidelig.
I tilfælde af tvivl eller usikkerhed, må du ikke forsøge at installere enheden. Søg hjælp fra en
faglært tekniker.

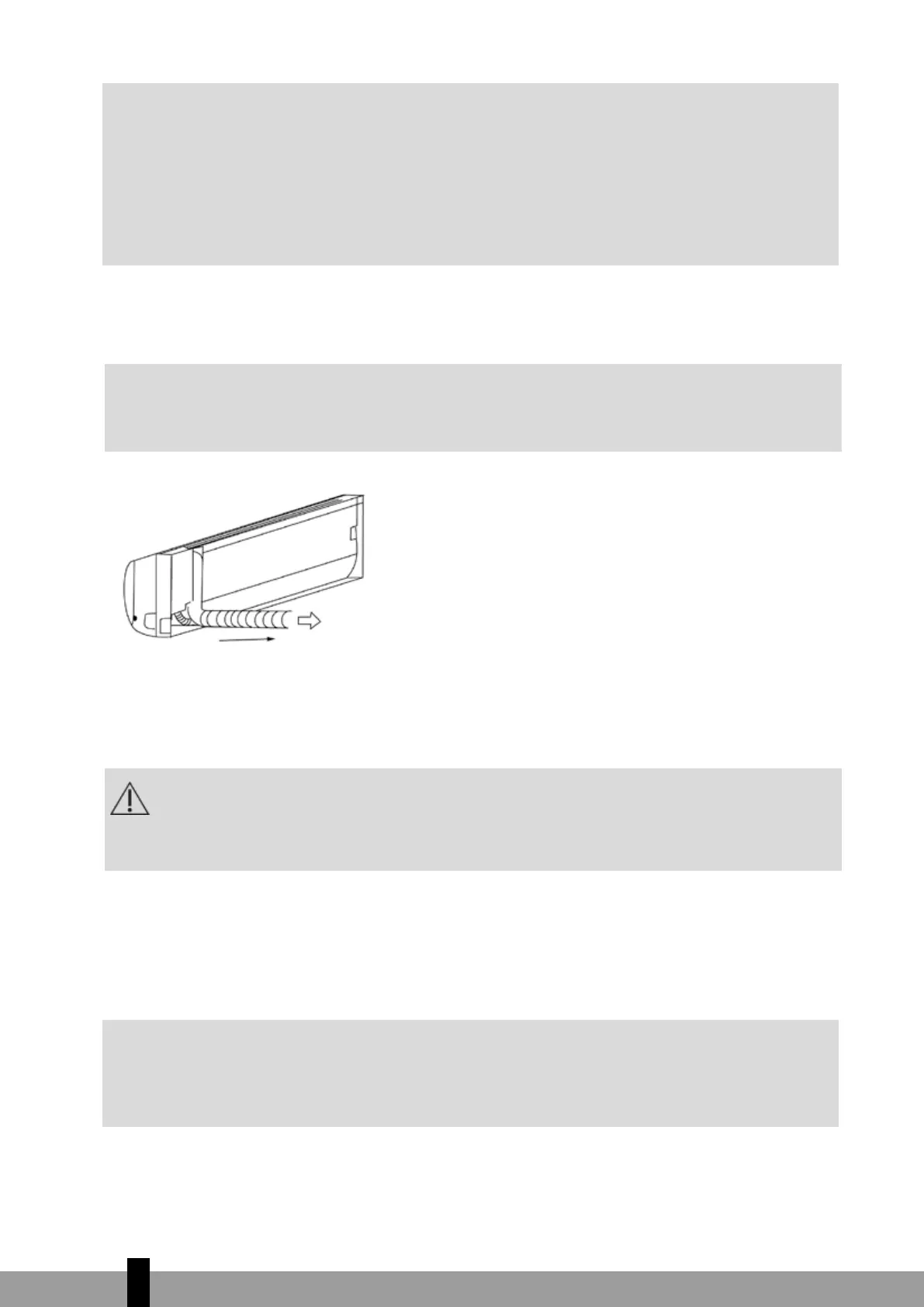

5. MULIGHED FOR AT INSTALLERE RØRENE FRA INDENDØRSENHEDEN TIL
UDENDØRSENHEDEN.
G
BEMÆRKNING VEDR. RØRVINKEL
Kølevæskerør kan forlade indendørsenheden fra venstre bagside (når du kigger på bagsiden af
enheden)
6. MONTERING AF INSTALLATIONSPLADEN OG TILFØRSEL AF RØRLEDNING.
6.1 Montering af installationspladen på indendørsenheden.
ADVARSEL!
Brug en rørdetektor til at registrere elektriske ledninger og rør i væggen, før du borer de
nødvendige huller, for at forhindre unødvendig skade på væggen eller farlige situationer.
a. Monter installationspladen vandret på strukturelle dele af væggen med plads omkring installati-
onspladen. Se figur 8.
b. Hvis væggen er fremstillet af mursten, beton eller lignende, skal du bore otte (8) 5mm diameter hul-
ler i væggen. Indsæt klips til fastgørelse for passende monteringsskruer .
c. Fastgør installationspladen på væggen med otte (8) "A"-skruer .
G
BEMÆRKNING
Monter monteringspladen og bor hullerne i væggen svarende til væggens materiale og
monteringspunkterne på den pågældende monteringsplade (dimensionerne er i "mm",
medmindre andet er angivet).
