6.2 Putkituksen, kondensaatioletkun ja kaapelin läpivedon poraaminen

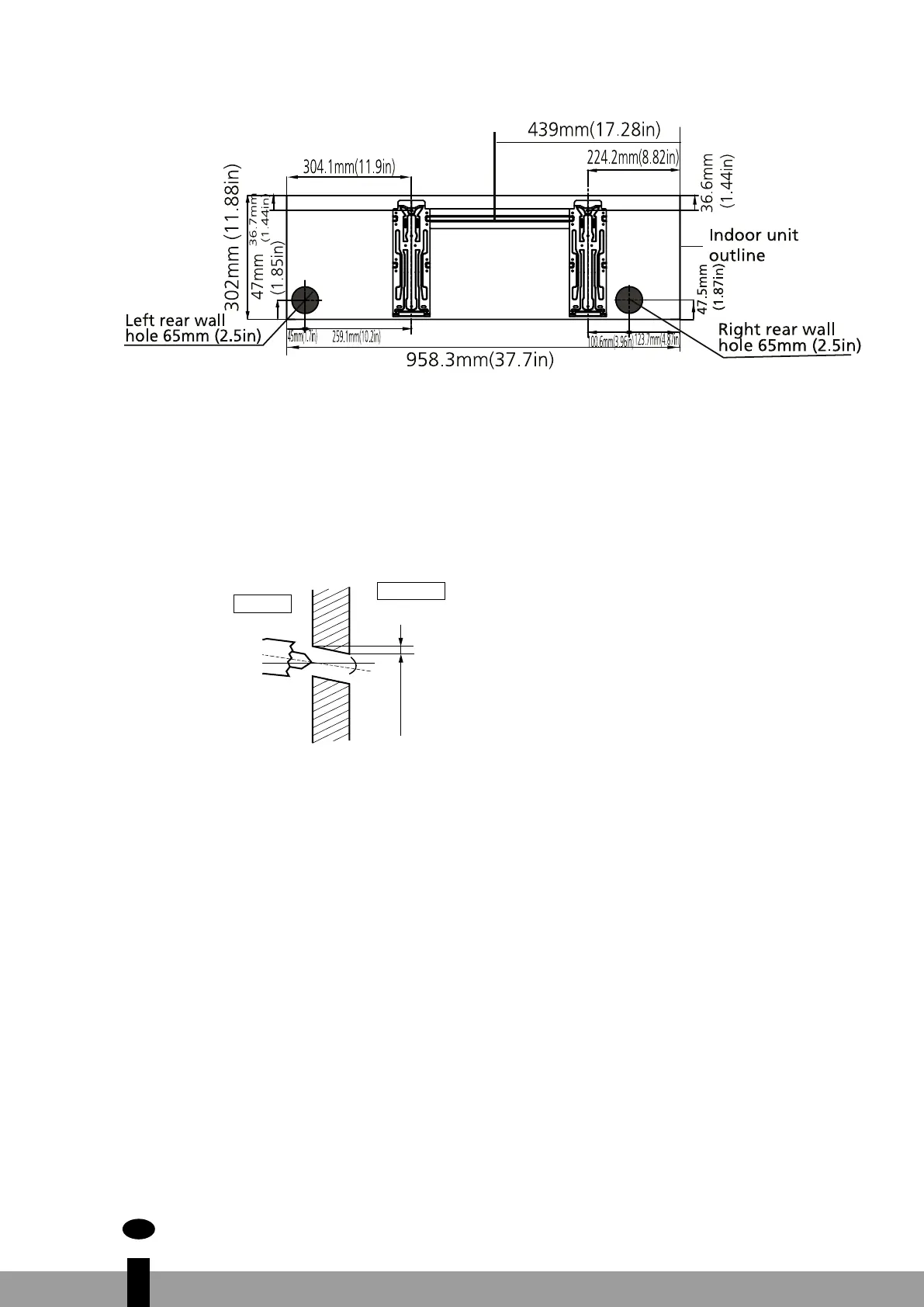

a. Määritä reikien paikat kuvassa 9 esitetyn kaavion mukaan. Poraa yksi (1) reikä kallistuen hieman
alaspäin ulkopuolella. Tämä estää veden pääsyn sisään (kuva 10).
b. Käytä aina seinäläpivientiä, kun poraat metalliristikkoa, metallilevyä tai vastaavaa.
Seinä
Sisä
Ulko
Kuva 10
≥5°
5 - 7 mm
100 mm kohti
7. KYLMÄAINEPUTKIEN LIITÄNTÄ
7.1 Kylmäaineputkien liittäminen ja irrottaminen
TARVITTAVAT TYÖKALUT
- Tarvitset seuraavat työkalut suorittaaksesi tämän asennustyön oikein:
1 jakoavain, 19 mm
1 jakoavain, 22 mm / 24 mm
1 jakoavain, 24 mm / 27 mm
1 kuusiokoloavain, 5 mm
1 ristipääruuvimeisseli
1 vuodontunnistusspray tai saippuavaahtoa (vesi-pesuaineseos)
TÄRKEITÄ TIETOJA
• Noudata yksityiskohtaisia ohjeita kylmäaineputkien liittämisestä sisä- ja ulkoyksikköön. Voimme vain
tarjota takuun, jos johdot on asennettu oikein ohjeissa kuvatulla tavalla.
