Monte el altavoz en el soporte

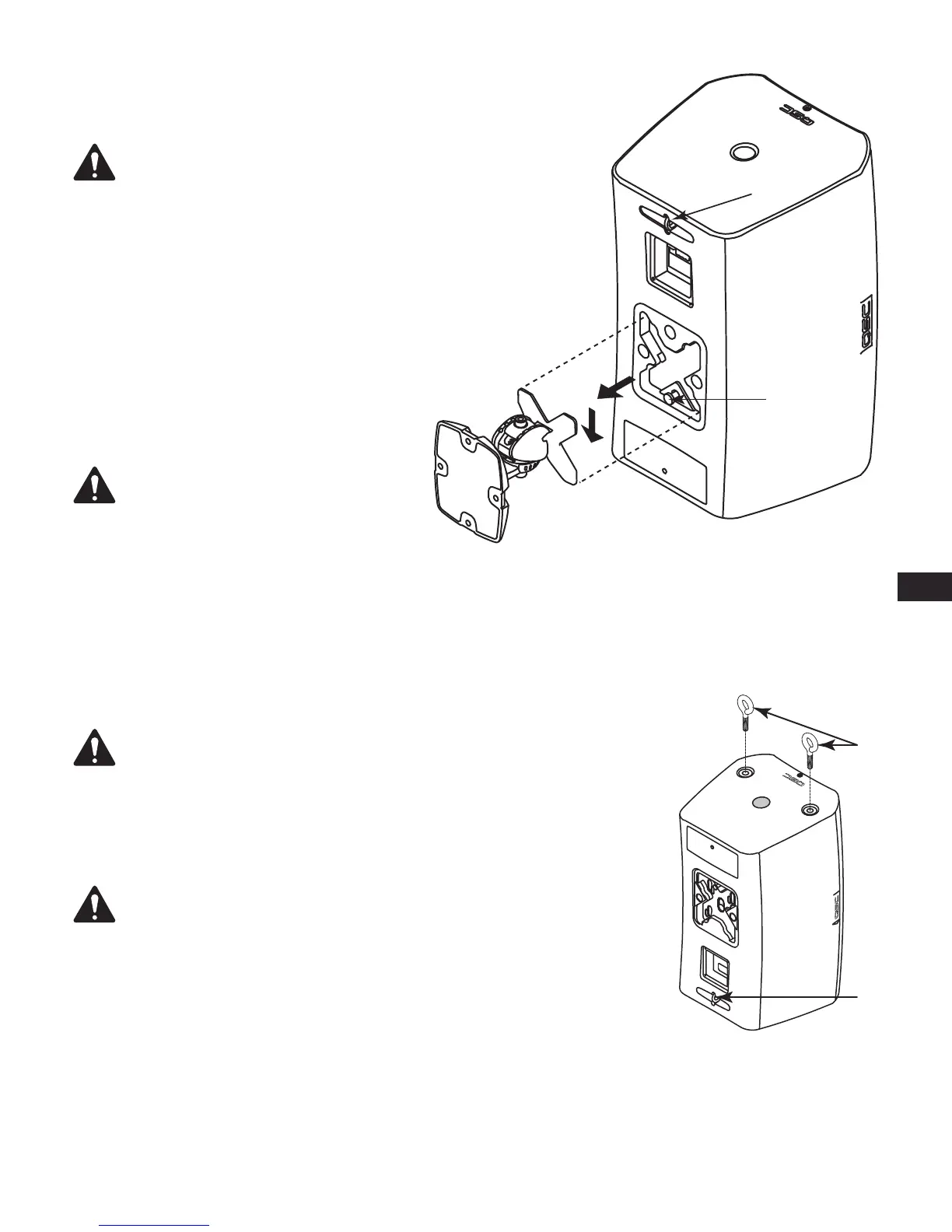

Consulte Figure 6.
NOTA:
El altavoz puede colocarse en el
montaje en CUALQUIER dirección (hacia arriba,
hacia abajo, a la izquierda, a la derecha).
1. Alinee la ranura “X” con el soporte X-Mount™ y empuje el
altavoz en el soporte. (1)
2. Una vez asentado, baje el altavoz para fi jarlo en el soporte. (2)
3. (Opcional) Retire la lengüeta de seguridad y consérvela
(3); extráigala recto hacia fuera. Para retirar el altavoz,
vuelva a colocar la lengüeta de seguridad, presione hacia
dentro y luego retire el altavoz.
Conecte una brida de seguridad
(no suministrada)
AVISO!:
NO conecte la brida al soporte de
montaje ni a los tornillos que sujetan el soporte
de montaje.
1. Se recomienda conectar una brida de seguridad desde el
anillo de seguridad (4) en la parte posterior del altavoz a un
punto en la pared que estructuralmente pueda soportar el
peso del altavoz en el caso de que este se caiga.
Cuelgue el altavoz
Consulte Figure 7.
AVISO!:
Cuelgue el altavoz de acuerdo con los códigos y reglamentos locales de la
construcción. Utilice un contratista que cuente con licencia o un ingeniero profesional. QSC
Audio Products no es responsable de los daños derivados de la instalación, suspensión o
cableado negligentes del altavoz.
Los altavoces AcousticDesign (modelos AD-S8T, AD-S10T y AD-S12) pueden colgarse usando el punto de
pretensado y los pernos de anilla M10 que se instalan en la base de las cajas.
NOTA:
Colgar la caja del woofer con la cara lateral hacia arriba hace que el HF quede más
cerca del oyente, y ayuda a mejorar la respuesta de los bajos cuando se acopla contra los
planos del techo y la pared.
1. Retire los dos tapones M10 (no se muestran) de la base de la caja del altavoz.
2. Instale dos (2) pernos de anilla M10-1,5 (kit M10 auxiliar-C) en los puntos de intalación M10 en la base
de la caja del altavoz.
3. Conecte un cable adecuado a la anilla de seguridad de la brida (3) para el punto de pretensado.
Instale el altavoz con el soporte de horquilla
Además de los métodos de montaje descritos anteriormente, puede instalar el altavoz con el kit de montaje en horquilla opcional. Consulte las
instrucciones suministradas con el kit de la horquilla. Consulte las “Especifi caciones” en la página 12 para obtener más información.
— Figure 6 —
3
1
2
4
