QSC AcousticDesign AD-S6T User Manual

3
DE
TD-000329-00-C
Einstellen des Transformator-Stufenwahlschalters
Siehe Abbildung 1.
1. Führen Sie einen 4-mm-Flachschraubendreher in die
Öffnung des Transformator-Stufenwahlschalters ein und
stecken Sie ihn in den Schlitz zum Drehen des Schalters.
2. Bei einer vollen Umdrehung im Uhrzeigersinn befi ndet sich
der Transformator in der 8--Umgehungsstellung.
AD-S10T
AD-S6T, AD-S8T
Montage der Lautsprecher
Einbau der X-Mount™ Halterung
Siehe Abbildung 4.
WARNING!: Montieren Sie das System nach
den örtlichen Bauvorschriften. Engagieren Sie
einen lizenzierten Auftragsnehmer oder einen
fachkundigen Techniker. QSC Audio Products
ist für keine Schäden verantwortlich, die auf
eine fahrlässige Montage von Halterungen
oder Lautsprechern zurückzuführen sind.
1. Montieren Sie den Lautsprecher auf einer Oberfl äche,
die sein Gewicht aufnehmen kann.

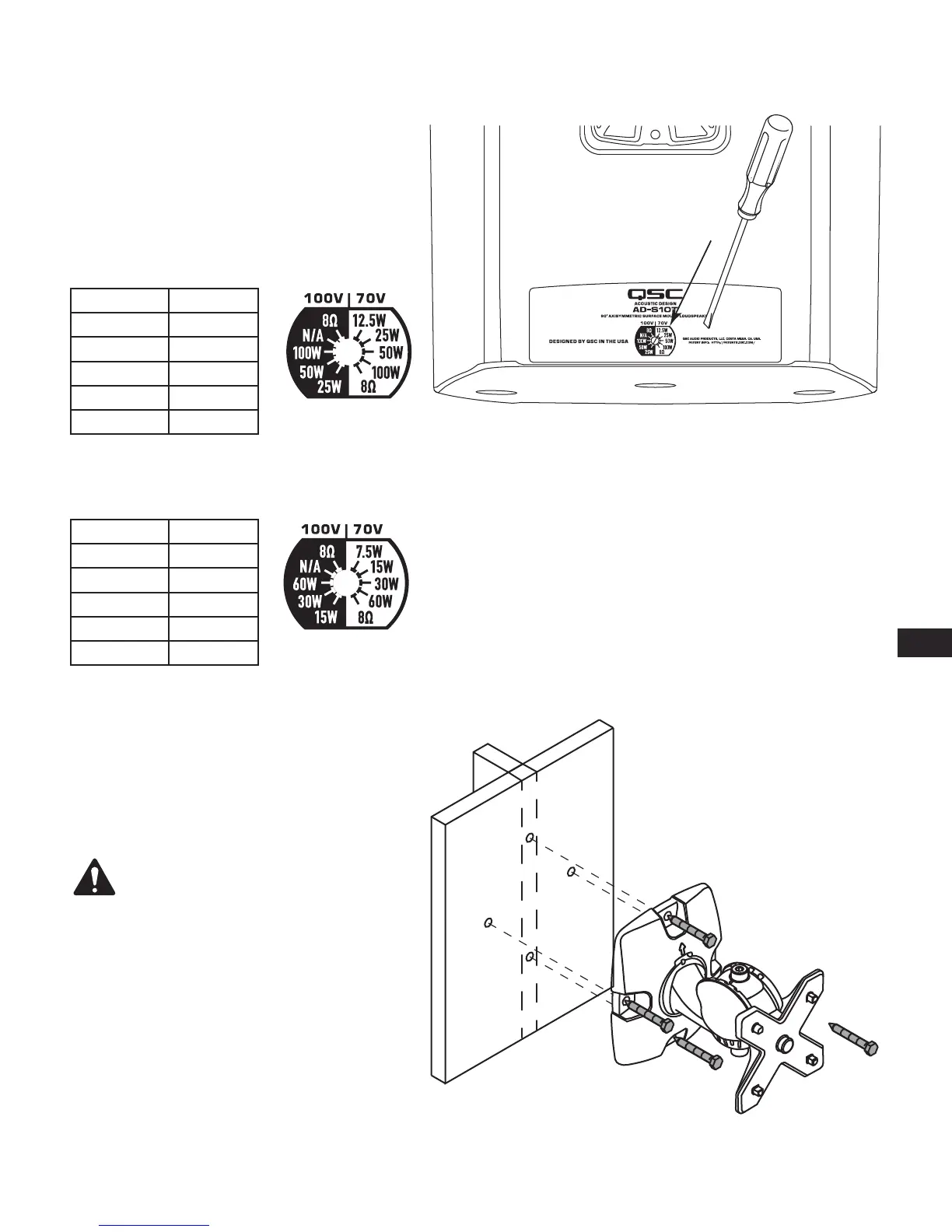

— Figure 1 —
4mm
100 V 70 V
8 Ω 8 Ω
-- 100 W
100 W 50 W
50 W 25 W
25 W 12,5 W
— Table 1 —
— Figure 2 —
100 V 70 V
8 Ω 8 Ω
-- 60 W
60 W 30 W
30 W 15 W
15 W 7,5 W
— Table 2 —
— Figure 3 —
— Figure 4 —

QSC AcousticDesign AD-S6T Specifications

General

Tweeter	Yes
Speaker type	2-way
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of tweeter drivers	1
Woofer diameter (imperial)	6.5 \
Tweeter diameter (imperial)	1 \
Bluetooth	No
Connectivity technology	Wired
Impedance	8 Ω
Sensitivity	89 dB
Frequency range	60 - 20000 Hz
RMS rated power	150 W
Product color	Black
Housing material	Acrylonitrile butadiene styrene (ABS), Aluminium
Recommended usage	-
Package type	Box
Package depth	585 mm
Package width	305 mm
Package height	510 mm
Package weight	15200 g
Quantity per pack	2 pc(s)
Operating temperature (T-T)	-20 - 50 °C

Weight and Dimensions

Width	215 mm
Height	365 mm
Weight	6200 g
