6
FR
TD-000329-00-C
Installation du couvercle de protection contre les intempéries (facultatif)

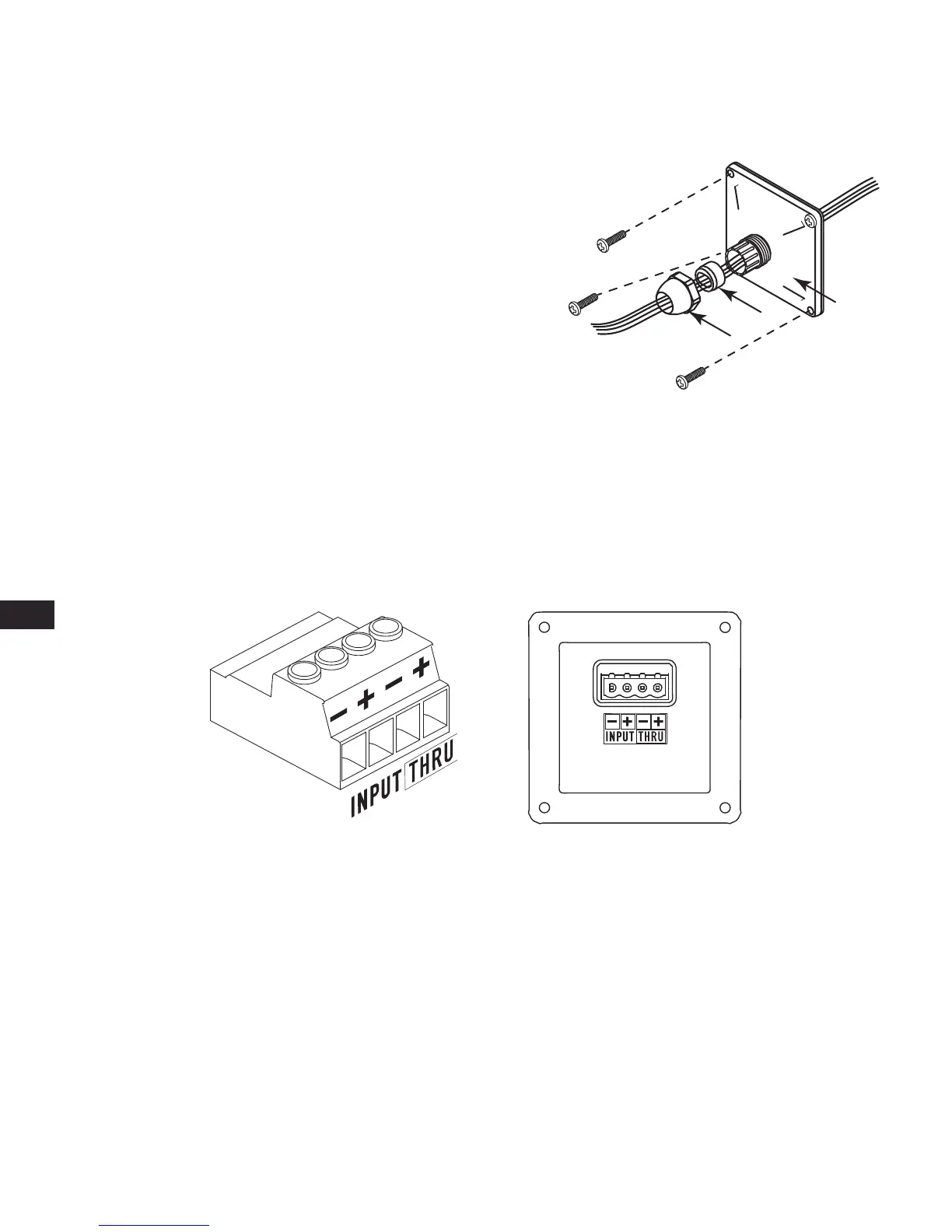

Voir Figure 8.
1. Glisser l'écrou (1), le joint de compression (2) et le couvercle/joint anti-intempéries
(3) sur le câblage du haut-parleur.
2. Terminer le câblage à l'aide du connecteur de style européen ; voir « Câblage du
haut-parleur » à la page 6
.
3. Installer le connecteur de style européen.
4. Glisser le couvercle/joint anti-intempéries (3) jusqu'à côté du boîtier des
branchements et utiliser une petite longueur de câble, sous le couvercle, pour fournir
une bride anti-tension.
5. Attacher le couvercle à l'enceinte avec quatre vis (fournies).
6. Glisser le joint de compression (2) sous le couvercle.
7. Glisser l'écrou sur le couvercle et serrer.
Câblage du haut-parleur
Utiliser un câble calibre 12, comme il convient. Voir Figure 9.
1. Si le couvercle de protection contre les intempéries est utilisé, s'assurer que le câblage est inséré à travers ses trois parties et dans l'ordre préconisé.
2. Installer les fi ls négatif et positif sur les pôles +/- INPUT. Serrer les vis serre-fi ls.
3. Insérer les fi ls de branchement en guirlande dans les pôles +/- THRU, comme illustré. Ces fi ls vont au haut-parleur suivant qui est branché
en guirlande.
Retrait du haut-parleur
1. S'assurer que tout le câblage est déconnecté et le cordon de sécurité enlevé.
2. Si l'onglet de sécurité n'a PAS été enlevé en bas du support du haut-parleur, appuyer sur l'onglet et glisser le haut-parleur dans la direction
opposée de l'installation.
3. Si l'onglet de sécurité a été enlevé, le réinsérer ou utiliser une petite tige (<4 mm) pour pousser et libérer le verrou du support.
— Figure 8 —
1
2
3
— Figure 9 —
