19
TD-000351-00-E
ES

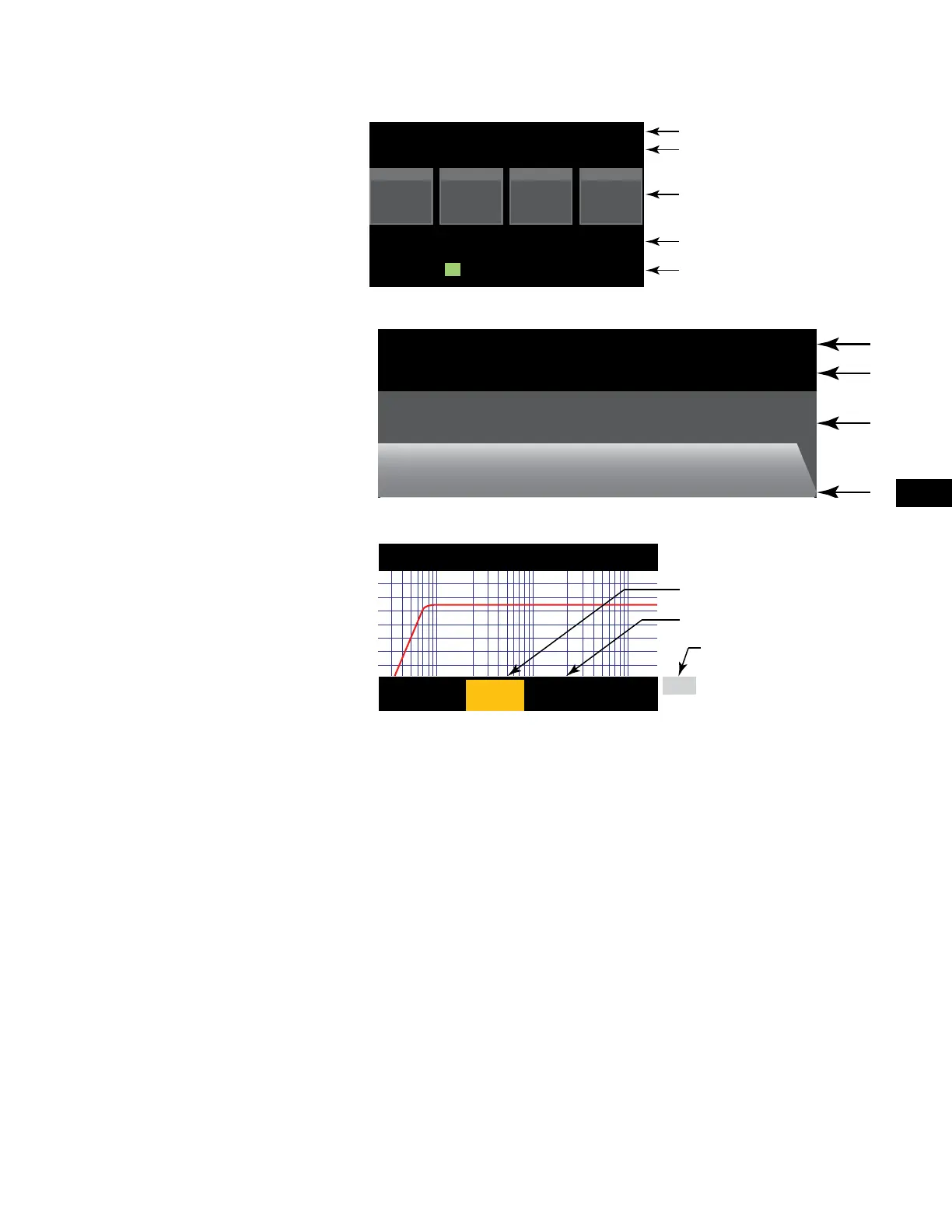

Tipos de pantalla
— Figura 12 —
Información
Las pantallas de información, como la pantalla HOME
(INICIO), están diseñadas para proporcionarle una buena
cantidad de información útil con un solo vistazo.
F1: A B C D
Full
+1.5 dB
A - FR
+1.5 dB
C - FR
Full
+1.5 dB
D - FR
Full
121 V 7.2 AAC Voltage: AC Current:
Home (Press HOME for more information)
+3.5 dB
B - FR
Full
Amp Status:
OK
N.º y configuración del preajuste
Ubicación y rutas de navegación
Configuración de canales y ganancia
Voltaje y corriente de CA
Estado del amplificador
— Figura 13 —
Menu
PRESETS
F1: A B C D
Navegación
Las pantallas de navegación proporcionan el medio para
desplazarse alrededor de los elementos del menú y
seleccionarlos. Utilice la perilla Master Control (Rueda de
control general), así como los botones ENTER (INTRO) y
EXIT (SALIR), para la navegación. Este es un ejemplo de un
tipo de pantalla de navegación; existen otros.
N.º y configuración del preajuste
Ubicación y rutas de navegación
Un área vacía indica que no se hicieron las selecciones
indicadas más arriba (hacia la izquierda).
Selección actual del menú
Selección siguiente del menú a continuación
(hacia la derecha)
— Figura 14 —
Edición de parámetros
Las pantallas de edición de parámetros le permiten
seleccionar, editar y confirmar cambios para diversos
parámetros del sistema. Utilice el botón ENTER (INTRO)
para editar y confirmar los cambios a los parámetros.
Utilice la perilla Master Control (Rueda de control general)
para seleccionar el parámetro y para hacer ajustes. Utilice
el botón EXIT (SALIR) para salir del modo de edición sin
guardar los cambios.
Gain
-7.0 dB
Gn/Pol
F1: A B C D
Polarity
POL+
Output
A
20 dB
-60 dB
Gain
-7.0 dB
Parámetro que se está editando
Parámetro no seleccionado
Parámetro seleccionado
Acerca de los preajustes
Los amplificadores PLD se controlan mediante preajustes. Para obtener el máximo provecho de los amplificadores, resulta esencial conocer bien cómo funcionan los
preajustes. Un preajuste, en el contexto de los amplificadores PLD, es una combinación de configuraciones del amplificador (entradas y salidas), y de asignaciones de
DSP y altavoces. Al recuperarse un preajuste, este podrá cambiar el enrutamiento y cableado de salida y cualquiera de los ajustes del DSP.
Los amplificadores PLD disponen de 20 preajustes de fábrica no modificables y de 50 preajustes definidos por el usuario. Los preajustes de fábrica están diseñados
como puntos de partida para crear los preajustes que usted necesite para su instalación en particular. Los preajustes de fábrica F1: hasta F9: no disponen de asignaciones
DSP ni de altavoces, solamente configuraciones de salida. Los preajustes de fábrica F10: hasta F20: incluyen ajustes básicos junto con las configuraciones de salida.
Prejustes definidos por el usuario
Los preajustes U1 a U50 están configurados de fábrica igual que el preajuste de fábrica F1. Cuando guarde un preajuste, este sobreescribirá uno de los preajustes
definidos por el usuario. Hay tres formas de crear preajustes definidos por el usuario.
• Puede cargar un preajuste definido por el usuario con la configuración de salida que desee, después modificar los parámetros DSP y GUARDARLO (SAVE)
sobreescribiendo el preajuste que cargó previamente, o bien puede escoger GUARDAR COMO (SAVE AS) (sobreescribir) otro preajuste definido por el usuario.
• Puede cargar un preajuste de fábrica, modificar sus parámetros, y después GUARDAR COMO (SAVE AS) uno de los preajustes definidos por el usuario. El proceso
de GUARDAR (SAVE) no está disponible para preajustes de fábrica
• Puede emplear el asistente para definir preajustes (Preset Wizard) para establecer la configuración de salida, la salida de potencia, y otros parámetros, y después
opte por GUARDAR COMO (SAVE AS) (sobreescribir) un preajuste definido por el usuario.
