LPWA Module Series
BG770A-GL_TE-A_User_Guide 13 / 23
VDD_EXT
USIM

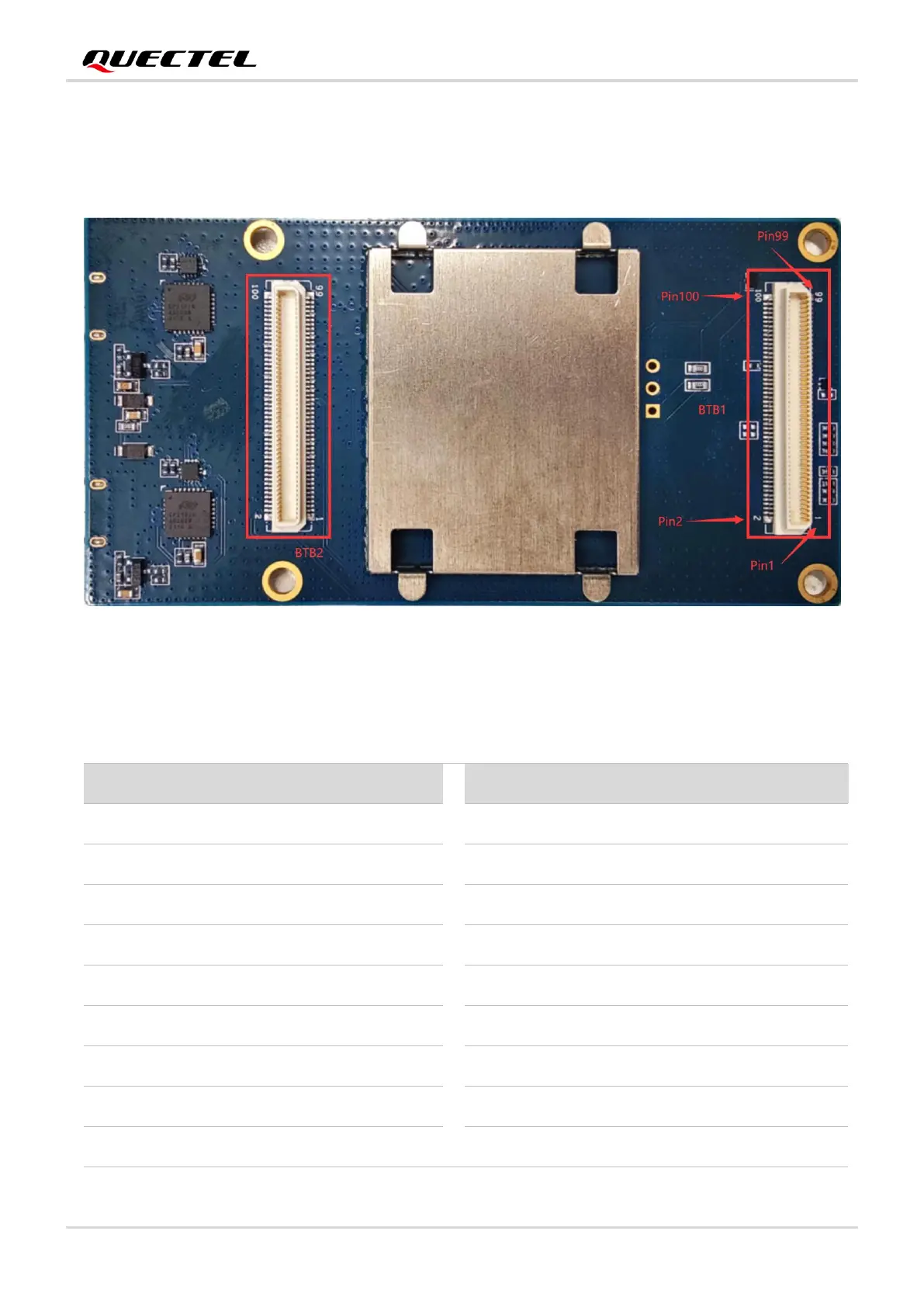

Figure 5: BTB Connectors
Table 2: Pin Definition of the BTB1 Connector
Pin No.
Pin Name
I/O
Pin No.
Pin Name
I/O
100
VBAT
PI
99
VBAT
PI
98
VBAT
PI
97
VBAT
PI
96
GND
-
95
VBAT
PI
94
GND
-
93
GND
-
92
GND
-
91
GND
-
90
-
-
89
-
-
88
AP_READY
DI
87
-
-
86
-
-
85
-
-
84
W_DISABLE#
DI
83
USB_VBUS
DI
