Quick A 1012 D - Page 30

30
AFR 700/1000/1400W - REV009B
DE
MEHRZWECK-
WASSERDICHTE
FERNBEDIENUNG
MOD. HRC 1002
ANKERWINDE
MOTOR
BATTERIE
HYDRAULISCHER
SHUTZAUTOMAT
(Siehe Tabelle
auf S. 28)
RELAISBOX
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
FUSSSCHALTER MOD. 900U UND 900D
SCHWARZ
BRAUN
BLAU
A1
SICHERUNG
4A (12V)
2A (24V)
BRAUN
SCHWARZ
BLAU
L1
L2
L3
L3
L4
BASISSYSTEM
ALLGEMEINER
ANSCHLUSSPLAN S. 44
KETTENZÄHLER-
TAFEL
SCHALTER AN
BEDIENTAFEL
UP
DOWN
METERZÄHLER-
FERNBEDIENUNG
FÜR DIE ANKERWINDE
TASCHEN - DRUCKKNOPFSTAFEL
EMPFANGSGERÄT
QUICK
®
-ZUBEHÖRTEILE FÜR DIE
BETÄTIGUNG DER ANKERWINDE
FUNKFERNSENDER
FUNKFERNSTEUERUNG
L = L1 + L2 + L3 + L4

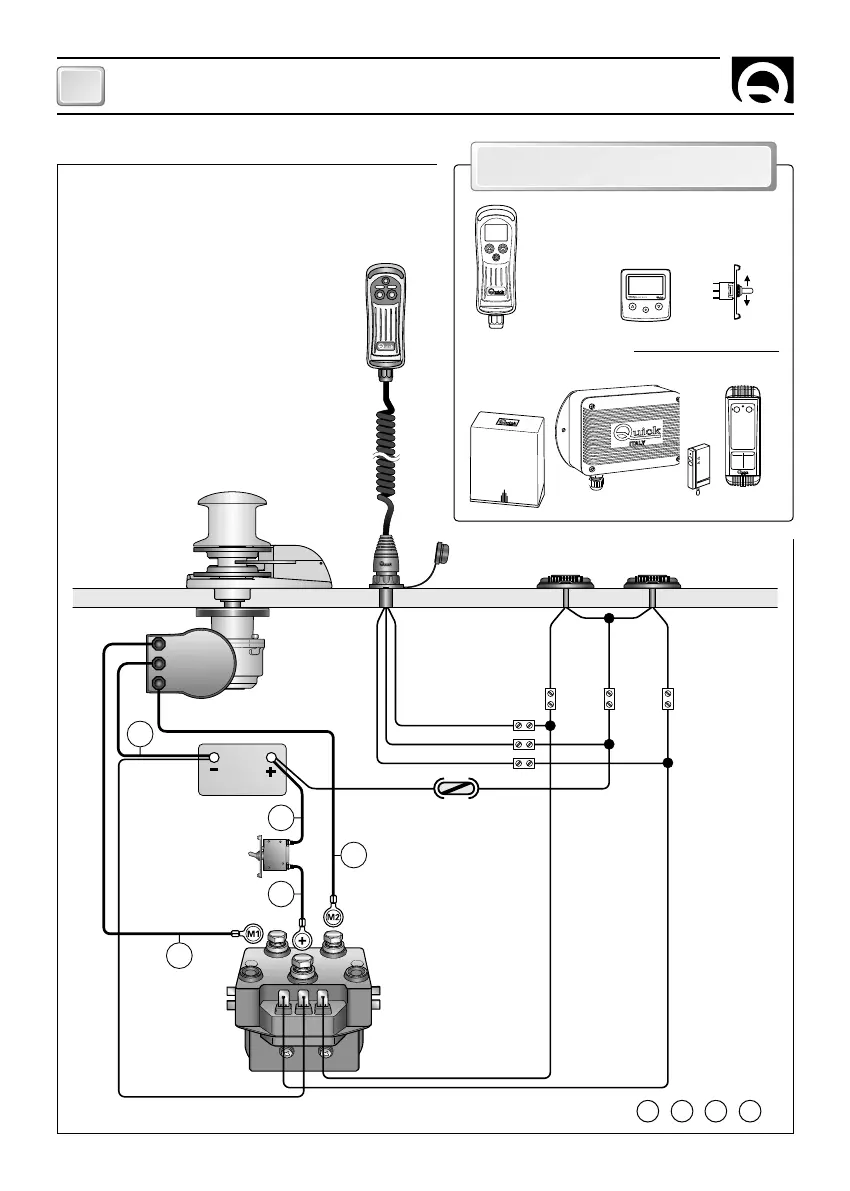

ANSCHLUSSPLAN
