4

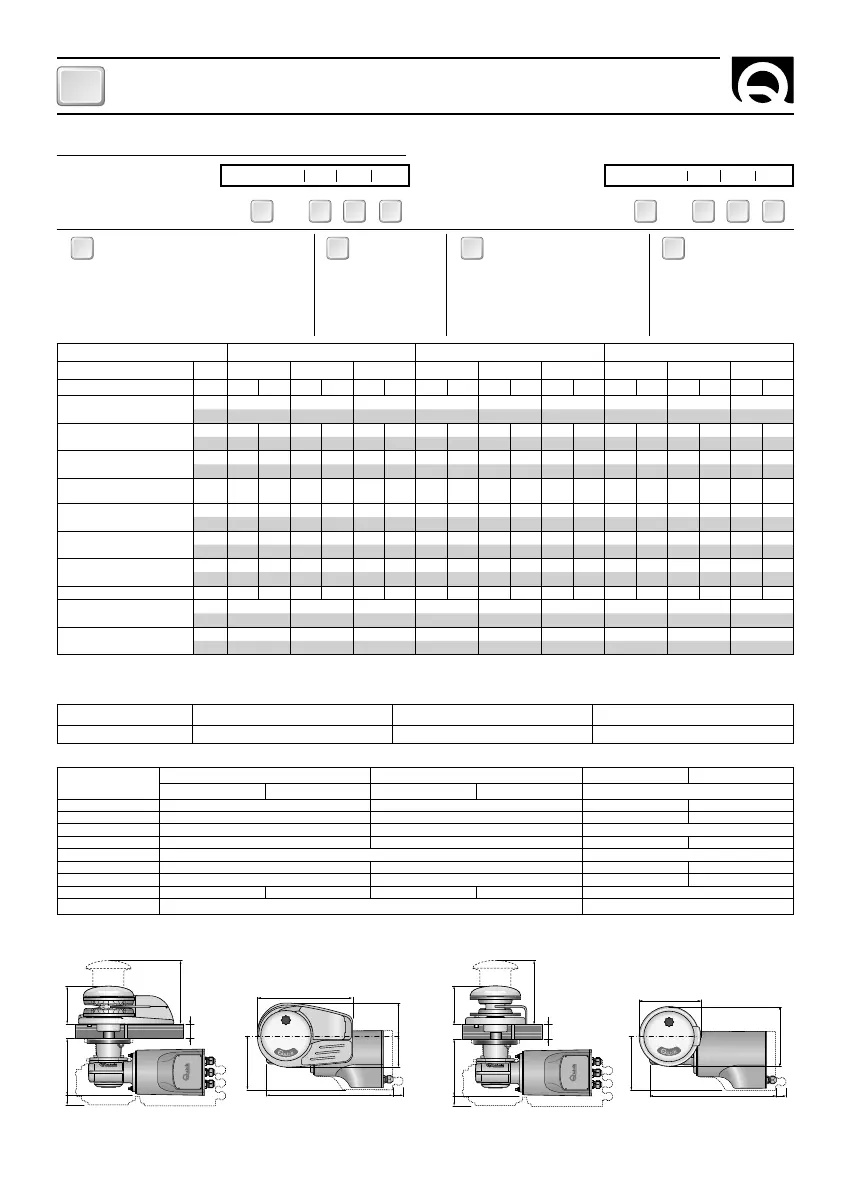

CARATTERISTICHE TECNICHE
AFR 700/1000/1400W - REV009B
IT
C
E
H
I
A
B
D
F
A
C
D
E
F
G
H
B
I
700 / 1000 / 1400 W ARIES - FLAIR - / D 700 / 1000 / 1400 W RIDER - / D
• (5) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
1° ESEMPIO: FLAIR724D
FLAIR 7 24 D
a
RIDER 10 12
-
Nome della serie:
[ ARIES ] = base ovale in alluminio
[ FLAIR B ] = base ovale in fibra nera
[ FLAIR W ] = base ovale in fibra bianca
[ RIDER ] = base circolare in alluminio
Potenza motore:
[ 7 ] = 700 W
[ 10 ] = 1000 W
[ 14 ] = 1400 W
Tensione alimentazione
motore:
[ 12 ] = 12 V
[ 24 ] = 24 V
Campana:
[ D ] = con campana
[ - ] = senza campana
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
a b c d
a b c d a b c d
2° ESEMPIO: RIDER1012
a a a a a a a
BARBOTIN (*) 6mm 8mm - 5/16” 10mm - 3/8”
Catena supportata DIN 766 / ISO (**) DIN 766 / ISO (**) / G4 / BBB DIN 766 / ISO (**) / G4
• (*) Per i codici dei barbotin fare riferimento all’esploso a pag 8. • (**) ISO EN 818-3.
• (1) Dopo un primo periodo d’uso. • (2) Misure effettuate con barbotin per catena da 8 mm.
• (3) Valore minimo consigliato per una lunghezza totale L<20m (Vedi pag. 44). Calcolare la sezione in funzione della lunghezza del collegamento.
• (4) Con interruttore specifi co per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
DIMENSIONI
mm (inch)
ARIES/FLAIR - / D RIDER - / D ARIES/FLAIR - / D RIDER - / D
700W 1000W 700W 1000W 1400W
A
98 (3” 27/32) 100 (3” 15/16) 98 (3” 27/32) 100 (3” 15/16)
B
164 (6” 7/16) 166 (6” 17/32) 164 (6” 7/16) 166 (6” 17/32)
C
141 (5” 9/16) 179 (7”) 179 (7”)
D
250 (9” 27/32) 159 (6” 1/4) 250 (9” 27/32) 159 (6” 1/4)
E
141 (5” 9/16) 141 (5” 9/16)
F
87 (3” 7/16) Ø 155 (6” 3/32) 87 (3” 7/16) Ø 155 (6” 3/32)
G
78 (3” 23/32) - 78 (3” 23/32) -
H
330 (13”) 340 (13” 3/8) 330 (13”) 340 (13” 3/8) 385 (15” 1/8)
I
25 ÷ 50 mm (31/32” ÷ 1” 31/32)
(5)
30 ÷ 50 mm (1”3/32 ÷ 1” 31/32)
(5)
MODELLO ARIES – / D FLAIR – / D RIDER – / D
POTENZA MOTORE W 700 1000 1400 700 1000 1400 700 1000 1400
Tensione motore V 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24
Tiro istantaneo massimo
kg 850 1000 1100 850 1000 1100 850 1000 1100
lb 1874 2205 2425 1874 2205 2425 1874 2205 2425
Carico di lavoro massimo
kg 250 300 370 450 450 500 250 300 370 450 450 500 250 300 370 450 450 500
lb 551 661 815 992 992 1100 551 661 815 992 992 1100 551 661 815 992 992 1100
Carico di lavoro
kg 80 100 120 150 150 170 80 100 120 150 150 170 80 100 120 150 150 170
lb 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8
Assorbimento corrente
al carico di lavoro
(1)
A 90 55 140 80 155 85 90 55 140 80 155 85 90 55 140 80 155 85
Velocità max
di recupero
(2)
m/min 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7
ft/min 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4
Velocità di recupero
al carico di lavoro
(2)
m/min 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5
ft/min 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2
Sezione minima
cavi motore
(3)
mm
2
25 10 35 16 50 25 25 10 35 16 50 25 25 10 35 16 50 25
AWG372503372503372503
Interruttore di protezione
(4)
A 50 40 80 50 100 50 50 40 80 50 100 50 50 40 80 50 100 50
Peso
modello senza campana
kg 17,4 18,5 20,8 16,5 17,6 19,9 16,0 17,1 19,4
lb 38.4 40.8 45.9 36.4 38.8 43.9 35.3 37.7 42.8
Peso
modello con campana
kg 19.3 20.4 22.7 22,7 18,4 19,5 18,0 19,1 21,4
lb 42.6 45.0 50.0 40.6 43.0 48.1 39.7 42.1 47.2
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
