INSTALLAZIONE
IT
BOW THRUSTER BTQ250 - BTQ300 IT GB - REV002A
L’ELICA
PANNELLO DI COMANDO
Per l’installazione del pannello di comando, fare riferimento al manuale d’uso del “TCD 1022 - TCD 1042”
L
O
C
T
IT
E
ATTENZIONE: accertarsi, ad assemblaggio
ultimato, che le elice siano ben centrate
all’interno del tunnel.

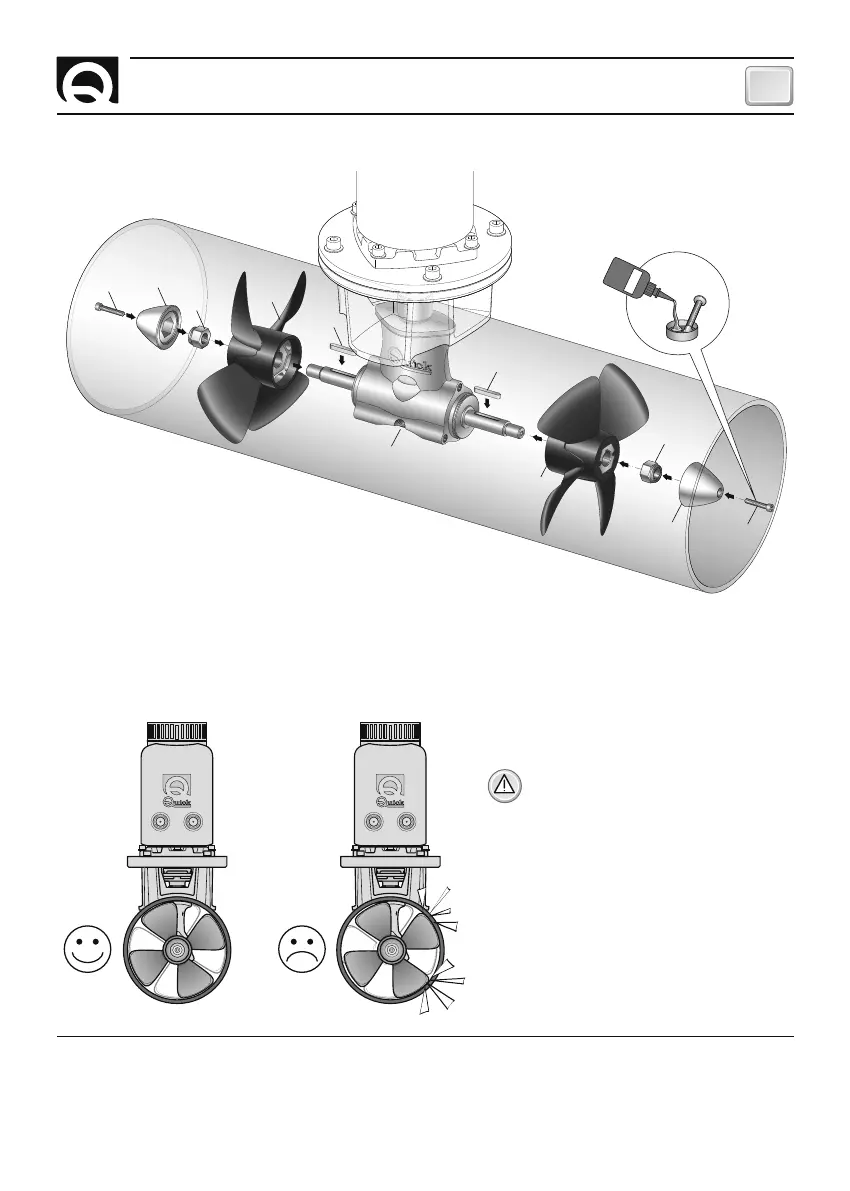

MONTAGGIO DELLE ELICHE
Inserire le chiavette di trascinamento A sul piede riduttore B; assemblare le eliche C e D al piede del riduttore ingranan-
dole alle spine di trascinamento A e fi ssare le eliche con i dadi autofrenanti E.
Gli anodi F si inseriscono sul dado E e vengono fi ssati con le viti G bagnate con adesivo (tipo loctite) frena-fi letti.
A
B
C
E
G
F
A
D
E
F
G
