MANUALE D’INSTALLAZIONE E USO BTR185 - REV009A
16
IT

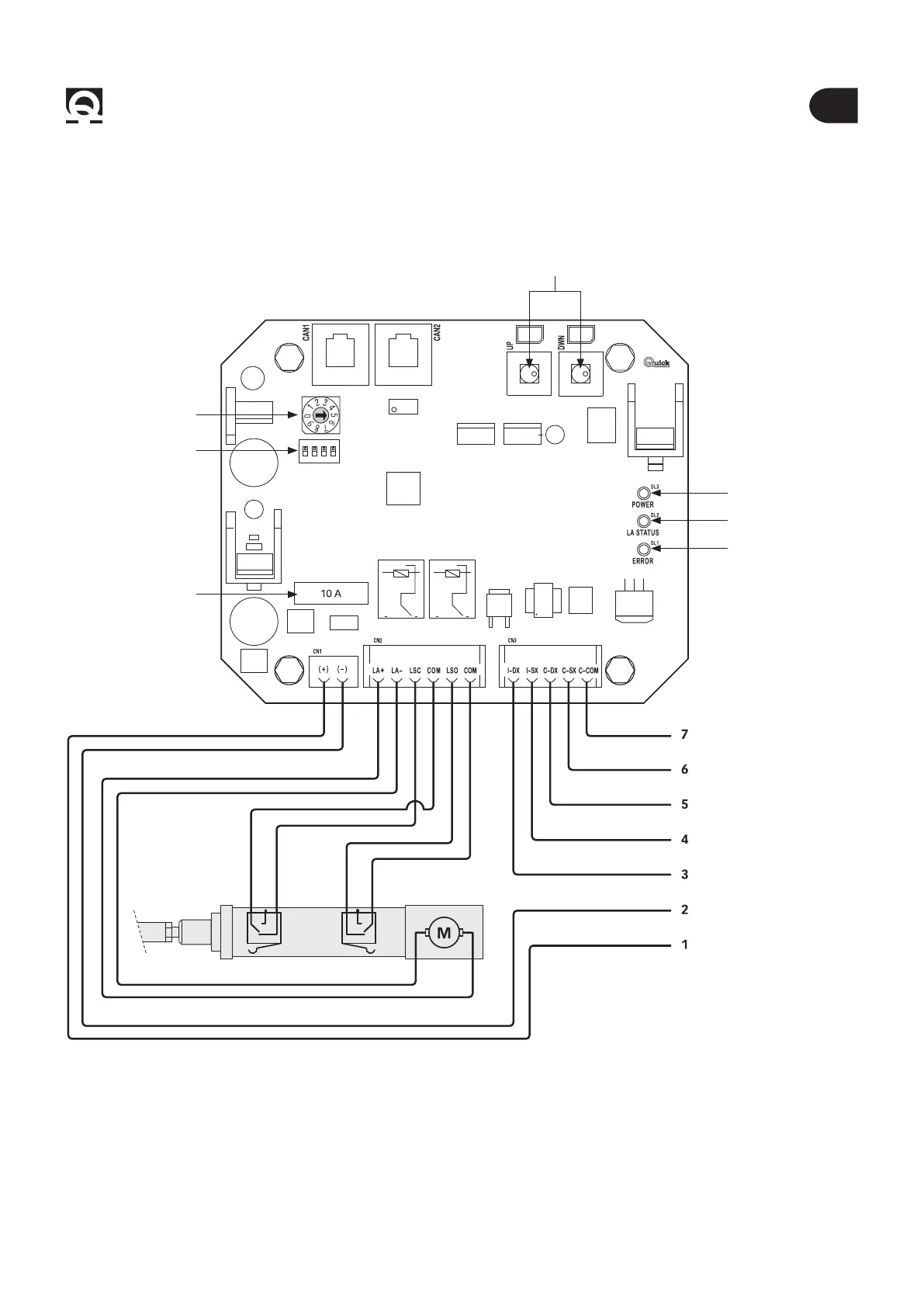

BTR1855 - Schema di collegamento
5.1 - Scheda RTC R1
SELETTORE ROTATIVO
CORRENTE ATTUATORE
DIP-SWITCH
SELEZIONE OPZIONI
FUSIBILE ATTUATORE
PULSANTI MOVIMENTO MANUALE
LED VERDE ALIMENTAZIONE
COLLEGAMENTO CAN BUS
LED BICOLORE STATO
ATTUATORE
LED ROSSO SEGNALAZIONE
PROBLEMI
ATTUATORE LINEARE
ROSSO
NERO
GIALLO
VERDE
ROSSO
BIANCO
NEGATIVO GRUPPO TELEINVERTITORE
AL TELERUTTORE SX
AL TELERUTTORE DX
CONNETTORE FEMMINA TCD CONTATTO 2
CONNETTORE FEMMINA TCD CONTATTO 1
NEGATIVO ALIMENTAZIONE
POSITIVO ALIMENTAZIONE
