10
IT
RETRACTABLE THRUSTER BTR185 - IT EN - REV008B
INSTALLAZIONE
8/10 mm
Procedura di regolazione
ATTENZIONE: la seguente procedura deve essere eseguita da personale qualificato.
ATTENZIONE: presenza di parti meccaniche in movimento. Porre particolare attenzione quando si opera sul propulsore
BTR se è alimentato.
CAN2
UP DWN
POWER
LA STATUS
ERROR
LA
+
LA
-
LSC COM COM C
-
COMC
-
SXC
-
DXI
-
SXI
-
DXLSO
FIG. 18
B
A
D
C
Fig. 19
Fig. 17
RTC R1
PCB RTC R1

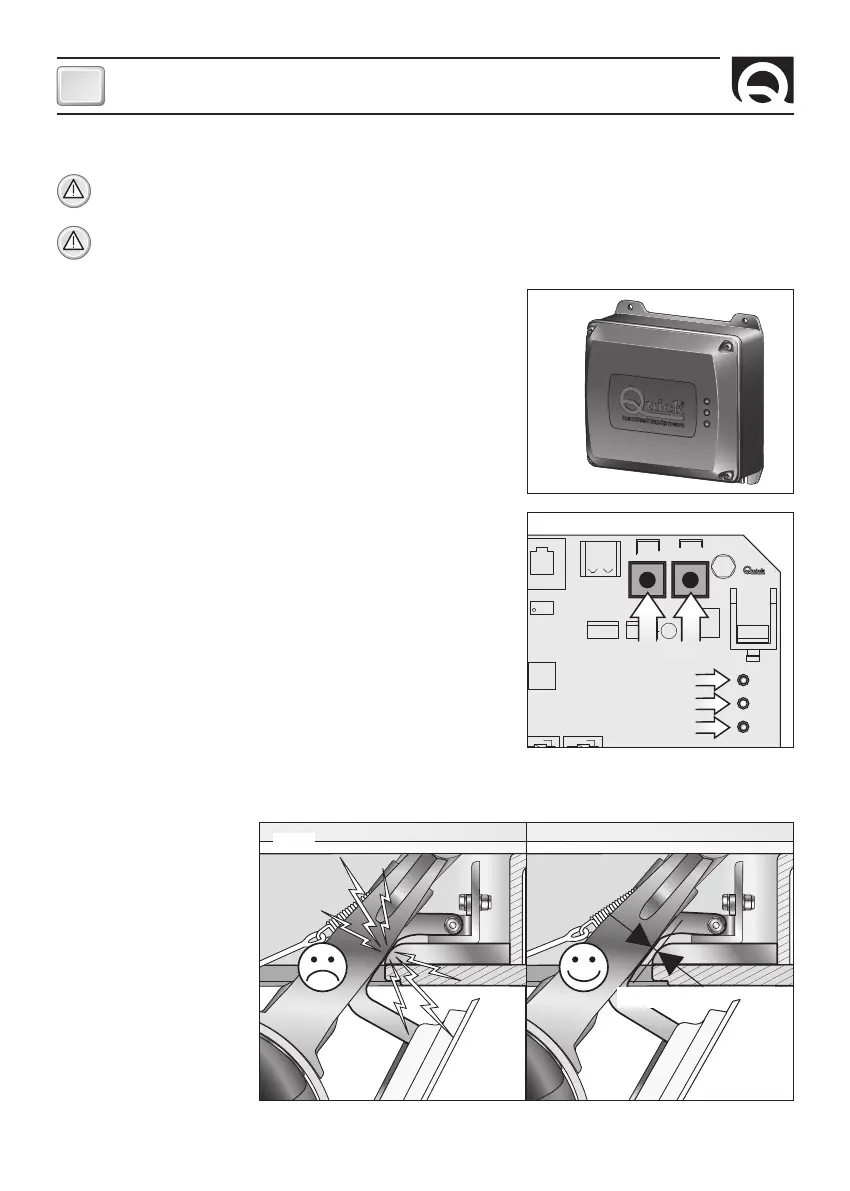

• Assicurarsi che tutti i collegamenti elettrici siano stati compiuti in maniera
corretta.
• Rimuovere il coperchio dal contenitore della sched RTC R1 (fig.17).
Per eseguire le regolazioni dei fine corsa bisogna entrare in “modalità ma
-
nuale”.
• Tenendo premuti entrambi i pulsanti presenti sulla scheda (fig. 18 / part. A)
alimentare la scheda elettronica RTC R1 fino a che il LED POWER (verde) lam-
peggerà velocemente (fig. 18 / part. B).
Dopodichè rilasciare entrambi i pulsanti.
• A questo punto è possibile comandare elettricamente coi pulsanti UP e DOWN
l’attuatore.
• Premere il pulsante DOWN fino ad una corsa che permetta di riagganciare
l’attuatore alla leva (vedi paragrafo “Verifica e regolazione meccanica del
sistema” fig. 15 A).
• Premendo il pulsante DOWN l’elica si apre fino all’attivazione del fine corsa e
il LED STATUS diventa verde.
Se il fine corsa non è nella posizione giusta (fig. 19) è possibile regolarlo (vedi
paragrafo Regolazione attuatore).
• Premendo il pulsante UP è ora possibile verificare la chiusura del portello, rag-
giunto il finecorsa il LED STATUS diventa rosso, se non è sufficiente, regolare il
fine corsa in chiusura (vedi paragrafo Regolazione attuatore).
Il propulsore esce già tarato dalla fabbrica, non dovrebbe essere quindi
necessario regolarlo in chiusura.
F
