9
INSTALLAZIONE
IT
RETRACTABLE THRUSTER BTR185 - IT EN - REV008B
• Assicurarsi che il sistema sia libero di chiudersi e riaprirsi senza impedimenti meccanici.
Verifica e regolazione meccanica del sistema
• Il propulsore BTR non deve essere alimentato.

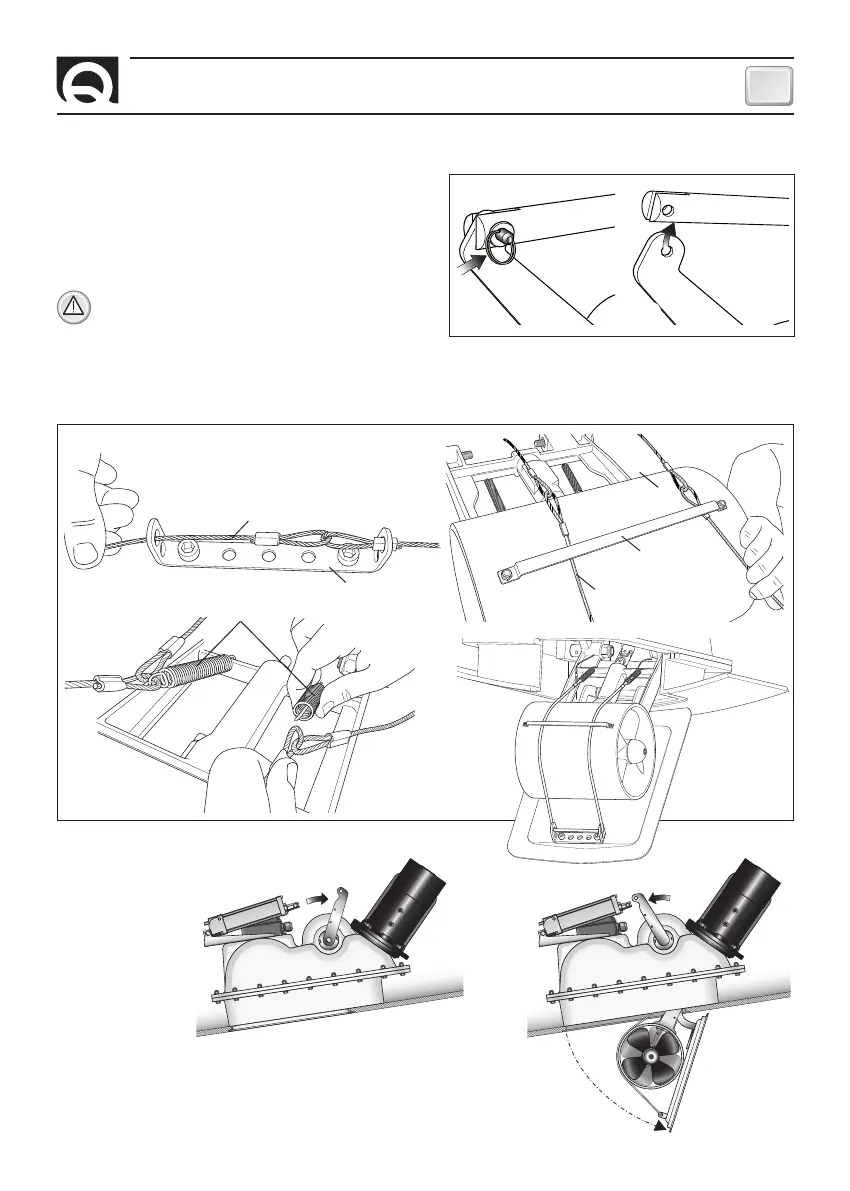

• Sfilare l’anello e rimuovere il perno (fig. 15/ part. A), sganciare
l’attuatore dalla leva (part. B),
assicurarsi che il sistema sia libero
di aprirsi e chiudersi senza impedimenti meccanici.
ATTENZIONE: quando si sgancia manualmente l’attuatore
l’elica col suo peso fuoriesce totalmente, assicurarsi che
nessuno sia nel suo raggio d’azione.
Fig. 15
A
B
Attenersi alla sequenza riportata di seguito per effettuare la
verifica dell’apertura del portello:
• Fig.16 - Inserire una estremità del cavo nella staffa portello part. A). Far passare il cavo sotto alla guida fissata al tunnel (part. B).
Agganciare le estremità del cavo alle due molle (già posizionate sul corpo basculante) (part. C).
Installazione finale del cavo nel portello (part. D).
FIG. 16
DC
GUIDA
CAVO
TUNNEL
STAFFA PORTELLO
CAVO
MOLLE
A B
