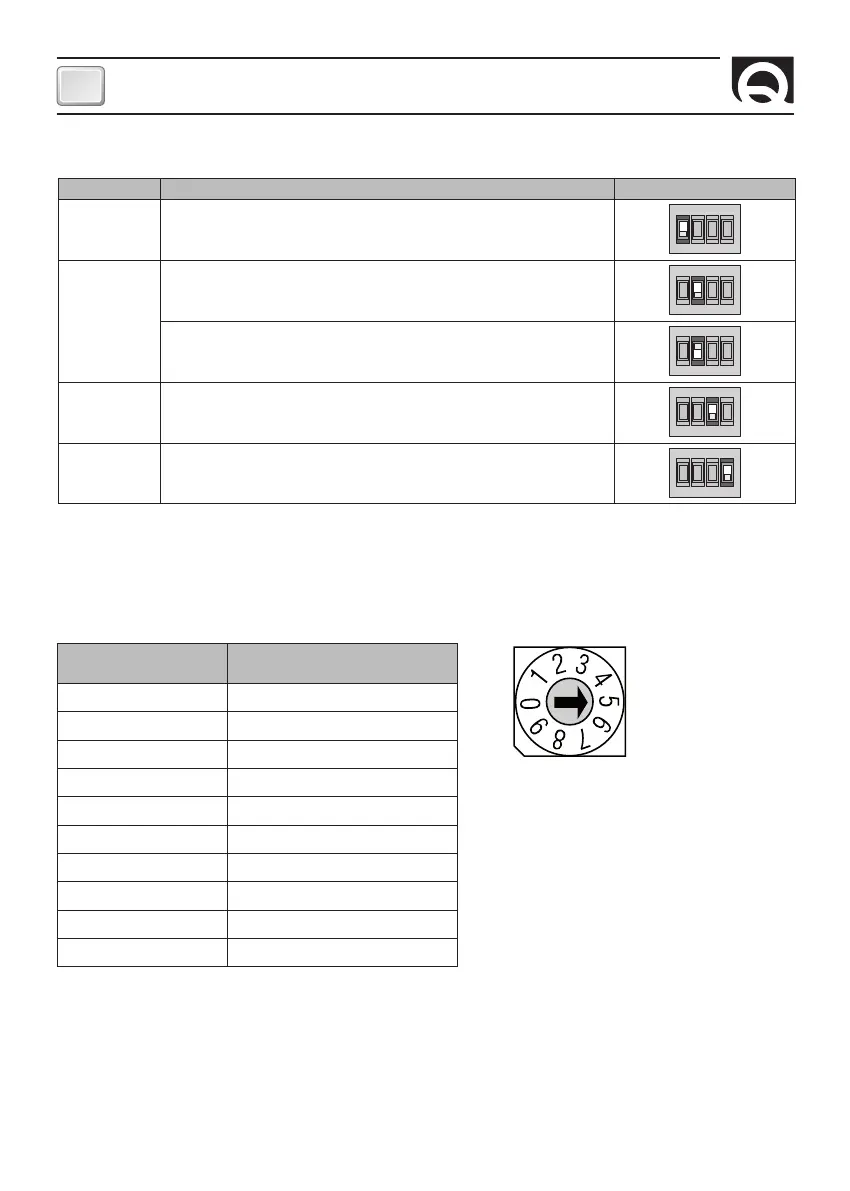

FUNZIONAMENTO
Dip-Switch selezione opzioni
SWITCH FUNZIONE DESCRIZIONE
1
Riservata (mantenere sempre off)
ON
1 2 3 4
2
Indica alla stazione di comando CAN che il propulsore è di prua (OFF)
ON
1 2 3 4
Indica alla stazione di comando CAN che il propulsore è di poppa (ON)
ON
1 2 3 4
3
Riservata (mantenere sempre off)
1 2 3 4
4
Riservata (mantenere sempre off)
ON
1 2 3 4
IMPOSTAZIONE DI FABBRICA: 1 = OFF , 2 = OFF , 3 = OFF , 4 = OFF
Selettore rotativo corrente attuatore
I dieci passi selezionabili (da 0 a 9) permettono di impostare una percentuale (vedi tabella) riferita alla corrente/carico massimo
permesso per l’attuatore in uso.
POSIZIONE SELETTORE
ROTATIVO
% CORRENTE/CARICO MASSIMO
0
28%
1
36%
2
44%
3
52%
4
60%
5
68%
6
76%
7
84%
8
92%
9
100%
Qualora sia richiesta una impostazione diversa da quella di fabbrica effettuare le seguenti operazioni:
1) Con la scheda non alimentata posizionare la freccia del selettore rotativo nella posizione voluta.
2) Alimentando la scheda, verrà automaticamente settata la percentuale corrispondente alla posizione selezionata.
Se il limite di corrente/carico massimo è troppo basso rispetto alle reali esigenze di utilizzo potrebbero intervenire le protezioni
contro l’elevato assorbimento dell’attuatore in chiusura e apertura della retrattile con lampeggio di errore 1 e 7.
