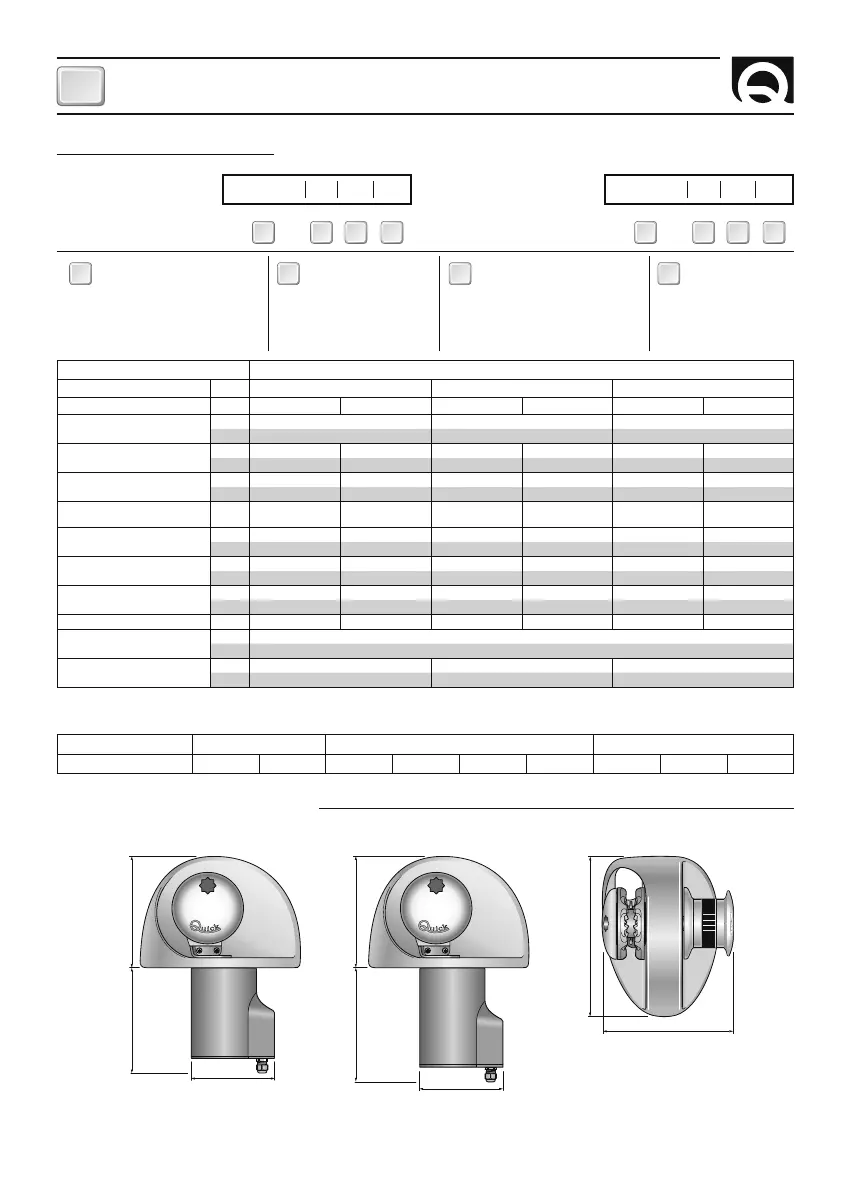

TECHNISCHE EIGENSCHAFTEN
EAGLE 700/1000/1400W - REV009A
DE
195
(7
21
/
32)
205
(8
3
/
32)
150
(5
29
/
32)
210
(8
1
/
4)
205
(8
3
/
32)
150
(5
29
/
32)
295
(11
5
/
8)
239.4
(9
27
/
64)
1° BEISPIEL: EAGLE712D
EAGLE 7 12 D
a
Serien Nahme:
[ EAGLE ]
= Basis aus Aluminium
Horizontale Welle
Motorleistung
:
[ 7 ]
= 700 W
[ 10 ]
= 1000 W
[ 14 ]
= 1400 W
Motorversorgungsspannung
:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
Verholspill
:
[ D ]
= mit Verholspill
LESEN DES ANKERWINDECODES:
a b c d
a b c d
2° BEISPIEL: EAGLE1024D
a
a
a
EAGLE 10 24 D
a
a b c d
a
a
a
ABMESSUNGEN DER MODELLE mm ( inch )
EAGLE 700W D EAGLE 1000/1400W D
• (1) Bei gekuppeltem Motor nach der Anlassphase. • (2) Durchgeführte Messungen mit Kettennuss für 8 mm-Kette. • (3) Empfohlener Mindestwert fur eine gesamtmenge
lange L= < 20m (Siehe Abb. 34). Den Kabelquerschnitt in Abhängigkeit zur Länge des Anschlüsses berechnen. • (4) Mit besonderem Schalter für Gleichstrom (DC) und Ver-
zögerung (Überstrom Schutzautomat oder hy drau li scher Schutzautomat). • (5) Auf Anfrage können Gewindestifte für stärker Decks geliefert werden.
Quick
®
behält sich das Recht auf Änderungen der technischen Eigenschaften des Geräts und des Inhalts dieses Handbuchs ohne Vorankündigung vor.
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der Ausgangstext in Italienisch oder Englisch maßgeblich.
F
MODELL EAGLE
MOTORLEISTUNG W 700 1000 1400
Spannung Motor
V
12 24 12 24 12 24
Maximaler Zug
kg 1070 1250 1450
lb 2358,9 2755,8 3196,7
Maximaler Arbeitslast
kg 300 370 390 490 450 500
lb 661,4 815,7 859,8 1080,3 992,1 1102,3
Arbeitslast
kg 100 125 130 160 150 185
lb 220,5 275,6 286,6 352,7 330,7 407,8
Stromaufnahme
bei Arbeitslast (1)
A 90 60 140 80 150 85
Maximale
Rückholgeschwindgkeit (2)
m/min 28,7 33,5 37,6 47,8 37,6 47,8
ft/min 94,2 109,9 123,4 156,8 123,4 156,8
Rückholgeschwindgkeit
bei Arbeitslast (2)
m/min 15,8 15,0 17,8 20,9 17,5 18,7
ft/min 51,8 49,2 58,4 68,6 57,4 61,4
Motorkabel-
Mindestquerschnitt (3)
mm
2
25 10 35 16 50 25
AWG 3 7 2 5 0 3
Schutzschalter (4) A 60 40 80 50 100 50
Stärke des Decks (5)
mm 35 ÷ 65 mm
inch 1” 3/8 ÷ 2” 9/16
Gewicht
modell mit Verholspill
kg 22,6 23,7 23,7
lb 49,8 52,2 52,2
KETTENNUSS (*) 6mm 8mm - 5/16” 10mm - 3/8”
Kettengröße DIN 766 ISO (**) DIN 766 ISO (**) G4 BBB DIN 766 ISO (**) G4
• (*) Die Codenummern der Kettennüsse fi nden sich auf der Explosionszeichnung auf S. 26. • (**) ISO EN 818-3.
